APTFEパッキンセットは、シャフト、ロッド、プランジャー、バルブ、その他の可動コンポーネントまたは静的コンポーネントの周囲の漏れを制御するように設計された精密シーリング ソリューションです。 PTFE は、低摩擦、優れた耐薬品性、非粘着特性、および幅広いサービス能力で広く評価されています。ただし、パッキンの材質だけでシール性能が決まるわけではありません。正しい形状、フィラーの選択、圧縮、取り付け、シャフトまたはステムの状態、動作温度、圧力、メンテナンス方法はすべて重要な役割を果たします。
このガイドでは、PTFE パッキン セットの基礎を説明し、信頼性の高いシール性能を必要とするエンジニア、メンテナンス チーム、機器メーカー、販売代理店、購買専門家に実践的な情報を提供します。また、よくある選択ミスを強調し、適切に設計されたパッキン ソリューションが漏れ、磨耗、ダウンタイム、メンテナンス コストの削減にどのように役立つかを示します。

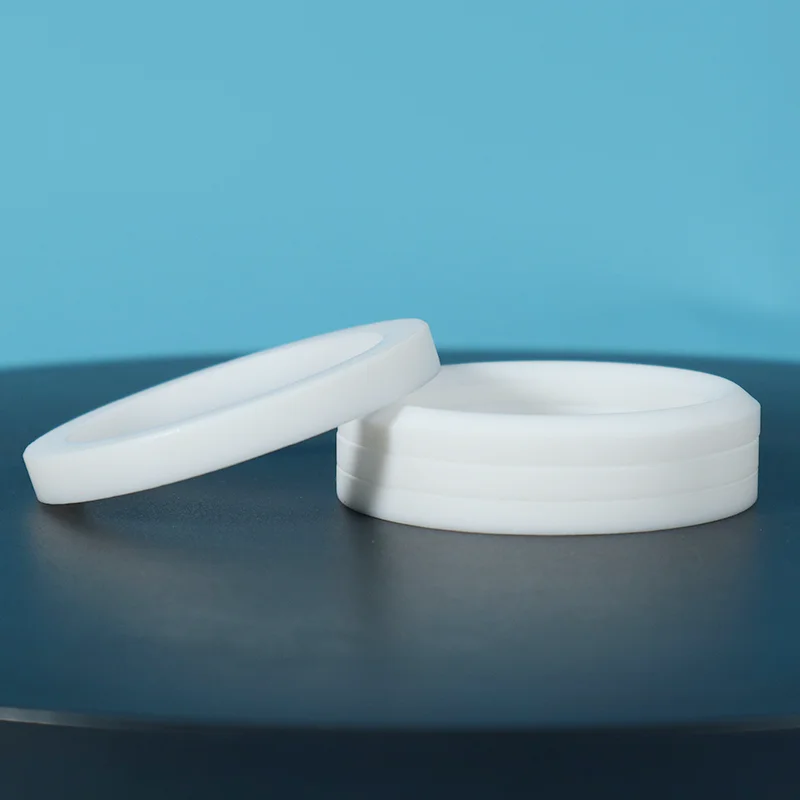

PTFE (ポリテトラフルオロエチレン) は、摩擦係数が極めて低く、多くの攻撃的な化学薬品に対する強い耐性で知られるフッ素ポリマーです。 PTFE パッキン セットは通常、スタフィング ボックスまたはシーリング チャンバー内のシャフト、ステム、ロッド、または同様のコンポーネントの周囲にフィットするように設計された、いくつかのプレカット リングまたはパッキン要素で構成されます。
取り付け中、パッキン リングは圧縮されて、シール面に対して制御された接触が形成されます。目的は、単に最大の圧縮を実現することではありません。その代わりに、パッキンは、過剰な摩擦、発熱、または早期の摩耗なしに可動コンポーネントが動作できるようにしながら、バランスの取れたシールを実現する必要があります。
このバランスは、ポンプ、バルブ、ミキサー、撹拌機、油圧機器、化学処理システム、および漏れが安全性、製品品質、機器の信頼性、または運用コストに影響を与える可能性があるその他の産業機械では特に重要です。
PTFE パッキンが選択される理由は複数あります。耐薬品性、低摩擦、および寸法の多様性を兼ね備えているため、要求の厳しい多くの産業環境で役立ちます。
PTFE は、パッキンと移動シャフトまたはロッドの間の摩擦を軽減し、スムーズな動作をサポートし、不必要な機械抵抗を軽減します。
PTFE は、多くの酸、塩基、溶剤、腐食性媒体に対して強い耐性を備えているため、化学処理環境で価値があります。
異なる PTFE 配合と充填剤により、パッキン設計をさまざまな温度、圧力、媒体、機械的条件に適応させることができます。
PTFE パッキンを正しく選択して取り付けると、適切な用途で漏れを減らし、メンテナンス間隔を延長することができます。
パッキン セットは、単なるシール リングの集合ではありません。その寸法と構造は、機器の密閉チャンバーと動作条件に厳密に対応している必要があります。
機器メーカーや交換部品の販売業者にとって、正しい梱包寸法を提供することは特に重要です。高品質の素材では、リングの寸法の不正確さやフィット感の悪さを補うことはできません。
PTFE パッキン セットの選択は、材料名だけではなく、実際の動作環境から始める必要があります。梱包を用途に適合させるために、購入者は十分な技術情報を提供する必要があります。
| 要素 | なぜそれが重要なのか | 提供する情報 |
|---|---|---|
| 中くらい | 化学的適合性は耐用年数に直接影響します。 | 液体または気体の種類と濃度 |
| 温度 | 熱は材料特性やシールの安定性に影響を与える可能性があります。 | 通常温度とピーク温度 |
| プレッシャー | より高い圧力には、適切なパッキン構造と圧縮が必要です。 | 動作圧力と最大圧力 |
| 動き | 回転装置と往復装置では、梱包に対する要求が異なります。 | 速度、ストローク、またはシャフトの動き |
| 装置 | シールチャンバーによって、必要なパッキン寸法が決まります。 | 機械モデルとスタフィングボックスの寸法 |
充填 PTFE は、基本的な PTFE 配合物では必要な機械的特性が得られない場合に特に役立ちます。フィラーは、寸法安定性、耐摩耗性、熱性能、または耐荷重挙動を改善する可能性があります。正しい配合は、材料の普遍的なランクではなく、用途によって異なります。
PTFE パッキン セットは、さまざまな工業用シーリング用途に使用されています。典型的な例は次のとおりです。
用途によって、標準の PTFE パッキンが十分であるか、それとも人工配合の方が適切であるかが決まります。重要な機器の場合は、圧力、温度、速度、媒体、シャフトの状態、設置方法の完全な組み合わせを評価することをお勧めします。
特定の機器には従来のパッキン材料も適していますが、低摩擦と耐薬品性が優先される用途では PTFE が明確な利点をもたらします。
| 特性 | PTFEパッキン | 従来のファイバーパッキング |
|---|---|---|
| 摩擦 | 一般に非常に低い | 素材により異なります |
| 耐薬品性 | 多くのメディアに優れています | 繊維と治療に大きく依存します |
| 摩耗挙動 | 適切な配合で優れた効果を発揮 | かなり異なる |
| 適用範囲 | グレードに応じて広い | 素材特有の |
適切に設計された PTFE パッキン セットであっても、取り付けが急いでいたり間違っていたりすると、パフォーマンスが低下する可能性があります。取り付ける前に、シールチャンバーに損傷、汚染、過度の摩耗、または凹凸のある表面がないか検査する必要があります。
過剰な圧縮はよくある間違いです。グランド圧力が過剰になると一時的に漏れが減少する可能性がありますが、摩擦、熱、シャフトの摩耗、パッキンの損傷が増加する可能性もあります。適切な圧縮は、梱包メーカーの推奨事項および機器メーカーの要件に従う必要があります。
考えられる原因としては、不適切なパッキン サイズ、シール面の損傷、不十分または不均一な圧縮、不適切なリングの取り付け、または不適切な材料の選択などが挙げられます。
過剰なグランド圧力、高いシャフト速度、該当する場合には不十分な潤滑、または不適切な設置条件によって引き起こされる摩擦によって熱が発生する可能性があります。
早期故障は、不適切な PTFE 配合、研磨媒体、不十分なシャフト状態、過剰な圧力、極端な温度、または不適切な圧縮を示している可能性があります。
定期検査を行うことで、小さなシールの問題が高価な機器の故障につながることを防ぐことができます。メンテナンス担当者は、完全なシール不良を待つのではなく、漏れの傾向を監視する必要があります。
繰り返される梱包不良は、多くの場合、根本的な装置またはプロセスの問題を示しています。たとえば、シャフトの振れ、過度の振動、表面の損傷、位置ずれ、または不適切な動作条件により、交換用パッキンが損傷し続ける可能性があります。
見積もりや技術的な推奨事項を要求する場合、完全なアプリケーション情報を提供すると、不適切な製品を受け取るリスクを大幅に減らすことができます。
OEM プロジェクトの場合、カスタマイズされた寸法とパッケージにより、組み立てと在庫管理が簡素化されます。販売代理店やメンテナンス チームにとって、一貫した寸法仕様により交換計画が迅速化され、誤った部品が機器に届くリスクが軽減されます。
PTFE パッキン セットは、ポンプ シャフト、バルブ ステム、ロッド、回転装置などの可動コンポーネントまたは静止コンポーネントの周囲の漏れを低減または制御するために使用されます。低摩擦性と耐薬品性が重要な場合に特に役立ちます。
PTFE は多くの攻撃的な化学物質に対して耐性がありますが、適合性は常に実際の化学物質、濃度、温度、圧力、および動作条件に対して評価する必要があります。要求の厳しい用途には、特定の PTFE 配合が好ましい場合があります。
はい、適切な PTFE パッキン製品を回転機器に使用できます。製品を選定する際には、軸の速度、圧力、温度、軸の表面状態、パッキンの構造などを考慮する必要があります。
漏れは、不正確な寸法、不十分な取り付け、不正確な圧縮、シール面の損傷、不適切に取り付けられたリングジョイント、機器の動作、または不適切なパッキングレードによって発生する可能性があります。トラブルシューティングでは、パッキン単体ではなく、シーリング システム全体を考慮する必要があります。
いいえ、過剰な圧縮により、摩擦、熱、摩耗が増加する可能性があります。効果的なシーリングは、制御された圧縮と、パッキン、機器、動作条件、設置の間の正しい関係に依存します。
少なくとも、機器のタイプ、シャフトまたはステムの直径、パッキン断面積、シール媒体、圧力、温度、動作または速度、および必要な数量を提供します。既存の梱包室の図面や写真も寸法の確認に役立ちます。
多くのメーカーは、OEM または交換用途向けに、カスタマイズされた寸法、リング構成、材料配合、パッケージング、およびラベルを提供できます。カスタマイズは実際の機器と動作要件に基づいて行う必要があります。
適切な PTFE パッキン セットを選択することは、最終的には材料、寸法、機器の設計、および動作条件を適合させることが重要です。信頼できるメーカーは、製造前に適切な構造を確認し、繰り返しの漏れ、早期摩耗、不必要なメンテナンスのリスクを軽減するのに役立ちます。
寧波タイフノ Ptfe プラスチック製品有限公司PTFE ベースのシーリングおよびプラスチック製品を専門とし、産業用途向けの信頼できる PTFE パッキン ソリューションを探しているお客様をサポートできます。
あなたの装置に適した PTFE パッキンセットが必要ですか?お問い合わせ寸法、用途条件、材料要件、カスタマイズされた梱包のニーズについて話し合うことができます。
実際のポイント:PTFE パッキン セットは、材質、パッキン寸法、シール面、圧縮、および動作条件が適切に一致している場合に最高の性能を発揮します。価格や材料名だけでパッキンを選択するのではなく、完全なシーリング用途を評価し、一貫した仕様と用途サポートを提供できるメーカーと協力してください。
