高性能 PTFE エンベロープガスケットメーカー

に加えて標準 PTFE ガスケット, タイフノPTFEエンベロープガスケットも提供しています。 20年以上の業界経験を持つ当社は、研究開発、製造、販売における総合的な能力を備えています。当社製品はpH0～14まで対応しており、幅広い温度範囲に対応しており、コストパフォーマンスに優れています。

PTFEエンベロープガスケットとは何ですか?

PTFE エンベロープ ガスケットは、圧縮性フィラー コアを封入する PTFE 外側ジャケットで構成される複合シーリング ガスケットです。 PTFE ジャケットは普遍的な耐薬品性 (pH 0 ～ 14) を提供します。フィラーコアは、圧縮性、弾性、およびフランジの凹凸への追従性を提供します。

彼らが解決する問題: 標準の PTFE ガスケットは硬く、高価です。ゴム製ガスケットは化学薬品により劣化します。ガラス張りのフランジの表面には凹凸があり、標準のガスケットではシールできません。エンベロープガスケットは 3 つすべてを解決します。

タイフノ はどのようなシリーズ タイプを提供できますか?

Type A — スリットタイプ

タイプB — 機械加工タイプ

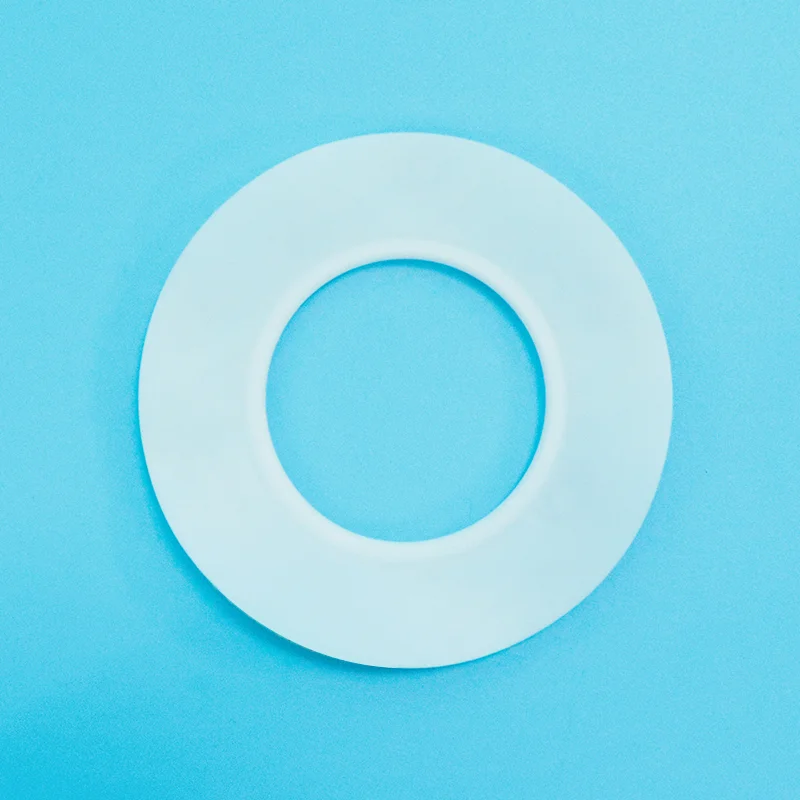

Type C — 折りたたみタイプ

クイックセレクションガイド

適用範囲

主な用途

ガラスライニングフランジにエンベロープガスケットが必要な理由

ガラスライニングされたフランジの表面は、ガラスコーティングプロセスにより波状で凹凸があります。標準的な PTFE ガスケットはシールするために高いボルトトルクを必要とし、脆いガラス層に亀裂が入ります。

エンベロープガスケットはこれを解決します。

低トルクシール— ガラスのひび割れを防ぐ

適合性— 波打つ凹凸のある表面を補正します

PTFEジャケット— 攻撃的なメディアを処理します

圧縮性コア— フランジの凹凸を吸収します

主な利点

1. 普遍的な耐薬品性

PTFE ジャケットは、pH 0 ～ 14 のほぼすべての化学薬品、強酸、アルカリ、溶剤、炭化水素、塩素などに耐性があります。フィラーコアは完全に保護されており、メディアに接触することはありません。

2. 低トルクシール

エンベロープ ガスケットは、固体 PTFE ガスケットよりも大幅に低いトルクでシールし、壊れやすいガラス張りのフランジやプラスチック フランジを損傷から保護します。

3. 凹凸フランジへのなじみ性

圧縮性コアは、波状の表面、傷、孔食、フランジの歪み、および反りを補正します。

4. コストメリット

タイプ A エンベロープ ガスケットは、同じサイズの固体 PTFE ガスケットよりもコストが 30 ～ 50% 低く、数分の 1 のコストで耐薬品性を実現します。

5. FDA準拠グレードをご用意

PTFE ジャケットは FDA 21 CFR 177.1550 に適合します。食品および医薬品用途に使用できる食品グレードのフィラーコア。

よくある質問

Q: PTFE エンベロープガスケットとは何ですか?いつ使用する必要がありますか?

A: PTFE エンベロープ ガスケットは、圧縮性フィラー コアを封入した PTFE 外側ジャケットで構成されています。 PTFE ジャケットは普遍的な耐薬品性 (pH 0 ～ 14、+200°C まで) を提供し、フィラー コアは圧縮性と弾性を提供します。

次の場合にエンベロープ ガスケットを使用します。凹凸のあるフランジやガラス張りのフランジでの耐薬品性が必要な場合、脆弱な表面を保護するために低トルクのシーリングが必要な場合、費用対効果の高い耐薬品性 (固体 PTFE より 30 ～ 50% 低い) が必要な場合、または食品/製薬用途向けの FDA 準拠の材料が必要な場合があります。

使用しない場合:超高圧 (金属ジャケットを使用)、+200°C を超える高温蒸気、またはフィラーコアを使用しない絶対的な化学純度が必要な用途 (固体 PTFE を使用)。

Q: タイプ A、タイプ B、タイプ C、どれを選択すればよいですか?

A: 3 つの異なる用途に対応する 3 つのタイプ:

タイプA（スリット）: 最も経済的 (固体 PTFE より 30 ～ 50% 削減)。圧力は4.0MPaまで。低圧の一般化学サービスに最適です。

タイプB（機械加工）: スリットなし、完全にカプセル化されたフィラーコア。圧力は5.0MPaまで。内径はフランジの内径と一致するため、流れの乱流を防ぐことができます。中高圧の重要な化学サービスに最適です。

タイプC（折りたたみ）: 波形金属コアがスプリングバック回復と耐噴出性を提供します。 DN350+に推奨。高圧、熱サイクル、大径フランジ、噴出のリスクに最適です。

簡単なルール:

エコノミー＋低圧→タイプA。

シール性＋中高圧→タイプB。

高性能＋大口径→タイプC。

Q: PTFE エンベロープガスケットの限界とよくある間違いは何ですか?

答え:温度: +200°C まで (PTFE の限界 - コアの材質によってはフィラーの限界が下限になる場合があります)。

プレッシャー：Aタイプは4.0MPaまで、Bタイプは5.0MPaまで、Cタイプは最高です。

化学薬品: pH 0-14 の汎用耐性を持ち、高温での溶融アルカリ金属や元素状フッ素との互換性はありません。

よくある 3 つの間違い:

(1) グラスライニングフランジの締めすぎ: エンベロープガスケットはソリッド PTFE よりも低いトルクでシールします。過度の圧縮は PTFE ジャケットを損傷し、ガラスライニングに亀裂が入る可能性があります。トルクレンチを使用し、フランジメーカーの仕様に従ってください。

(2) タイプAを4.0MPaを超える高圧で使用すると、ガスケットの変形や破損の恐れがあります。タイプBまたはCを使用してください。

(3) 温度変化による増し締めがない：PTFE は熱膨張・収縮を持ちます。動作温度が 100°C を超える場合は、室温でボルトを締め直します。すべての注文に設置仕様書が含まれています。
