プロフェッショナル PTFE ガスケット工場

PTFE ガスケットの信頼できるメーカーとサプライヤーをお探しの場合は、タイフノは、CE および FDA 規格を満たす OEM カスタマイズソリューションを提供します。この製品はフランジ接続間に密閉性を高め、配管システムや機器内の液体やガスの漏れを防ぎます。

PTFEガスケットとは何ですか?

PTFE ガスケットは、PTFE 樹脂を圧縮成形またはスカイビング加工し、ガスケット形状に精密に切断または打ち抜き加工することによって製造されるシール部品です。

彼らが解決する問題：ゴム製ガスケットは薬品中で膨潤します。メタルガスケットは腐食します。グラファイトガスケットは酸化します。 PTFE は、普遍的な耐薬品性 (pH 0 ～ 14)、広い温度範囲 (-200 °C ～ +260 °C)、固体材料の中で最も低い摩擦係数を備えているため、PTFE ガスケットは化学、製薬、食品、半導体産業にとって好ましいシーリングソリューションとなっています。

間違った選択の代償: 酸サービスでのゴム製ガスケットは数週間で破損し、漏れ、ダウンタイム、製品損失、安全上のリスクを引き起こします。金属ガスケットを腐食環境で使用すると、コストが高くなり、より高いトルクが必要になります。酸化使用中のグラファイトガスケットは劣化します。 PTFE ガスケットはこれらのリスクを排除し、ほぼすべての化学サービスに使用できる素材です。

材質による分類

バージン PTFE ガスケット

パラメータ	説明
材料	100% 純粋な PTFE、充填剤なし、再研磨なし
温度	-180℃～+200℃
密度	2.10～2.30 g/cm3
主な特長	汎用耐薬品性 (pH 0 ～ 14)、最低摩擦、FDA 準拠
最適な用途	クリーンケミカル、食品および飲料、医薬品、酸、溶剤、高純度アプリケーション
化学サービスにおける耐用年数	2～3年
制限	柔らかい - 耐クリープ性が低く、継続的な荷重を受けると変形する
色	白

ガラス入りPTFEガスケット

パラメータ	説明
フィラー	15-25% ガラス繊維
温度	-180℃～+200℃
抗張力	≧25MPa
主な特長	研磨作業での寿命が 3 ～ 5 倍長くなり、機械的強度が向上し、耐摩耗性が向上します。
最適な用途	研磨媒体、スラリー、高圧、バルブシート、高荷重
制限	フッ酸（HF）や強アルカリには使用できません。
色	オフホワイト、ライトグレー

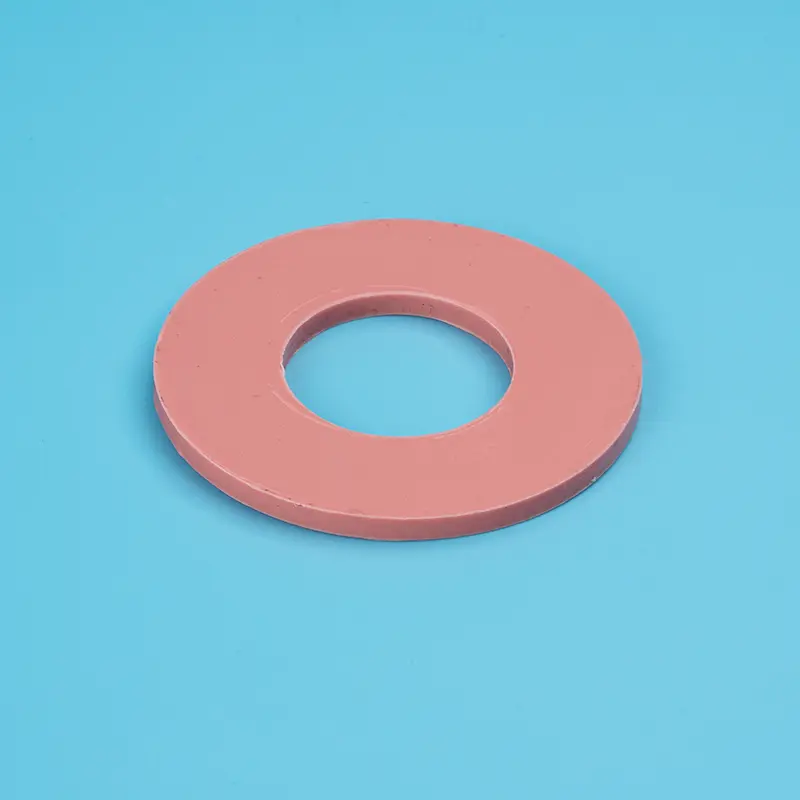

シリカ入りPTFEガスケット

パラメータ	説明
フィラー	二酸化ケイ素 (SiO₂)
温度	-180℃～+200℃
主な特長	優れた耐クリープ性、高い機械的強度、優れたボルトトルク保持力、低い浸透性
最適な用途	強酸（HFを除く）、溶剤、炭化水素、塩素サービス、化学処理
制限	HF、強アルカリには対応しておりません。
色	フォーン、オレンジ

硫酸バリウム入りPTFEガスケット

パラメータ	説明
フィラー	硫酸バリウム (BaSO₄)
温度	-180℃～+200℃
密度	2.9 ～ 3.0 g/cm3 — 充填グレードの中で最高
主な特長	最高の密度、優れた耐クリープ性、優れた耐腐食性、高い機械的強度
最適な用途	強苛性物質 (NaOH、KOH)、塩素サービス、フッ化水素酸 (HF)、攻撃的な化学薬品
制限	溶融アルカリ金属、フッ素ガスには使用できません。
色	ホワイト、ブラウン

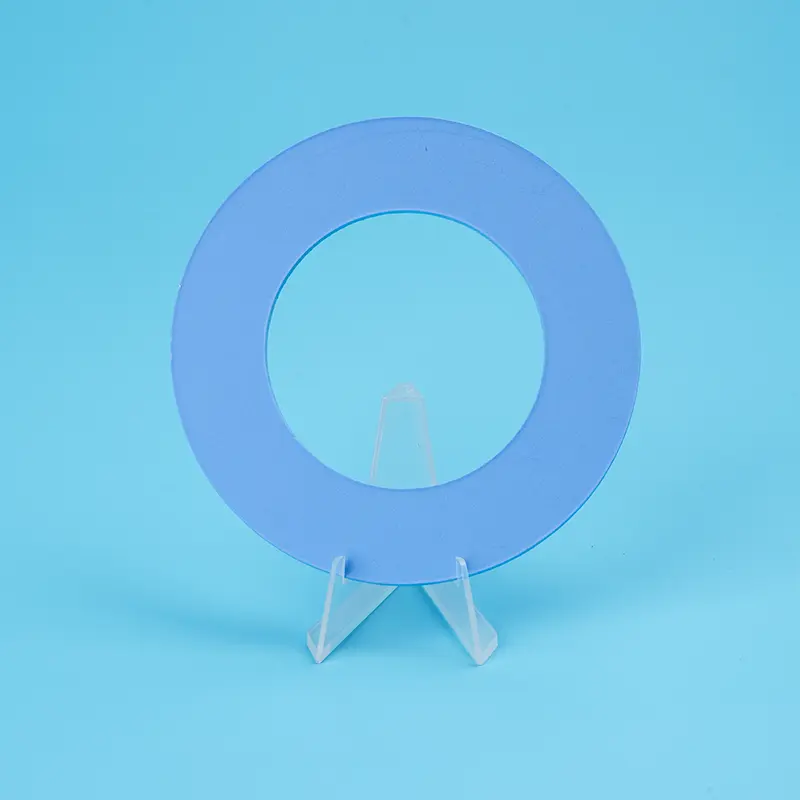

ガラス微小球充填 PTFE ガスケット

パラメータ	説明
フィラー	中空ガラス微小球
温度	-180℃～+200℃
回復	32％以上（一部グレードは最大55.8％）
主な特長	低密度、優れた圧縮性と適合性、壊れやすいフランジの保護、低トルクシール
最適な用途	グラスライニングフランジ、壊れやすいフランジ、低トルクシール、腐食剤、強酸
制限	HFには対応していません
色	青、白

延伸PTFE（ePTFE）ガスケット

パラメータ	説明
材料	微多孔構造を備えた 100% 延伸 PTFE
温度	-196℃～+200℃
圧縮率	~38%
回復	~14%
主な特長	粗面への優れたなじみ性、コールドフローなし、低トルクシーリング、FDA 準拠
最適な用途	損傷したまたは不規則なフランジ、ガラスライニングされたフランジ、低トルク用途、食品/医薬品
制限	充填グレードよりも低い圧力定格
色	白

ガスケット構造の種類

タイプ	工事	最適な用途	プレッシャー
V型（スリット）	PTFE ジャケットの外縁から内腔までスリットがあり、ソフトフィラーが挿入されています	低圧、一般化学品、DN15～DN500	4.0MPaまで
L型（削り出し）	四角断面、削り出し、スリットなし	中高圧、重要なサービス	5.0MPaまで
U型（折りたたみ）	PTFE テープを折り曲げてヒートシールした大径	大径フランジ（DN350+）、高信頼性	最高

フィラーオプション：軟質黒鉛、圧縮アスベストフリー（CAF）繊維、ゴム（EPDM、バイトン）、ガラス繊維

比較と選択ガイド

PTFEガスケットのグレード比較

特徴	バージンPTFE	ガラス入り	シリカ入り	硫酸バリウム	ePTFE
耐薬品性	★★★★★ pH0～14	★★★★☆ HF/アルカリ用ではありません	★★★★☆ HF/アルカリ用ではありません	★★★★☆ 溶融金属用ではありません	★★★★★ pH0～14
耐クリープ性	★★☆☆☆	★★★★☆	★★★★★	★★★★★	★★★★☆
耐摩耗性	★★☆☆☆	★★★★★	★★★★☆	★★★★☆	★★★☆☆
適合性	★★☆☆☆	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA準拠	✅ はい	❌ いいえ	❌ いいえ	✅ はい	✅ はい
費用（初期）	$	$$	$$	$$$	$$$
要求の厳しいサービスでの耐用年数	6～12ヶ月	3～5年	3～5年	3～5年	2～3年
最適な用途	純度の高いクリーンな化学薬品	研磨剤、高圧	酸、溶剤、塩素	コースティクス、HF	フランジの損傷、トルクの低下

クイックセレクションガイド

あなたのサービスが次のような場合は...	選ぶ...	なぜ	ROI
クリーンケミカル、食品/医薬品、FDA 準拠	バージンPTFE	汎用耐薬品性、FDA 準拠	クリーンなサービスを低コストで実現
研磨メディア、スラリー、高圧	ガラス入りPTFE	研磨剤の寿命が 3 ～ 5 倍長い	交換の削減
強酸、溶剤、塩素、極低温	シリカ充填 PTFE	優れた耐クリープ性 + 化学的適合性	シール寿命が長くなり、再トルクが少なくなります
強い腐食性、HF サービス、高負荷	硫酸バリウム充填PTFE	最高の密度、最高の耐腐食性および耐HF性	優れた耐薬品性
損傷したフランジ、グラスライニングされたフランジ、低トルク	ePTFE	凹凸に追従し、壊れやすいフランジを保護します。	高価な機器を保護します
低圧、コスト重視、不均一なフランジ	PTFEエンベロープガスケット	経済的、優れた耐薬品性	固体 PTFE より 30 ～ 50% 少ない

製品の用途

業界	応用	推奨グレード
化学処理	パイプフランジ、ポンプ、バルブ、反応器 - 酸、溶剤、苛性剤、塩素	バージン、シリカ充填、硫酸バリウム充填
医薬品	滅菌処理、API 製造、バイオリアクター — FDA 準拠	バージン PTFE (FDA グレード)
食べ物と飲み物	サニタリー接続、充填装置 - FDA 準拠	FDA グレードのバージンまたは ePTFE
石油化学	パイプラインのフランジ、バルブ接続 - 炭化水素、H₂S	シリカ入り、ガラス入り
グラスライニングされた機器	グラスライニングされた反応器、容器 - 壊れやすいフランジ	ePTFE、ガラス微粒子充填
半導体	高純度薬品の分配	バージンPTFE（高純度）
紙パルプ	ダイジェスターフランジ、ストックポンプ	ガラス入り
