の専門メーカーおよびサプライヤーとしてPTFE製品, タイフノ変性 PTFE チューブとロッドを提供します。これらの製品は、強化フィラーを組み込むことにより、標準的な PTFE と比較して機械的強度、耐摩耗性、および熱的特性を大幅に向上させます。
改質 PTFE チューブおよびロッドは、配合中にカーボンファイバー、ガラスファイバー、グラファイト、MoS2、ブロンズ、または PPL などの強化フィラーを PTFE 樹脂に添加することによって設計されます。これらのフィラーは、PTFE の普遍的な耐薬品性と低摩擦特性を維持しながら、機械的特性を大幅に向上させます。
バージン PTFE に基づくアップグレード:
|
財産 |
バージンPTFE |
変性PTFE |
顧客価値 |
|
耐クリープ性 |
★★☆☆☆ 悪い |
★★★★☆ 大幅に改善されました |
圧力下でも寸法安定性を維持し、漏れが少ない |
|
耐摩耗性 |
★★☆☆☆ 貧しい |
★★★★★ 強化された |
摩耗条件下での耐用年数が 3 ～ 5 倍長い |
|
機械的強度 |
★★★☆☆ 適度 |
★★★★☆ 増加した |
より高い負荷と圧力に適しています |
|
温度範囲 |
-180℃～+200℃ |
-180℃～+260℃ |
高温対応 |
純粋な PTFE は柔らかく、負荷が続くとコールドフロー (クリープ) が発生しやすく、変形や漏れの原因となります。
フィラーは構造を強化し、クリープを軽減し、寸法安定性を向上させます。
異なるフィラーは、異なる性能要件、耐摩耗性、熱伝導性、または潤滑性を対象としています。
特定のフィラー (PPL 充填グレードなど) を使用すると、動作温度を +200°C から +330°C まで延長できます。
変性PTFEチューブ(中空): 押出成形または成形品で、さまざまな直径と壁厚をご用意しています。
変性PTFEロッド（ソリッド）: 押出ロッド (最大 1000mm+ 長さ) および成形ロッド (最大 600mm+ 直径) で利用可能
充填PTFEコンパウンド：ガラス入り、カーボン入り、グラファイト入り、MoS₂入り、ブロンズ入り、PPL入り
変性 PTFE コンパウンドは、特定の性能要件に合わせて設計されたさまざまなフィラーとともに利用できます。
|
フィラーグレード |
コンテンツ |
主な利点 |
最適な用途 |
化学物質の限界 |
色 |
|
カーボン充填 |
15-35% |
熱伝導性、低摩擦、帯電防止 |
高速、放熱、ドライランニング |
強力な酸化剤には不向き |
黒 |
|
ガラス入り |
15-25% |
3 ～ 5 倍の耐摩耗性、強度の向上、クリープの低減 |
研磨媒体、高荷重、バルブシート |
HF、強アルカリには使用できません。 |
オフホワイト/グレー |
|

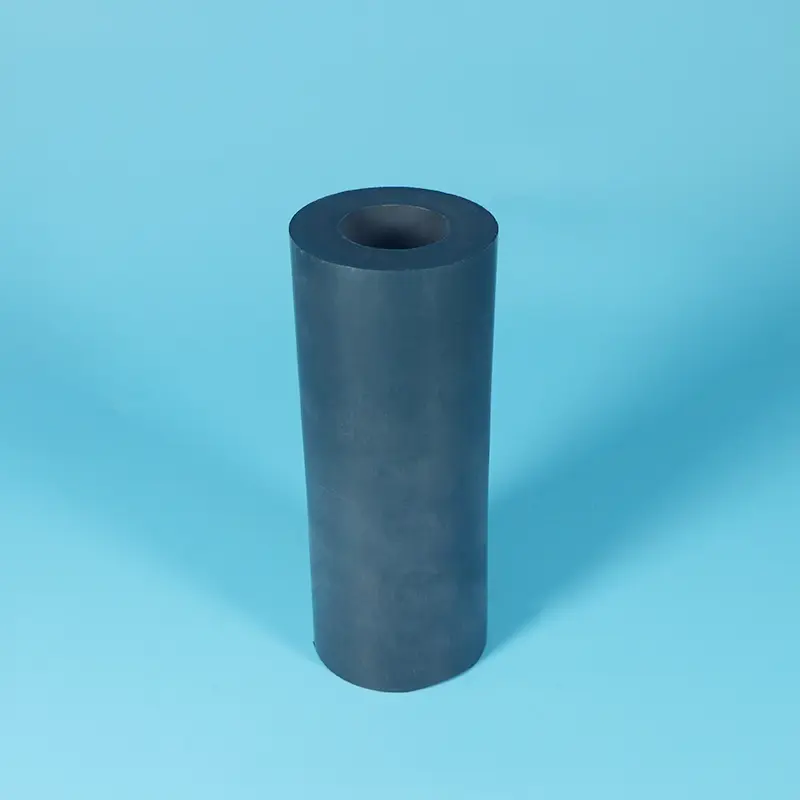

グラファイト入り |
15-25% |
摩擦の低減、熱伝導率の向上 |
ベアリング、ダイナミックシール、滑り用途 |
強力な酸化剤には不向き |
黒 |
|
MoS₂ 充填 |
最大5% |
潤滑性の向上、低摩擦 |
粘着性のあるメディア、低トルク動作 |
酸化性の酸には使用できません |
ダークグレー |
|
ブロンズ入り |
40-60% |
最高の強度と耐摩耗性 |
極度の圧力、重荷重、激しい摩耗 |
酸や塩水には使用できません |
灰褐色 |
|

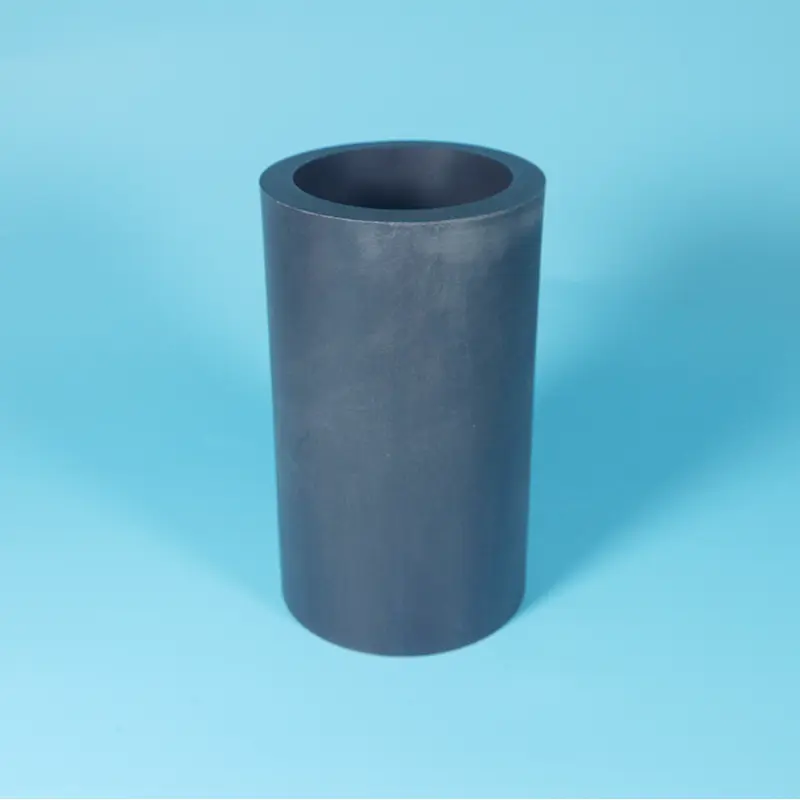

PPL充填（ポリフェニレン） |
— |
高温耐性 (+330°C まで) |
+260°Cを超える高温アプリケーション |
— |
ダークブラウン/ブラック |
PPL（ポリフェニレン）変性PTFE: PPL は芳香族ポリエステルをベースとした耐熱ポリマーで、分解温度は 530°C で、300 ～ 315°C までの長期使用が可能です。 PPL 充填 PTFE コンパウンドは、標準 PTFE が軟化して変形する温度でも動作できます。
|
財産 |
純粋な PTFE |
ガラス入り |
カーボン充填 |
ブロンズ入り |
PPL で満たされた |
|
温度範囲 |
-180℃～+200℃ |
-180℃～+220℃ |
-180℃～+220℃ |
-180℃～+230℃ |
-190℃～+260℃ |
|
耐クリープ性 |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
★★★★★ |
★★★★☆ |
|
耐摩耗性 |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
★★★★☆ |
|
熱伝導率 |
★★☆☆☆ |
★★★☆☆ |
★★★★★ |
★★★★☆ |
★★★☆☆ |
|
摩擦 |
★★★★★ |
★★★★☆ |
★★★★☆ |
★★★☆☆ |
★★★★☆ |
|
耐薬品性 |
pH0～14 |
pH 0-14 (HF/アルカリには対応しません) |
pH 0～14 (酸化剤不可) |
pH 0 ～ 14 (酸/塩には対応しません) |
pH0～14 |
|
財産 |
代表値 |
ソース |
|
温度範囲（カーボン/ガラス/ブロンズ） |
-180℃～+200℃（長期） |
|
|
温度範囲 (PPL 充填) |
-190℃～+260℃ |
|
|
圧力定格 |
〜8.0MPa |
|
|
密度 |
2.2～3.5 g/cm3 (フィラーによって異なります) |
— |
|
抗張力 |
18～40MPa（バージンPTFEより高い） |
|
|
伸長 |
バージンPTFEと比較して削減 |
— |
|
プロセス |
最適な用途 |
直径範囲 |
主な特長 |
|
押出ロッド/チューブ |
均一なセクション、長い長さ |
ロッド：最大100mm。チューブ：各種 |
一貫した直径、最大 1000mm 以上の長さ |
|
成形ロッド/チューブ |
大口径、カスタムサイズ |
ロッド: 最大 600mm+;チューブ：最大600mm+ |
カスタム直径、厚肉 |
|
圧縮成形 |
複雑な形状、充填化合物 |
様々な |
均一なフィラー分散、高密度 |
変性 PTFE コンパウンドは、PTFE 樹脂にフィラーをブレンドし、成形または押出成形することによって製造されます。
押出ロッドは最大 1000mm 以上の長さでご利用いただけます
成形ロッドおよびチューブは、フィラーの種類に応じて最大 600 mm 以上の直径で製造可能
変性 PTFE 製品は、純粋な PTFE に比べて大幅に改善された機械的特性を示します
|
業界 |
応用 |
推奨グレード |
|
化学処理 |
バルブシート、ポンプコンポーネント、パイプライニング、研磨性および腐食性媒体 |
ガラス充填またはカーボン充填 |
|
機械工学 |
ベアリング、ブッシュ、ウェアストリップ、摺動部品 |
ブロンズ充填またはグラファイト充填 |
|
高温サービス |
シール、バルブコンポーネント、+260°C を超える用途 |
PPL 満載 |
|
電気・電子 |
絶縁部品、コネクタ、高周波部品 |
カーボン入り（帯電防止） |
|
石油とガス |
バルブシート、シール、ピストンリング、高圧、H₂S |
ガラス充填またはカーボン充填 |
|
半導体 |
高純度薬品の分配 |
カーボン入り（導電性） |
|
高速機械 |
ブッシュ、ベアリング、放熱が必要 |
カーボン充填またはグラファイト充填 |
Corrosive fluid transfer lines requiring higher mechanical strength
石油およびガスの化学薬品注入ライン
柔軟な接続のための複雑なチューブ
研磨媒体用の耐久性の高いパイプライニング
高温流体ハンドリングシステム（PPL充填）
バルブシート（ボールバルブ、バタフライバルブ、プラグバルブ）: ガラス入りで耐摩耗性が高い
ピストンリングとバックアップリング: 低摩擦のためのカーボン充填
ベアリングとブッシュ: 極度の圧力のためにブロンズが充填されています。低摩擦のためのグラファイト充填
カスタム機械加工部品: 強化された機械的特性を必要とするあらゆる形状
コンプレッサーリングとガイドリング: 放熱のためのカーボン充填
高温シールとコンポーネント: PPL 満載
|
特徴 |
純粋な PTFE |
変性PTFE |
アップグレードする理由 |
|
機械的強度 |
より低い |
より高い |
より高い圧力と負荷に対応 |
|
耐クリープ性 |
負荷がかかるとコールドフローが低下する |
大幅に改善されました |
時間が経っても寸法安定性を維持します |
|
耐摩耗性 |
低い |
強化され、寿命が 3 ～ 5 倍長くなりました |
摩耗条件下での耐用年数が長い |
|
温度対応能力 |
+200℃まで |
最高 +260°C (PPL 充填) |
高温サービスの延長 |
|
熱伝導率 |
低い |
改良型（カーボン/グラファイト） |
放熱性の向上 |
|
耐薬品性 |
pH0～14 |
pH 0 ～ 14 (充填剤に依存) |
フィラーに基づくいくつかの化学的制限 |
|
摩擦 |
最低 |
わずかに高い（フィラーによって異なります） |
まだ自己潤滑性がある |
|
料金 |
$ |
$$-$$$ |
より高いパフォーマンスはより高いコストを正当化します |
|
あなたのアプリケーションが... |
選ぶ... |
なぜ |
|
高温 (+260°C ～ +330°C) |
PPL で満たされた |
拡張温度機能 |
|
研磨媒体、高摩耗性 |
ガラス入り |
研磨剤の寿命が 3 ～ 5 倍長い |
|
高速、放熱 |
カーボン充填 |
熱伝導率+低摩擦 |
|
極圧、重荷重 |
ブロンズ入り |
最高の強度と耐摩耗性 |
|
粘着性のあるメディア、低トルク |
MoS₂ 充填 |
潤滑性の向上 |
|
一般的な要求の高いサービス |
ガラスまたはカーボン入り |
広範なパフォーマンスの向上 |
|
高純度、FDA アプリケーション |
純粋な PTFE |
耐薬品性を制限する充填剤は使用していません |
|
パラメータ |
価値 |
ソース |
|
温度範囲（カーボン/ガラス/ブロンズ） |
-180℃～+200℃（長期） |
|
|
温度範囲 (PPL 充填) |
-190℃～+260℃ |
|
|
圧力定格 |
〜8.0MPa |
|
|
利用可能な直径 |
1mm～600mm以上 |
— |
|
標準長さ |
1000mm（押出）、100～600mm（成型） |
— |
|
肉厚 |
0.1mm～50mm（直径による） |
— |
|
材料 |
PTFE + フィラー (ガラス/カーボン/グラファイト/ブロンズ/MoS₂/PPL) |
— |
|
色 |
フィラーによって異なります（黒、グレー、オフホワイト、グレーブラウン） |
— |
|
パラメータ |
価値 |
ソース |
|
温度範囲（カーボン/ガラス/ブロンズ） |
-180℃～+200℃（長期） |
|
|
温度範囲 (PPL 充填) |
-190℃～+260℃ |
|
|
利用可能な直径 |
1mm～600mm以上 |
— |
|
標準長さ |
1000mm+（押出）、100～600mm（成型） |
— |
|
直径許容差 |
±0.05mm (精度); ±0.3mm～±1.0mm（標準） |
— |
|
材料 |
PTFE + フィラー (ガラス/カーボン/グラファイト/ブロンズ/MoS₂/PPL) |
— |
|
色 |
フィラーによって異なります |
— |
100% バージン PTFE 樹脂:再研磨やリサイクル材料は使用しません。バッチごとに一貫した品質
プレミアムフィラー:認定サプライヤーによる高品質のガラス、カーボン、グラファイト、ブロンズ、MoS₂、および PPL フィラー
均一なフィラー分散:高度な配合により、全体にわたって一貫した特性を保証します
精密製造:一貫した寸法を実現する高度な押出および成形プロセス
完全なトレーサビリティ:原材料から完成品まですべてのバッチを追跡可能。リクエストに応じて材料証明書を入手可能
カスタムサイズ:ご要望に応じてカスタムの直径、長さ、フィラーブレンドも利用可能
リードタイム：標準サイズの在庫あり (24 ～ 48 時間)。カスタムサイズは複雑さと量に応じて5〜15日かかります
A: 純粋な PTFE が高圧、研磨媒体、または熱サイクル下で使用中に故障した場合、またはクリープ変形により漏れが発生した場合は、変性 PTFE にアップグレードしてください。
純粋な PTFE は、クリーンな化学薬品、滑らかなフランジ、低圧 (<30 bar)、および FDA アプリケーションに適しています。
変性 PTFE は、要求の厳しいサービスにおいて 3 ～ 5 倍長い耐用年数を実現し、初期費用が高く、総コストが低くなります。
簡単なルール:
耐薬品性のみが必要 → 純粋な PTFE。
耐薬品性+機械的強度が必要 → 変性PTFE。
答え:カーボン充填：高速、放熱、帯電防止、熱伝導性、低摩擦に最適です。
ガラス入り: 研磨媒体、高荷重、バルブシート、耐摩耗性、強度に最適です。
ブロンズ充填: 極度の圧力、重荷重、激しい摩耗に最適です。最高の強度と耐摩耗性。
PPL 満載: +260°Cを超える高温用途に最適で、サービスは+330°Cまで拡張されます。
簡単なルール:
熱/スピード→カーボン。
研磨剤→ガラス。
極度の負荷→ブロンズ。
高温→PPL。
答え:温度：カーボン/ガラス/ブロンズグレードは-180℃～+200℃です。 PPL グレードは -190°C ～ +330°C です。
プレッシャー：8.0MPaまで。
化学薬品: pH 0 ～ 14、ただし充填剤には特定の制限があります。
ガラス入り：HF、強アルカリには使用できません。
カーボン充填: 強力な酸化剤には適していません。
ブロンズ充填: 酸や塩水には使用できません。
よくある 3 つの間違い:
(1) メディアに間違ったフィラーを使用する: 選択する前に化学的適合性を確認してください。
(2) Exceeding temperature limits: fillers do not extend the PTFE matrix beyond its limits; PPL はコンパウンド全体のパフォーマンスを拡張します。
(3) 純粋な PTFE と同じ柔軟性が期待できます。変性 PTFE はより硬く、柔軟性が低くなります。それに応じて設計してください。
