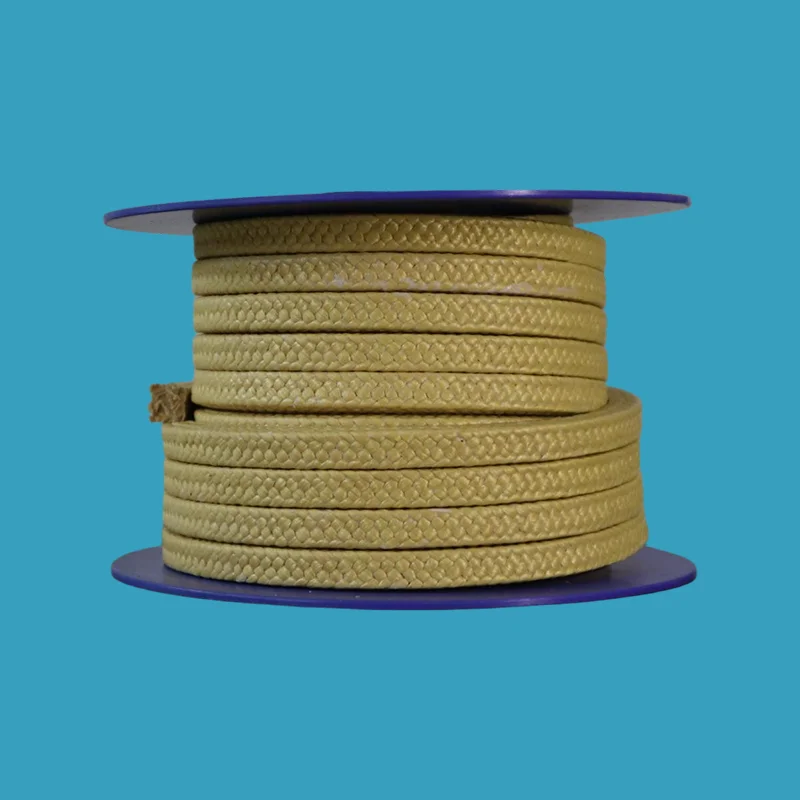

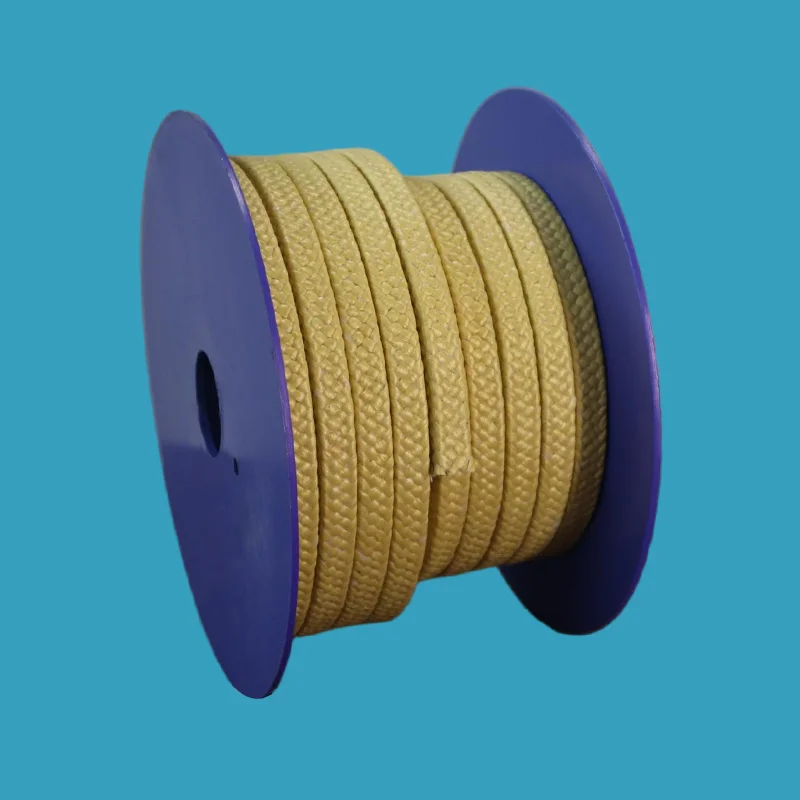

アラミド繊維強化PTFEパッキン

純粋な PTFE パッキンが摩耗や損傷しやすい動作条件でも、アラミド繊維強化 PTFE パッキンは無傷のままです。最大 200 bar の圧力に耐え、最大 20 m/s の線速度をサポートし、2 ～ 12 の pH 範囲に適しています。

スラリー、グリット、または結晶を含む流体の取り扱いがプロジェクトに含まれる場合、専門メーカーである Taifno はアラミド/PTFE 複合パッキンを強く推奨します。

アラミド繊維強化PTFEパッキンとは何ですか?

アラミド/PTFE パッキンは、高強度アラミド繊維と PTFE および潤滑剤を組み合わせて編まれています。アラミドは靭性、耐摩耗性、衝撃強度に優れており、「合成鋼線」（鋼線の5分の1の重量で強度が3倍）とも呼ばれています。 PTFE と潤滑剤は摩擦を軽減し、熱を放散し、耐薬品性を提供します。

仕組み:

アラミド繊維: 構造強度、耐摩耗性、耐押出性を提供します - 柔らかい PTFE を切り裂く研磨粒子に耐えます

PTFE/潤滑剤: 摩擦を軽減し、シャフトの傷を防ぎ、摩擦熱を放散します。

編組構造: 連動編組により柔軟性と均一なシャフト接触が得られ、信頼性の高いシールが実現します。

アラミド/PTFEパッキンを選ぶ理由?

pHの違い: なぜそれが重要なのか

アラミド/PTFE を選択する場合: メディアは研磨性があり、pH 2 ～ 12 以内です。メディアの pH 0 ～ 1 または pH 13 ～ 14、および研磨剤の場合は、別の解決策が必要になる場合があります (お問い合わせください)。

比較・選択ガイド

アラミド/PTFE vs PTFE vs カーボン/グラファイト

クイックセレクションガイド

主な用途

代表的な設備

ロータリーポンプ（遠心ポンプ）

往復ポンプ（ピストン、プランジャー）

ミキサーおよび撹拌機

反応器シール

バルブステム (静的用途)

現実世界のアプリケーション

ケーススタディ 1: 採掘用スラリーポンプ — 10 倍の長寿命

クライアント: 鉱石スラリーを扱う露天掘り作業

課題: 遠心ポンプの PTFE パッキンは 3 ～ 4 週間ごとに交換されていました。研磨粒子が柔らかい PTFE 繊維を切断し、漏れや生産の中断を引き起こします。交換するたびに 2 時間のダウンタイムが発生し、出力が失われます。

解決策: インターロック編組構造を備えたアラミド/PTFE パッキングを取り付けました。アラミドのコーナーは耐摩耗性を提供し、PTFE は低摩擦を維持しました。

結果: 梱包は 8 か月以上続き、10 倍長く続きました。メンテナンス間隔が数週間から季節に延長されました。ポンプごとに年間 10 回以上の交換イベントがなくなりました。

ケーススタディ 2: 化学プラント — pH 2 ～ 12 の互換性を確認

課題: pH 10 の研磨スラリーを扱う化学プラントでは、アラミドのみのパッキンを使用していました。耐摩耗性は良好でしたが、パッキンがシャフトに傷を付けていました。

解決策: アラミド繊維強化 PTFE パッキンに切り替えました。 PTFE により摩擦が軽減され、シャフトの傷がなくなりました。 pH10適合性確認済み。

結果: シャフトにスコアはありません。梱包寿命が 3 か月から 12 か月以上に延長されました。アプリケーション向けに pH 2 ～ 12 の互換性が確認されています。

注: 実際のケースの結果はアプリケーション条件によって異なります。アプリケーション固有の推奨事項については、お問い合わせください。

技術仕様

アラミド/PTFEのパッキン特性

利用可能なグレード

品質保証

高品質のアラミド繊維 - 大手メーカーの高級アラミド糸

PTFE 含浸 — PTFE 分散による徹底的な処理により、安定した潤滑を実現

精密編組 — 均一な密度と柔軟性を実現するインターロック編組構造

完全なトレーサビリティ — 原材料から梱包完了まですべてのバッチを追跡可能

テスト済みのパフォーマンス - 業界標準に準拠して検証された温度、圧力、速度定格

よくある質問

Q: アラミド/PTFE パッキンはいつ使用する必要がありますか?

答え:いつ使用するか: 研磨媒体、汚れた液体、高圧、鉱業、紙パルプ、廃水。

使用してはいけない場合: クリーンな化学物質 (PTFE の方が優れています)、食品/医薬品 (PTFE は FDA 準拠)、+200°C を超える温度 (カーボン/グラファイトを使用)、pH 2 未満または 12 を超える (pH 制限)。

主なpHの違い: PTFE パッキンは pH 0 ～ 14 のユニバーサルです。アラミド/PTFE の pH は 2 ～ 12 です。

Q: アラミド/PTFE と PTFE パッキン、どちらがコストを節約できますか?

A: PTFE パッキンは初期費用が少なく、きれいな液体で使用できます。しかし、メディアが摩耗しやすい場合は、数週間ごとに交換することになり、交換するたびにダウンタイムが発生し、労力がかかり、生産量が失われます。

アラミド/PTFE パッキング: 初期費用は 2 ～ 3 倍かかりますが、研磨サービスでは 5 ～ 10 倍長持ちします。 10 個ではなく 1 個の交換です。 アラミド/PTFE により、部品代、人件費、ダウンタイムのコストが 1 年以上節約されます。

簡単なルール:

クリーンな流体 = PTFE。

固形物を含む汚れた液体 = アラミド/PTFE。

Q: 制限と最もよくある間違いは何ですか?

答え: 温度：-180℃～+200℃。

プレッシャー: 最大 30 bar (回転)、最大 200 bar (往復)。

スピード：最大20m/s（回転）。

化学薬品: pH 2-12 — 強力な酸化剤を避けてください。

よくある 2 つの間違い:

(1) シャフトが柔らかすぎる: アラミドは硬いです。シャフト硬度 ≥45 HRC を確保するか、シャフト スリーブを使用してください。

(2) 締めすぎ：過度の圧縮はパッキンを損傷し、摩擦熱を増加させます。トルクレンチを使用してください。インストールガイドに従ってください。
