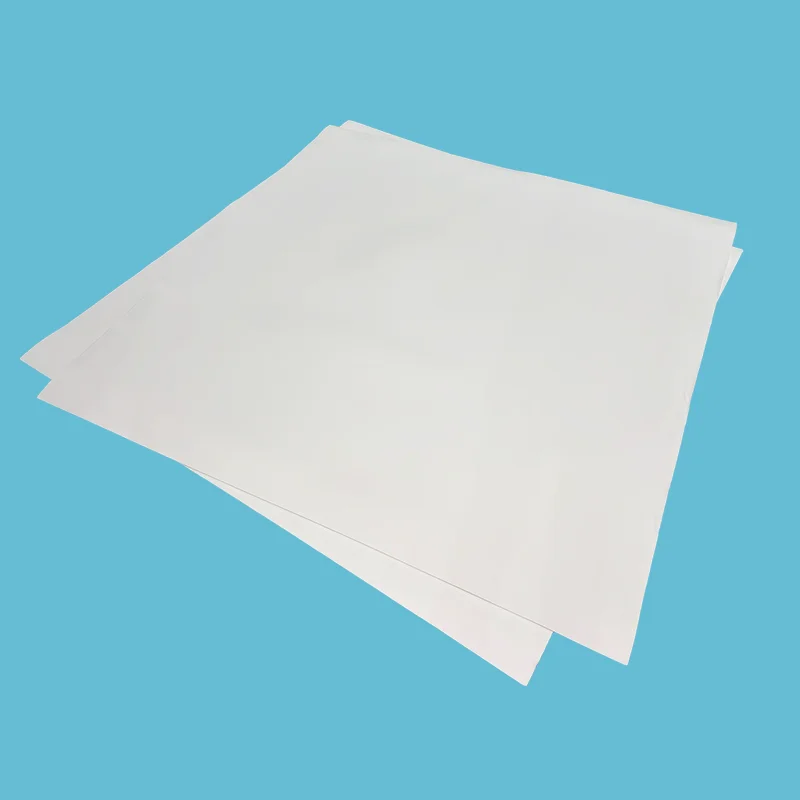

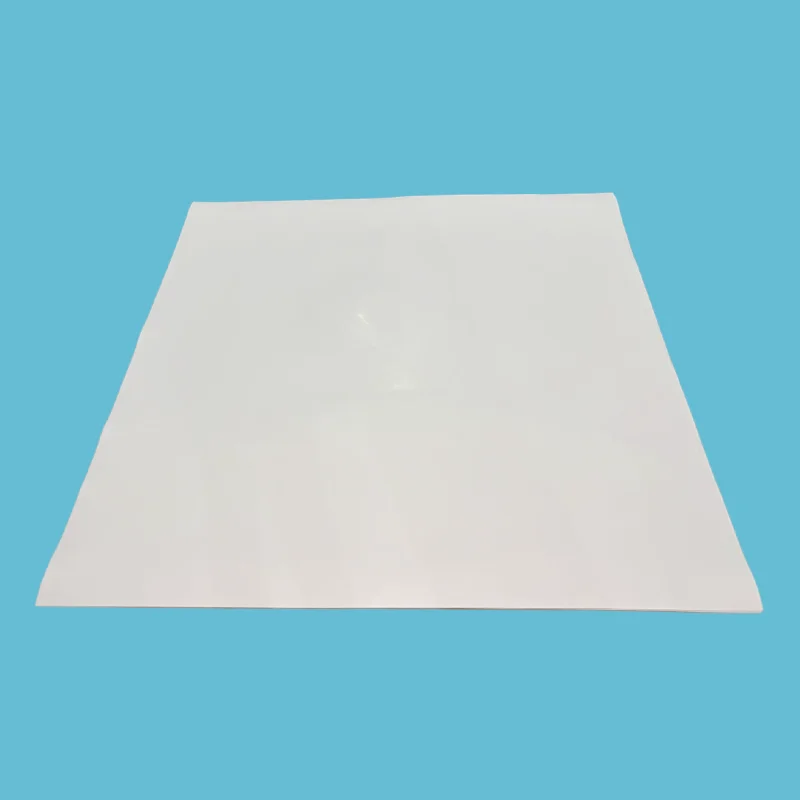

延伸PTFEシート

不均一なフランジ、脆弱なシール面、極端な温度、または攻撃的な化学薬品を含む用途に対して、延伸 PTFE シートは、適応性、耐久性、耐薬品性を単一の材料で組み合わせた多用途のシール ソリューションを提供します。

硬質 PTFE 材料とは異なり、拡張構造は優れた柔軟性と圧縮性を提供し、シートが粗い、傷、穴、凹凸のあるフランジ表面に適応することができます。

ePTFE 製品のメーカーとサプライヤーをお探しの場合は、Taifno が最適です。お問い合わせには 24 時間以内に返信いたします。

延伸PTFEシートが優れたシール性能を発揮するのはなぜですか?

拡張 PTFE シートは、高密度 PTFE 構造を柔軟なミクロフィブリル ネットワークに変換する特殊な拡張プロセスを経て、100% バージン PTFE 樹脂から製造されます。このユニークな多方向繊維構造は、PTFE の柔らかさと圧縮性、化学的安定性と耐久性を兼ね備えています。

The expanded fiber network allows the material to adapt naturally to flange surface imperfections. Under low bolt pressure, the soft structure fills scratches, pits, and uneven areas to create a reliable sealing barrier.

圧縮後もこの材料は優れた回復性能を維持し、圧力変化、温度サイクル、長期使用条件によって引き起こされる漏れを防ぎます。

製品の利点

1. 純粋な PTFE 組成:充填剤や結合剤を含まない 100% バージン PTFE から作られているため、優れた化学的適合性が保証され、汚染のリスクが防止されます。

2. 優れた表面適応性:柔らかく柔軟な構造は不規則なフランジ表面に適合するため、壊れやすい機器や低トルクのシール用途に適しています。

3. 信頼性の高い長期シール:拡張された構造により、クリープとコールドフローが軽減され、長時間の運転でもシール性能を維持できます。

4.簡単な取り付け:特に垂直またはオーバーヘッドのフランジ表面での取り付け時の位置の安定性を向上させるために、粘着性の裏地オプションを利用できます。

延伸PTFEシートを選ぶ理由

比較・選択ガイド

ePTFE シートと従来の PTFE の比較

クイックセレクションガイド

主な用途

現実世界のアプリケーション

ケーススタディ 1: 化学プラント — クリープと漏れの排除

クライアント: 酸と溶剤を扱う化学プラント (フォーチュン 500 の化学会社)

課題: 熱交換器フランジの従来の PTFE ガスケットは、クリープ変形や漏れのため 6 か月ごとに交換していました。高温と圧力サイクルにより、コールドフロー、ボルトのトルク損失、漏れが発生しました。メンテナンスコスト: フランジごとに年間 5,000 ドル。

解決策: ガスケットの形状に合わせてカスタムカットした拡張 PTFE シートに置き換えます。柔らかく形状に適合する素材がフランジの凹凸を埋めました。低いボルトトルクが必要です。

結果: 18 か月間漏れゼロ。ボルトの締め直しは不要です。クリープが解消されました。推定コスト削減: フランジあたり年間 7,500 ドル。

ケーススタディ 2: グラスライニング反応器 — フランジ損傷の除去

クライアント: 複数のガラスライニング反応器を備えた製薬メーカー

課題: 硬質 PTFE ガスケットをシールするために必要な高いトルクにより、ガラスライニングされた反応器カバーに亀裂が生じました。ガラスの修理には 1 件あたり 8,000 ドルと生産のダウンタイムがかかります。

解決策: 裏面が粘着性のある拡張 PTFE シートを取り付けました。反応器のマンウェイフランジに合わせてカットします。必要なボルト圧力が低くなり、グラスライニングへのストレスがなくなりました。

結果: ガラスの損傷はゼロ。より低いトルクで完璧なシールを実現します。設置時間が 80% 短縮されました。 18か月以内に交換はありません。ガラス修理費を 16,000 ドル節約できました。

注: 実際のケースの結果はアプリケーション条件によって異なります。アプリケーション固有の推奨事項については、お問い合わせください。

技術仕様

利用可能なサイズ

品質保証

100% バージン PTFE 樹脂 - 再研磨やリサイクル材料は使用していません。バッチごとに一貫した品質。

完全なトレーサビリティ – 原材料から完成したシートまですべてのバッチを追跡できます。リクエストに応じて材料証明書を発行します。

FDA 準拠グレード - 食品および医薬品用途向けの FDA 21 CFR 177.1550 に適合します。

国際規格に準拠してテスト済み - ASTM F36 (圧縮性/回復性)、ASTM F152 (引張強度)、ASTM D792 (密度)。

長い保存期間 - 無制限の保存期間 - 時間が経っても劣化しません。

粘着式オプション - 垂直方向に簡単に設置できるよう、裏面に粘着剤が付いています。

よくある質問

Q: ePTFE シートとは何ですか?いつ使用すればよいですか?

A: ePTFE シートは、100% 延伸 PTFE から作られた柔らかく形状に適合するシーリング シートです。現場でサイズに合わせて切断し、フランジ面に圧入します。従来の PTFE では漏れが発生していた、粗い、穴が開いた、または歪んだフランジを低いボルト トルクでシールします。 1枚のシートで多くのガスケット材料を置き換えます。

いつ使用するか: 破損したフランジ、ガラスライニングされたフランジ、大径フランジ、低トルク用途、熱サイクル、および化学サービス。

使用してはいけない場合: 高圧動的シール (可動部品)、静的シールのみ。

Q: 延伸 PTFE シートの価格とリードタイムはどれくらいですか?

A: コストは、厚さ、サイズ、数量、粘着性の裏地が必要かどうかによって異なります。

比較: 通常、1 枚の ePTFE シートのコストは、8 ～ 10 個の異なるサイズのカットガスケットを在庫するのとほぼ同じです。しかし、1 枚のシートでフランジ サイズの 80% 以上をカバーし、必要なものをカットすれば、無駄も待ち時間もゼロになります。通常、顧客は複数のサイズを在庫する場合と比較して、1 年間でガスケットの総コストを 40 ～ 60% 節約できます。

リードタイム：

在庫あり: 24 ～ 48 時間以内に発送します。

配送: 航空便 5 ～ 10 日、船便 15 ～ 30 日。

サイズと用途をお送りください。24時間以内にお見積りいたします。

Q: 制限と最も一般的なインストールの間違いは何ですか?

答え: 温度: -196°C ～ +200°C (短期)。

プレッシャー：20MPaまで。

化学薬品: pH 0-14、溶融アルカリ金属および元素フッ素を除く汎用耐性。

よくある 3 つの間違い:

(1) 間違った厚さを使用する: 表面が粗い場合は、厚いシートを使用するか、二重にします。滑らかなフランジの場合は、標準の厚さが機能します。

(2) 締めすぎ: ePTFE シールは低トルクで行われます。締めすぎるとシートが破損し、漏れが発生する可能性があります。

(3) 取り付け中にシートをサポートしない: 粘着性の裏地がシートを所定の位置に保持します。そうしないとシートがずれる可能性があります。

粘着チップ: 垂直フランジまたはオーバーヘッド フランジの場合は、粘着裏面シートを使用し、裏面フィルムを剥がしてフランジ表面にしっかりと押し付けると、組み立て中に所定の位置に留まります。
