PTFEパッキンセット

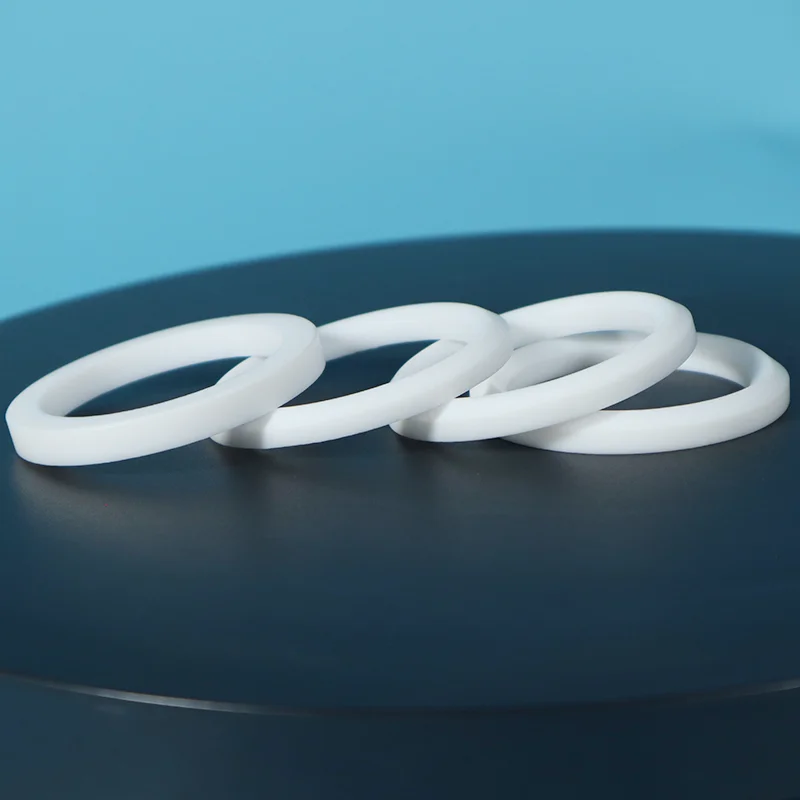

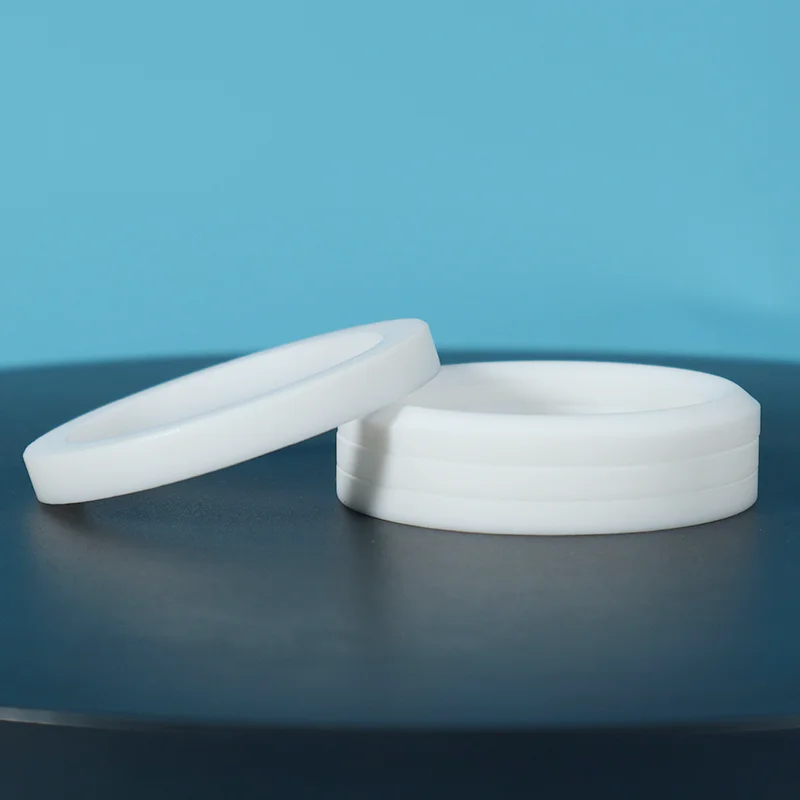

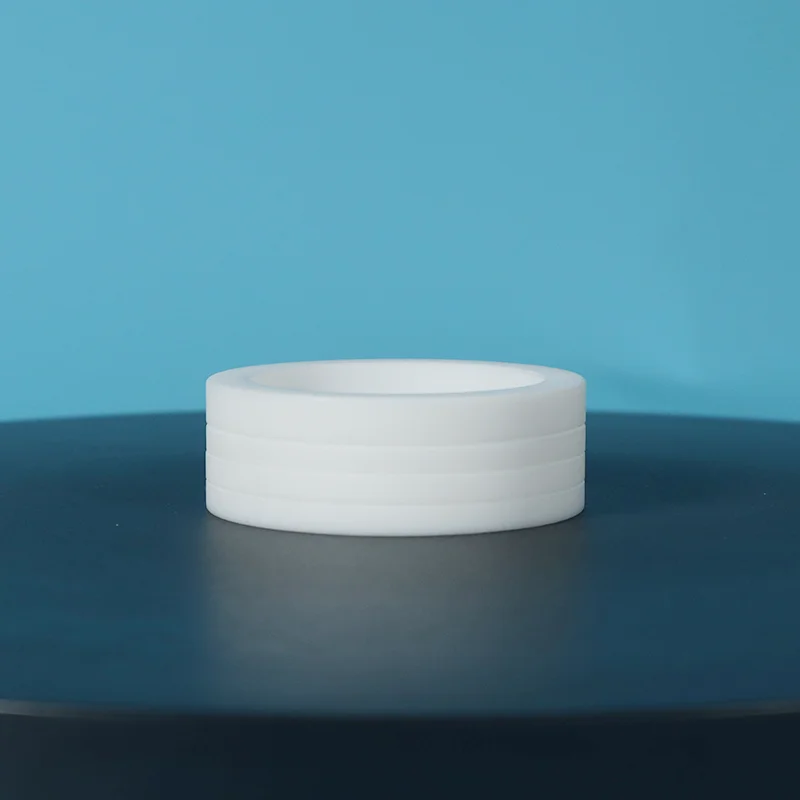

Taifno が製造する PTFE パッキン セットは、上部アダプター リング、V 字型中間リング、下部アダプター リングを含む PTFE シール リングのセットで構成されており、スタッフィング ボックスに取り付けるように設計されています。

-180°C ～ +200°C の温度範囲に適しており、最大 500 bar の圧力に耐え、0 ～ 14 の pH 範囲をカバーし、最大 5 m/s の線速度をサポートします。

PTFEパッキンセットを選ぶ理由?

Oリングの問題

3 つの主要な利点

1. シール力の調整可能：Oリングは固定されており、一度装着するとシール力の調整はできません。 PTFEパッキンセットは増し締め可能です。パッキンは時間の経過とともに摩耗しますが、グランドナットを締めるだけでシール性能が回復します。分解する必要はありません。

2. 可動軸の動的シール: O リングは静的シールです。O リングは 1 つの固定溝内でシールし、シャフトが動くと機能しません。 PTFE V リングは、往復運動と低速回転運動用に特別に設計されており、シール リップはシャフトとともに動き、圧力下での接触を維持します。

3. 加圧シール: V 字型の形状は、圧力が加わるように設計されています。システム圧力が増加すると、シール リップがロッドとハウジングに対してよりしっかりと押し付けられ、自動的にシール効果が高まります。

マテリアルアドバンテージ

比較: パッキングセット vs O リング vs コンポジットシール

アプリケーション

第一次産業

代表的な設備

制御弁と遮断弁

ゲートバルブ、ボールバルブ、グローブバルブ

往復ポンプ

渦巻ポンプ（低速回転）

油圧シリンダとアクチュエータ

コンプレッサー

ミキサーおよび撹拌機

鍛造プレス、射出成形機

現実世界のアプリケーション

ケーススタディ 1: 化学プラントのバルブステムパッキン

課題: 150°C で攻撃的な酸を扱う化学プラントでは、制御バルブ ステムの O リングを 2 ～ 3 か月ごとに交換しており、コストのかかるダウンタイムと安全性の懸念が生じていました。

解決策: カーボン充填グレードを使用した PTFE V リング パッキン セット。推奨トルク仕様で取り付けます。

結果: 18 か月間漏れゼロ。定期メンテナンス時にパッキンの増し締めを2回行いました。メンテナンスコストとダウンタイムを 80% 削減します。

ケーススタディ 2: スラリーポンプのパッキン

課題: 研磨媒体を扱うスラリー ポンプは、標準パッキンが 4 ～ 6 週間ごとに摩耗するため、頻繁に生産を中断する必要がありました。

解決策: はみ出し防止リングを備えたガラス入り PTFE パッキン セット。

結果: 梱包セットは 8 か月間持続しました。これは、以前のソリューションより 8 倍長く続きました。メンテナンス間隔が延長されました。生産稼働時間が大幅に改善されました。

ケーススタディ 3: 漏洩排出ガスのコンプライアンス

課題: 天然ガス処理施設は、重要な制御バルブに関する ISO 15848 の逃散排出基準を満たす必要がありました。

ソリューション: ISO 15848 に準拠してテストされた、独自の潤滑パッケージを備えた PTFE ベースの低排出パッキンセット。

結果: 排出ガスコンプライアンスに合格しました。漏れ率は許容限度を大幅に下回っています。継続的なモニタリングを通じて長期的なパフォーマンスが検証されています。

注: 実際のケースの結果はアプリケーション条件によって異なります。アプリケーション固有の推奨事項については、お問い合わせください。

技術仕様

材料グレードのオプション

品質保証

100% バージン PTFE 素材 - 再研磨やリサイクル素材は使用していません。バッチごとに一貫した品質。

完全なトレーサビリティ – 原材料から完成品まですべてのバッチを追跡できます。リクエストに応じて材料証明書を入手できます。

精密成形 - 各パッキン リングは、厳しい公差に合わせて精密に成形または機械加工されています。

取り付けガイド - すべての注文に詳細な取り付け手順とトルク仕様が記載されています。

ISO 品質システム - 製造プロセスは国際品質基準に従っています。

FDA グレードを利用可能 — 食品および医薬品用途向けの FDA 準拠および USP クラス VI グレード。

よくある質問

Q: PTFE パッキンセットとは何ですか?またどのように機能しますか?

A: PTFE リング、上部アダプター、V 字型中間リング、下部アダプターのスタックであり、スタフィング ボックスに取り付けられています。

グランドナットを締めると、V リングがシャフトとハウジングの両方に対して半径方向に広がります。システムの圧力によりシールリップがさらに強化され、圧力が上昇するにつれてシールが強化されます。自己活力を与えます。磨耗が発生した場合は増し締め可能。

Q: パッキンセットとOリング、いつ切り替えるべきですか?

A: シャフトの移動中、圧力変動下、または攻撃的な化学物質の中で O リングが故障し続ける場合に切り替えてください。

O リングは静的であり、固定溝内でシールされます。パッキン セットは動的、調整可能、再締め可能で、可動部品向けに構築されています。

コストの比較: O リングの初期費用は安くなります。ただし、3 か月ごとに交換すると、1 つのパッキン セットで 3～5 年間使用できるため、部品代、人件費、ダウンタイムのコストを大幅に節約できます。

Q: 制限と最も一般的なインストールの間違いは何ですか?

答え: 温度: -180°C ～ +200°C (修正最大 +315°C)。

プレッシャー：最大500バール。速度: < 5 m/秒。

最もよくある間違い：グランドを締めすぎています。 PTFE は柔らかく、過度の圧縮によりコールドフローが発生し、リングが変形し、シールではなく漏れが発生します。トルクレンチを使用してください。段階的に締めてください。

すべての注文に含まれるインストールガイドに従ってください。
