選択するタイフノ改質 PTFE シートの信頼できるメーカーおよびサプライヤーと提携することを意味します。自社工場と研究開発センターで、耐コールドフロー性に優れ、熱伝導性や耐摩耗性を高めた素材を生産しています。化学、半導体、電気機器、機械などの業界に適した各種シール部品やエンジニアリング部品に加工できます。
改質 PTFE シート (RPTFE、強化 PTFE) は、コンパウンド時にバージン PTFE 樹脂に強化フィラー (ガラス繊維、カーボン繊維、グラファイト、硫酸バリウム、シリカ、MoS₂、ブロンズ) を添加し、圧縮成形またはスカイビングによってシート状に製造されます。フィラーは、PTFE の普遍的な耐薬品性 (pH 0 ～ 14) を維持しながら、機械的強度、耐摩耗性、耐クリープ性、および寸法安定性を向上させます。
彼らが解決する問題: バージン PTFE は柔らかく、持続的な負荷がかかるとクリープ (コールド フロー) し、時間の経過とともに変形し、漏れます。高圧、研磨媒体、または熱サイクルの使用では、バージン PTFE は機能しません。変性 PTFE は構造強化を加え、耐薬品性を維持しながら、バージン PTFE では得られない機械的強度を提供します。選択を誤ると、ダウンタイム、製品の損失、メンテナンス費用が発生します。
見返り: 初期費用は高くなりますが、耐用年数は 3 ～ 5 倍長くなります。これにより、総コストが削減され、ダウンタイムが短縮され、交換の回数も減ります。
|
パラメータ |
説明 |
|

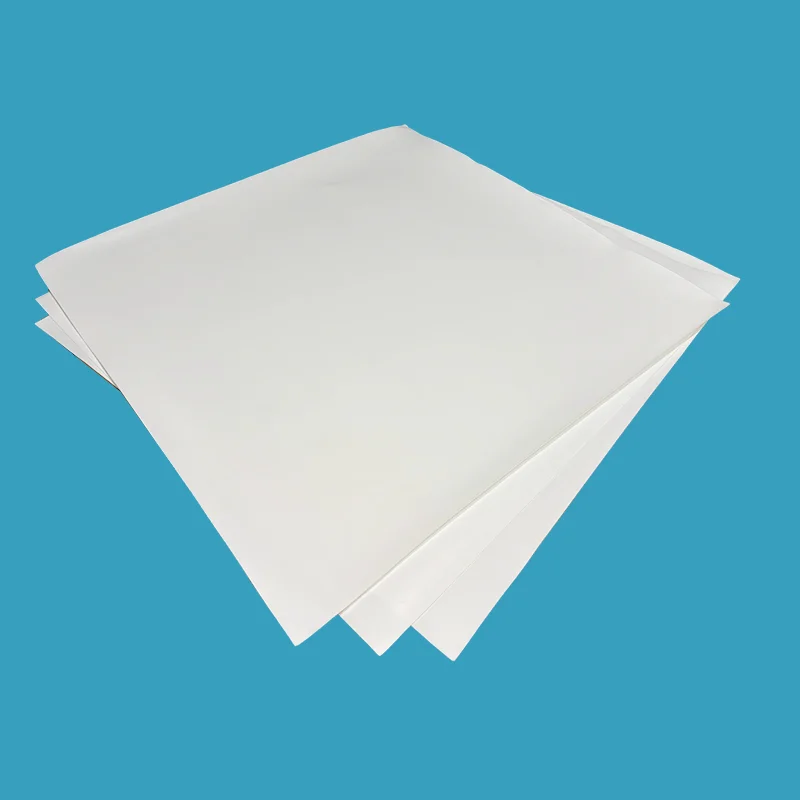

フィラー |
15-25% ガラス繊維 |
|
温度 |
-180℃～+200℃ |
|
抗張力 |
≧25MPa |
|
主な特長 |
最高の耐摩耗性、圧縮強度の向上、クリープの低減、剛性の向上 |
|
最適な用途 |
研磨媒体、スラリー、高荷重、バルブシート、高圧サービス |
|
耐用年数 vs 処女 |
研磨サービスが 3 ～ 5 倍長くなります |
|
制限 |
フッ酸（HF）や強アルカリとの相性が悪く、ガラスが反応します。 |
|
色 |
オフホワイト、ライトグレー、ライトブルー |
|
パラメータ |
説明 |
|

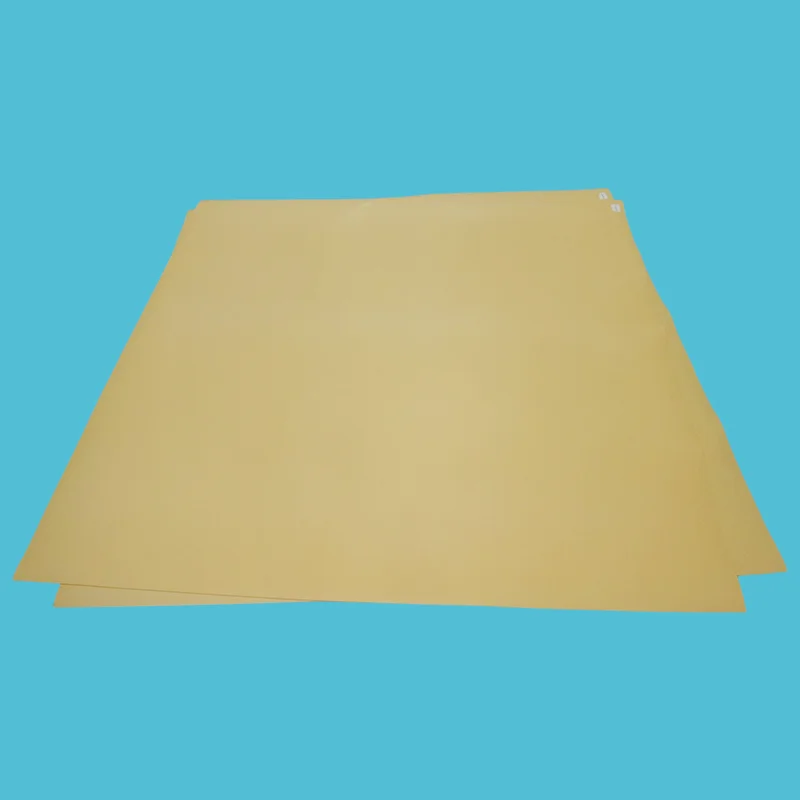

フィラー |
二酸化ケイ素 (SiO₂) |
|
温度 |
-180℃～+200℃ |
|
抗張力 |
≧20MPa |
|
主な特長 |
優れた耐クリープ性、優れたボルトトルク保持力、低ガス透過性、高密度 (2.1-2.3 g/cm3) |
|
最適な用途 |
強酸、溶剤、炭化水素、塩素サービス、極低温サービス、酸素サービス (BAM 承認) |
|
制限 |
HFや強アルカリとの相性が悪い - シリカが反応する |
|
色 |
フォーン、オレンジ、ホワイト |
|
パラメータ |
説明 |
|
フィラー |
硫酸バリウム (BaSO₄) |
|
温度 |
-180℃～+200℃ |
|
密度 |
2.9 ～ 3.0 g/cm3 — 充填グレードの中で最高 |
|
主な特長 |
最高の密度、優れた耐クリープ性、高い機械的強度、優れた耐腐食性 |
|
最適な用途 |
強力な腐食剤、塩素、有毒化学物質、フッ化水素酸サービス (最大 48%)、高負荷用途 |
|
制限 |
65°C を超える溶融アルカリ金属、フッ素ガス、無水 HF、または硫酸 >75% とは互換性がありません。 |
|
色 |
ホワイト、ブラウン |
|
パラメータ |
説明 |
|
フィラー |
炭素粉末または黒鉛 |
|
温度 |
-180℃～+200℃ |
|
主な特長 |
優れた熱伝導性、低摩擦性、帯電防止性、耐クリープ性の向上 |
|
最適な用途 |
高速、放熱、ドライランニング、ダイナミックシール |
|
制限 |
高温での強力な酸化剤には適さない - 炭素が酸化する |
|
色 |
ブラック、ダークグレー |
|
パラメータ |
説明 |
|
フィラー |
中空ガラス微小球 |
|
温度 |
-180℃～+200℃ |
|
圧縮率 |
≧50% |
|
回復 |
32％以上（一部グレードは最大55.8％） |
|
主な特長 |
低密度、優れた圧縮性と回復性、適合性があり、フランジに優しい |
|
最適な用途 |
グラスライニングフランジ、壊れやすいフランジ、低トルクシール、熱サイクル |
|
制限 |
低い圧力定格 (最大 55 bar)、HF とは互換性がありません |
|
色 |
青、白 |
|
パラメータ |
説明 |
|
フィラー |
二硫化モリブデン (MoS₂) |
|
主な特長 |
潤滑性の向上、摩擦の低減、耐摩耗性の向上 |
|
最適な用途 |
粘着性媒体、低トルク操作、高負荷、低摩擦用途 |
|
制限 |
酸化性の酸には使用できません |
|
色 |
ダークグレー |
|
特徴 |
Modified PTFE |
バージンPTFE |
それが収益にとって重要な理由 |
|
耐クリープ性 |
★★★★☆ 大幅に改善されました |
★★☆☆☆ 貧しい |
再トルクの減少、漏れの減少、耐用年数の延長 |
|
耐摩耗性 |
★★★★★ 優れた (ガラス/カーボン) |
★★☆☆☆ 貧しい |
研磨作業での寿命が 3 ～ 5 倍長い |
|
機械的強度 |
★★★★☆ 改善された |
★★☆☆☆ 柔らかい |
変形することなく高圧に対応 |
|
耐薬品性 |
★★★★☆ フィラーによって異なります |
★★★★★ pH0～14 |
メディアとフィラーの互換性を確認する |
|
費用（初期） |
$$-$$$ |
$ |
前払い額は高くなりますが、総コストは低くなります |
|
要求の厳しいサービスでの耐用年数 |
3～5年 |
6～12ヶ月 |
変性 PTFE シート 1 枚 = バージン PTFE の交換品 3 ～ 6 枚 |
|
総コスト (3 年間) |
より低い |
より高い |
交換品の減少 = ダウンタイムの減少 = 実質的な節約 |
|
FDA準拠 |
⚠️フィラーによって異なります |
✅ はい |
FDA 申請用にはフィラーを含まないバージンを選択してください |
|
あなたのサービスが次のような場合は... |
選ぶ... |
なぜ |
ROI |
|
研磨メディア、スラリー、高圧 |
グラスファイバー入り |
最高の耐摩耗性と機械的強度 |
3～5倍の長寿命 |
|
強酸、溶剤、塩素、極低温 |
Silica Filled |
優れた耐クリープ性 + 化学的適合性 |
シール寿命が長くなり、再トルクが少なくなります |
|
強い腐食性、HF サービス、高負荷 |
硫酸バリウム充填 |
最高の密度、最高の耐腐食性および耐HF性 |
優れた耐薬品性 |
|
高速、放熱、ドライランニング |
カーボン/グラファイト充填 |
熱伝導率+低摩擦 |
熱によるダメージを軽減し、より長い耐用年数を実現 |
|
グラスライニングフランジ、壊れやすいフランジ、低トルク |
ガラスマイクロスフェア充填 |
適合性、フランジに優しい、低トルク |
ガラス張りの高価な機器を保護 |
|
メディアの粘着性、低摩擦、低トルク |
MoS₂ 充填 |
潤滑性の向上 |
スムーズな動作、トルクの低減 |
|
化学純度が必要、FDA 申請 |
バージンPTFE |
フィラー不使用 – 最高の化学純度 |
クリーンなサービスを低コストで実現 |
変性 PTFE は未使用 PTFE と比較してコールド フロー (クリープ) を大幅に低減し、ボルト トルクをより長く維持し、長期にわたる漏れを防ぎます。再トルクが少なく、漏れが少なく、耐用年数が長くなります。
ガラス繊維および炭素繊維フィラーは優れた耐摩耗性を提供し、研磨作業においてバージン PTFE よりも 3 ～ 5 倍長持ちします。変性 PTFE シート 1 枚 = バージン PTFE の交換品 3 ～ 6 枚。
変性 PTFE は、より高い圧縮強度、引張強度 (≥20 ～ 25 MPa)、および寸法安定性を提供します。未使用の PTFE が変形する高負荷用途に適しています。
カーボンおよびグラファイトフィラーは熱伝導性を向上させ、摩擦熱を放散し、動的用途におけるホットスポットを減らします。
変性 PTFE は PTFE の pH 0 ～ 14 の耐薬品性を保持しますが、フィラーには特定の化学的制限がある場合があります。メディアの互換性を必ず確認してください。
一部の変性 PTFE グレード (硫酸バリウム、ガラス微小球、カーボン/グラファイト) は、食品および医薬品用途に関する FDA 21 CFR 177.1550 要件を満たしています。
A: 高圧、研磨媒体、熱サイクル下での使用でバージン PTFE が故障した場合、またはクリープ変形により漏れが発生した場合は、変性 PTFE にアップグレードしてください。
バージン PTFE は、クリーンな化学薬品、滑らかなフランジ、低圧 (<30 bar)、および FDA アプリケーションに適しています。変性 PTFE は、要求の厳しいサービスにおいて 3 ～ 5 倍長い耐用年数を実現し、初期費用は高く、総コストは低くなります。
未使用の PTFE が 6 か月ごとに故障した場合、3 年間持続する 1 つの改良 PTFE シートにより、5 回の交換 + 5 回のダウンタイム イベント + 労力を節約できます。
簡単なルール:
耐薬品性のみが必要 → バージン PTFE。
耐薬品性+機械的強度が必要 → 変性PTFE。
答え:ガラス入り：研磨剤、スラリー、高圧に最適です。最高の耐摩耗性と強度。 HF、強アルカリには使用できません。
シリカ入り：強酸、溶剤、塩素、極低温に最適です。耐クリープ性、ボルトトルク保持力に優れています。 HF、強アルカリには使用できません。
硫酸バリウム入り: 強力な腐食剤、HF サービス (最大 48%)、有毒化学物質に最適です。最高の密度 (2.9 ～ 3.0 g/cm3)、優れた機械的強度。
簡単なルール:
研磨剤→ガラス。
Acids/solvents → Silica.
苛性剤/HF → 硫酸バリウム。
わからない？メディア、温度、圧力をお送りください。Taifno の技術グループが 1 回の返信で推奨事項をお知らせします。
答え:温度: -180°C ～ +200°C (グレードによる)。
プレッシャー: 最大 80-85 bar (グレードと厚さによって異なります)。
化学薬品: pH 0 ～ 14、ただし各充填剤には特定の制限があります。
ガラス入り：HF、強アルカリには使用できません。
シリカ入り：HF、強アルカリには使用できません。
硫酸バリウム入り：溶融アルカリ金属、フッ素ガスには使用できません。
カーボン充填: 強力な酸化剤には使用できません。
よくある 3 つの間違い:
(1) メディアに間違ったフィラーを使用する: 選択する前に化学的適合性を確認してください。
(2) 締めすぎ: 変性 PTFE には制御されたトルクが必要です。過度の圧縮は材料を損傷します。
(3) 温度制限を超えている: フィラーは PTFE の温度範囲を拡張しません。 PTFE マトリックスにより性能が制限されます。
すべての注文に対して、完全な設置仕様とガイダンスを提供します。お問い合わせ技術サポートを受けるには。
