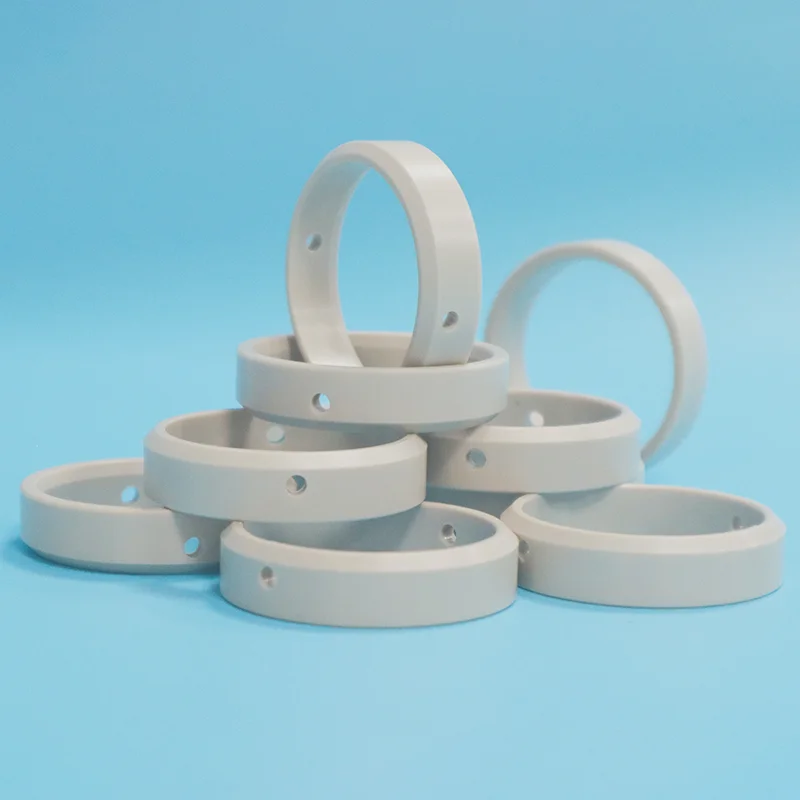

カスタム機械加工された PTFE 部品

Taifno は、カスタム機械加工 PTFE 部品を提供する専門メーカーです。当社の専門家チームは、CAD 図面、PDF ファイル、または手書きのスケッチに基づいてコンポーネントを作成します。当社では、バージン PTFE やさまざまな充填グレード (ガラス繊維、カーボン繊維、二硫化モリブデン、ブロンズ、PEEK など) を含む幅広い材料を取り扱っており、それぞれが特定の性能要件を満たすように設計されています。

今すぐ見積もりをリクエストしてください。 24 時間以内に対応し、ソリューションと価格について話し合い、無料サンプルを提供します。

カスタム機械加工 PTFE 部品とは何ですか?

PTFE カスタム部品は、既製の標準ではなく、正確な仕様に合わせて PTFE 樹脂から製造される精密機械加工または成形部品です。標準サイズが適合しない場合、フランジが標準外である場合、またはアプリケーションで特定の形状、公差、または材料グレードが必要な場合にこれらが必要になります。

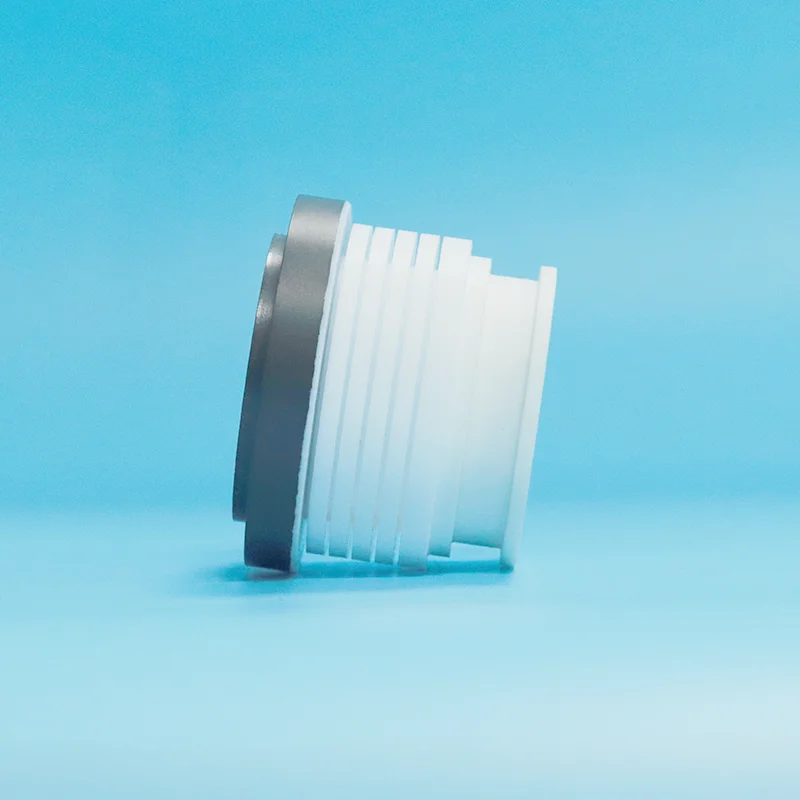

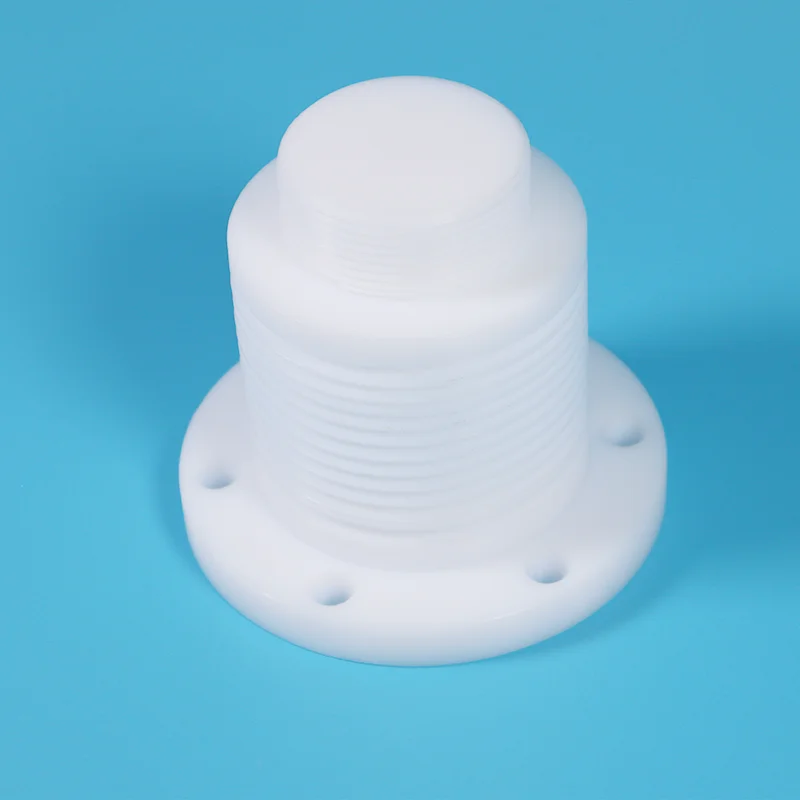

例: カスタム ガスケット、バルブ シート、ピストン リング、ベアリング パッド、ベローズ、絶縁体など、描画できるあらゆる形状を PTFE から作成できます。

主な材料特性:

化学的不活性: ほぼすべての化学物質、酸、アルカリ、溶剤、炭化水素に耐性があります。

温度範囲: -180°C ～ +200°C の連続使用 (短期的には +300°C まで)

最低の摩擦: 係数は 0.04 と低く、固体材料の中で最も低くなります。

非粘着性の表面: メディアの付着や蓄積を防ぎ、掃除が簡単です。

電気絶縁性: 優れた誘電特性

FDA 準拠: 食品グレードと生体適合性グレードをご用意しています

製造工程

PTFE カスタム パーツは、次の 2 つの主要なプロセスを通じて製造できます。

カスタム PTFE 部品を選択する理由

問題: 標準部品が適合しない

比較: カスタム PTFE、標準、改良型 PTFE

コストとパフォーマンスの比較

重要な洞察: 標準的な PTFE 部品のコストは 50 ドルになる可能性があります。カスタム PTFE 部品には 200 ドルかかる場合があります。ただし、標準パーツが 3 か月ごとに故障し、カスタム パーツが 3 年間持続する場合、カスタム パーツの方が最初の 1 年はコストを節約できます。

ダウンタイム、労力、再作業が追加されますか?カスタムは毎回勝利します。

アプリケーション

第一次産業

代表的なカスタムパーツ

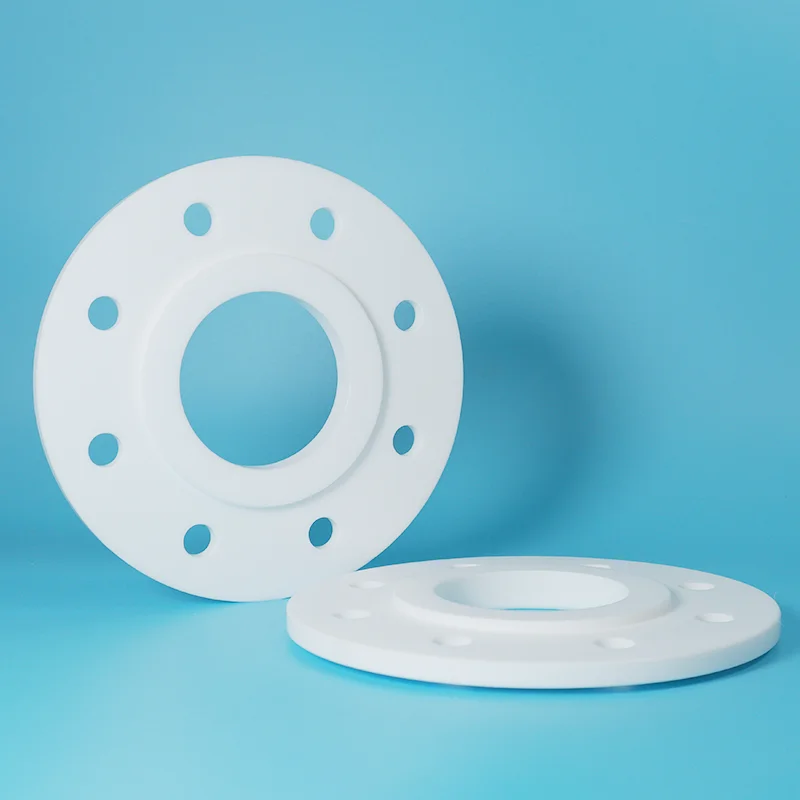

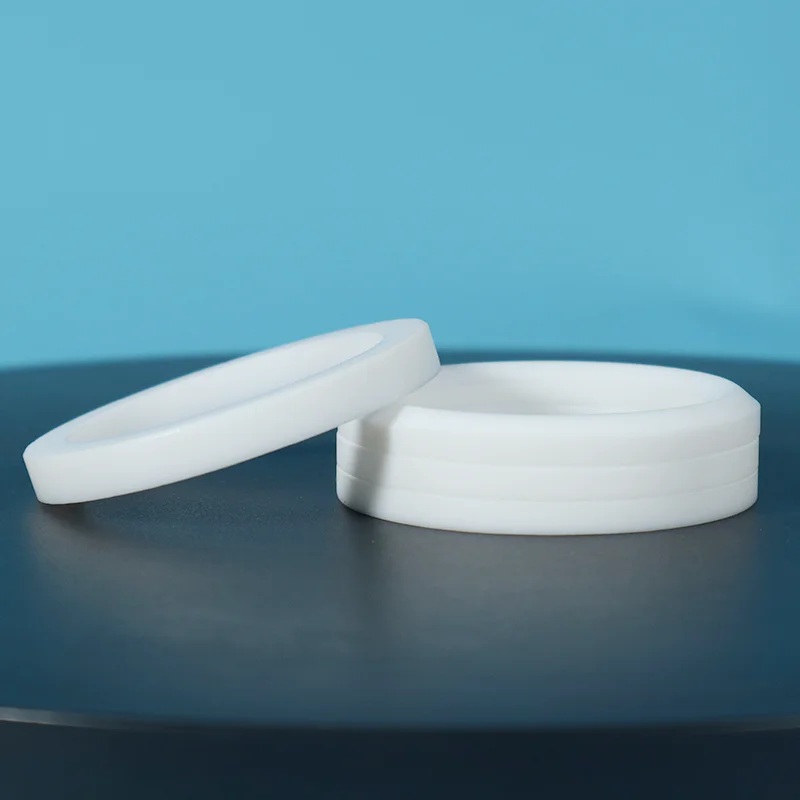

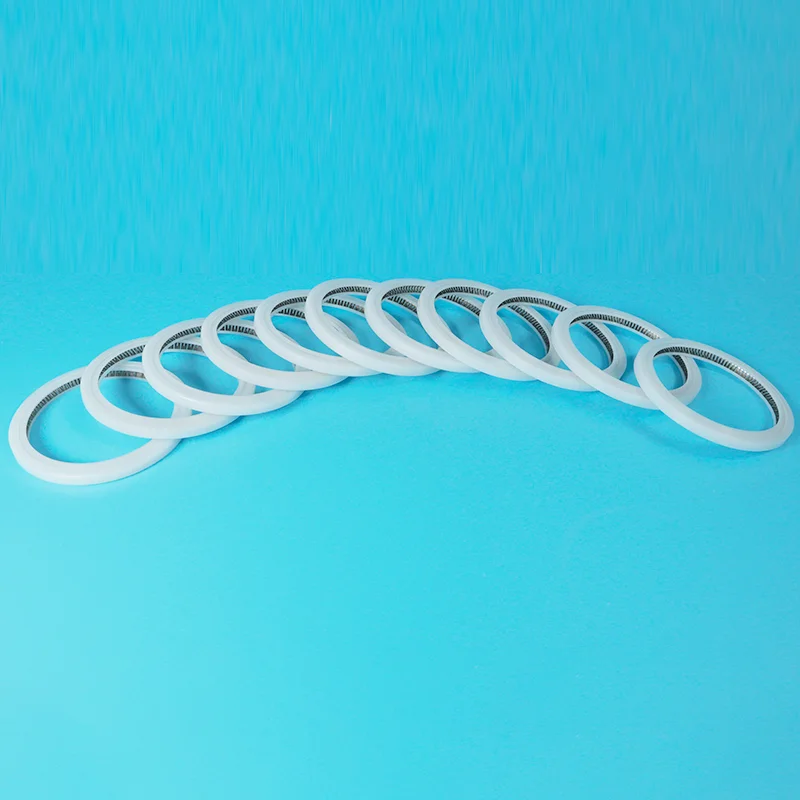

シールとガスケット: あらゆる形状、あらゆるサイズ、カスタム形状

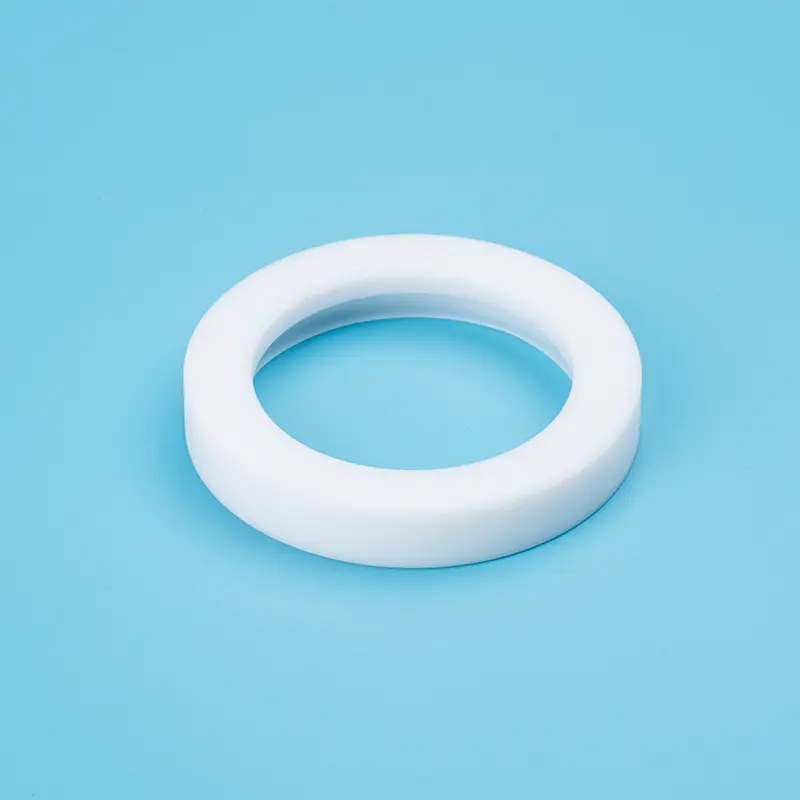

ブッシングとベアリング: スリーブ ベアリング、スラスト ワッシャー、フランジ付きブッシング

バルブコンポーネント: バルブシート、プラグ、ボール、ダイヤフラム

電気絶縁体: スタンドオフ、スペーサー、コネクタ本体

ピストン リング: コンプレッサー リング、ガイド リング、ウェア バンド

実験器具: ビーカー、試験管、漏斗、るつぼ、カスタム寸法

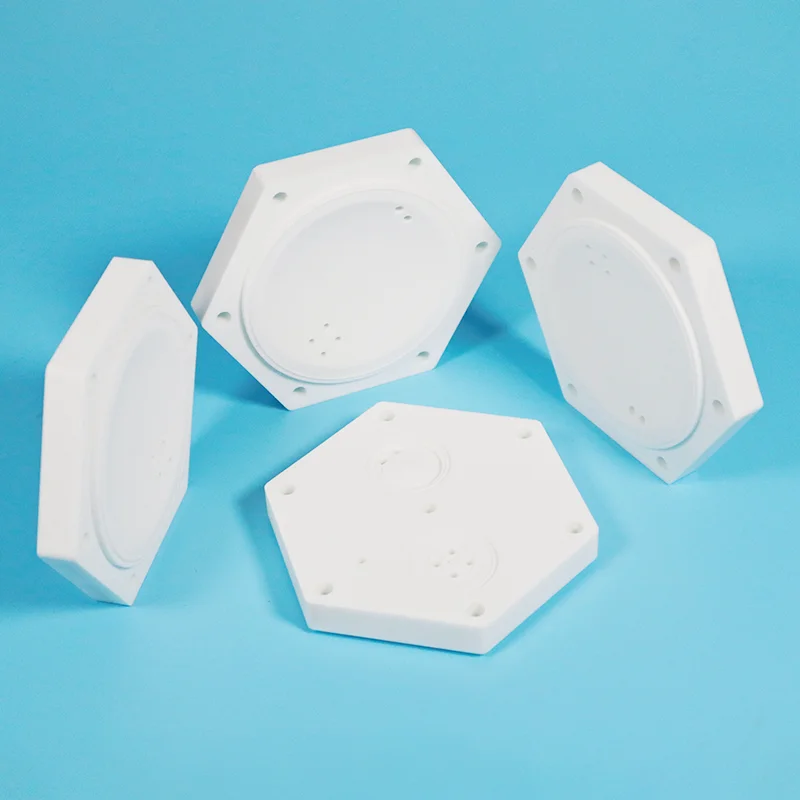

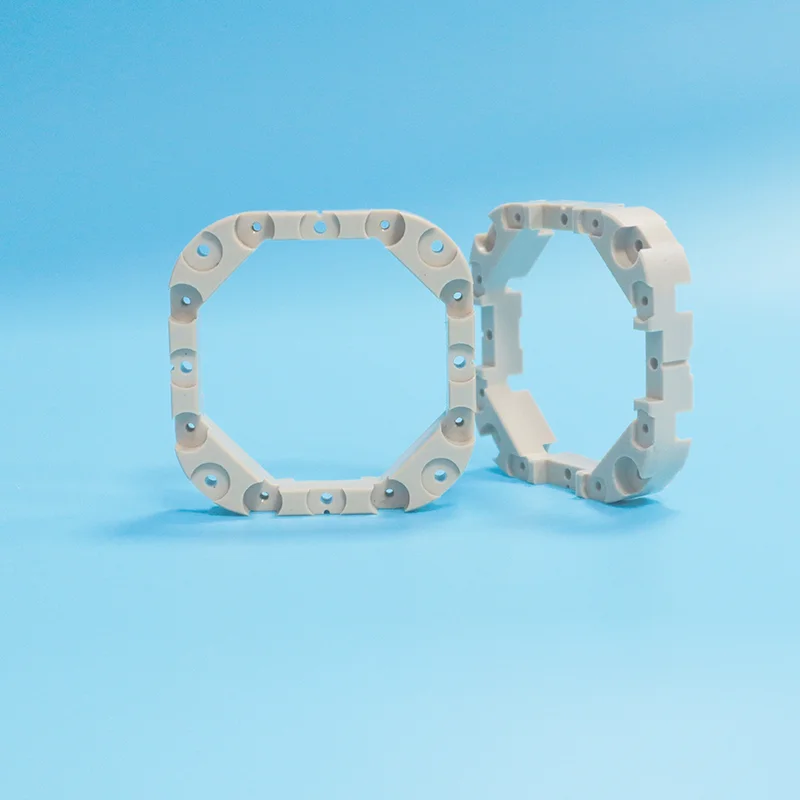

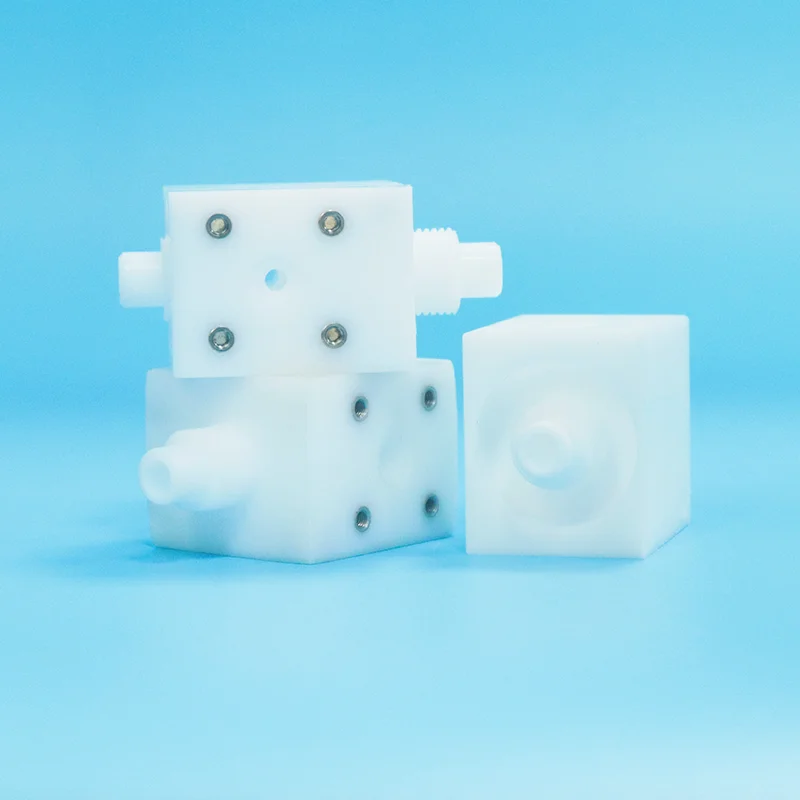

複雑なコンポーネント: 多機能パーツ、描画可能な任意の形状

材料グレードのオプション

クイックセレクションガイド

現実世界のアプリケーション

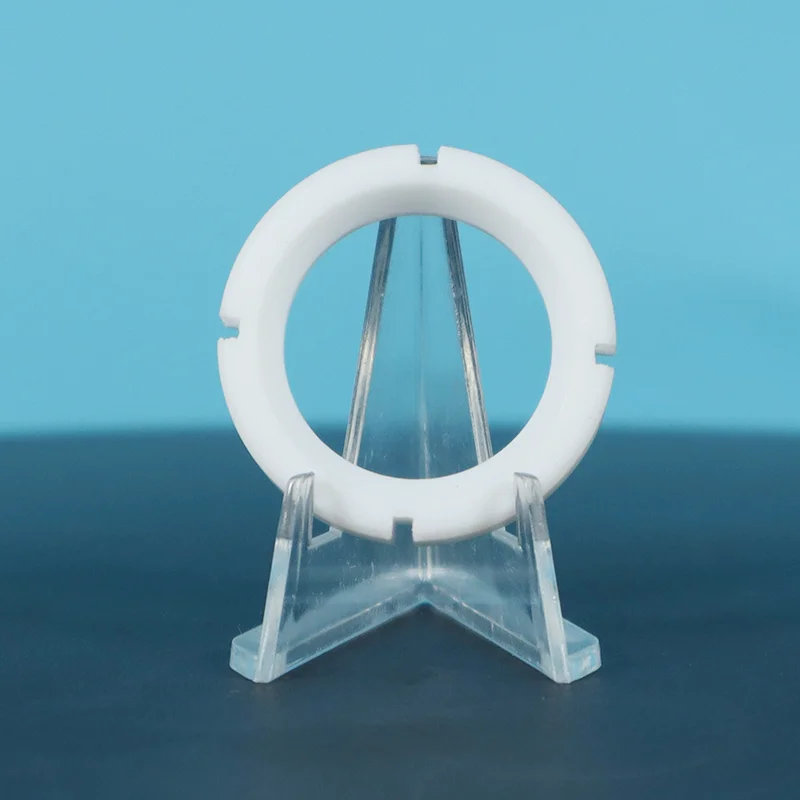

ケーススタディ 1: カスタム バルブ シート — 6 倍の長寿命

課題: 化学プラントのボールバルブのサイズは標準ではありませんでした。標準の PTFE バルブシートは適合しませんでした。工場では標準シートを現場で修正しましたが、時間と費用がかかり、シール性能が損なわれました。 3～4ヶ月ごとに水漏れが発生していました。

解決策: 正確なバルブ寸法に合わせてカスタム加工された PTFE バルブ シート。研磨媒体での耐摩耗性を高めるガラス入りグレード。

結果: 完璧にフィットしました。修正は必要ありません。シートは 2 年以上持続し、改良された標準シートよりも 6 倍長く使用できました。年間 8,000 ドルの変更コストとダウンタイムが削減されました。

ケーススタディ 2: 複雑な PTFE コンポーネント — 厳しい公差を実現

課題: 半導体装置メーカーは、±0.02 mm の公差、複数の機能、クリーンルームで使用できる超高純度の複雑な PTFE コンポーネントを必要としていました。標準的なPTFEでは寸法精度を満足できませんでした。

ソリューション: 温度管理された設備 (68 ～ 72°F) を使用した精密 CNC 加工により、寸法安定性を維持します。冷間流動を防ぐために応力除去焼鈍が施されています。完全なトレーサビリティを備えたバージン高純度 PTFE。

結果: 複雑な形状が公差内で達成されました。クリーンルーム検証で汚染ゼロ。複数のリピート注文が入りました。

ケーススタディ 3: 大口径カスタムガスケット — 継ぎ目なし、漏れなし

課題: 化学プラントでは、直径 2000 mm のグラスライニング フランジ用の PTFE ガスケットが必要でした。このサイズでは標準ガスケットは入手できません。シートからカスタムカットしたガスケットは高価すぎる上、継ぎ目に弱点がありました。

ソリューション: 正確な直径 2000 mm に圧縮成形されたカスタム PTFE ガスケット、グラスライニングされたフランジ保護のために最適化された厚さ。

結果: 一体成型構造 – 継ぎ目なし。完璧なフィット感。ガラス張りのフランジに損傷はありません。ガスケットは 18 か月間漏れなく動作しました。

注: 実際のケースの結果はアプリケーション条件によって異なります。アプリケーション固有の推奨事項については、お問い合わせください。

技術仕様

PTFE の材料特性

次元の能力

品質保証

100% バージン樹脂素材 - 再研磨やリサイクル素材は使用していません。バッチごとに一貫した品質。

完全なトレーサビリティ – 原材料から完成品まですべてのバッチを追跡できます。リクエストに応じて材料証明書を入手できます。

精密機械加工 - 高度な CNC 機器を使用して、厳しい公差に合わせて精密機械加工されたコンポーネント。

ISO 9001:2015 認証済み - ISO 品質管理システムに基づいて認証された製造プロセス。

FDA 準拠グレードをご用意 — バージン PTFE および一部のグレードは FDA 21 CFR 177.1550 要件を満たしています。

無料の DFM サポート - お客様の設計を評価し、より低コストで同じ機能、より優れた製造性を実現する形状または材料の代替案を推奨します。すべての見積書に含まれています。

プロトタイプから生産まで - 単一のプロトタイプから大量生産まで、すべてがサポートされています。リードタイム：プロトタイプ5〜7日、生産7〜15日。

よくある質問

Q: カスタム機械加工 PTFE 部品の見積もりには何が必要ですか?また、どれくらいの時間がかかりますか?

A: 4 つのこと:

(1) 図面またはスケッチ: 3D (STEP/IGES)、2D (PDF)、または主要な寸法を含む手書きのスケッチ。

(2) 材質グレード: 不明な場合はお勧めします。

(3) 数量: 試作品、小ロット、または量産。

(4) 用途: 温度、媒体、圧力 (適切なグレードを推奨します)。

見積もりの​​所要時間: 24 時間。

プロトタイプのリードタイム: 5～7 日。

生産リードタイム: 7〜20日。

配送: 航空便で 5 ～ 15 日。海は15〜30日。

Q: どのような公差を達成できますか?また、カスタム費用はどれくらいかかりますか?

A: 標準公差: ±0.05mm。

精度：±0.02mm。

コストは、複雑さ、サイズ、材質、公差、数量によって異なります。

コストの比較: 標準部品のコストは 50 ドルになる可能性があります。カスタム パーツには 200 ドルかかる場合があります。ただし、標準部品を 3 か月ごとに交換する必要がある場合、カスタム部品は最初の 1 年で元が取れます。

当社は、コスト削減のための設計の最適化を支援します。すべての見積もりに対して無料の DFM フィードバックを提供します。隠れた手数料はありません。完全な透明性。

Q: 制限は何ですか?また、間違いを避けるにはどうすればよいですか?

A: 温度: -180°C ～ +200°C (短期的には最大 +300°C)。

化学的制限:

バージン PTFE: 溶融アルカリ金属またはフッ素には使用できません。

ガラス入り：HF、強アルカリには使用できません。

カーボン充填: 強力な酸化剤には適していません。

最も一般的な間違い: 射出成形用に設計する (PTFE は射出成形できない)、公差を厳密に指定しすぎる (コストが増加する)、メディアに間違ったグレードを選択する。

私たちは、すべての見積もりで無料の DFM レビューを行うことで、こうした問題を回避できるようお手伝いします。当社は設計を評価し、互換性を確認し、適切なグレードを推奨し、低コストでの形状の代替案を提案します。

私たちは部品を作るだけではなく、シーリングの問題も解決します。
