PTFE および特殊パッキンの信頼できるメーカーをお探しの場合は、こちらをご検討ください。タイフノ中国から。当社は ISO 9001 および ISO 14001 認証を取得しており、当社の製品は CE や FDA などの国際規格を満たしています。当社は、OEM カスタマイズと専門的な技術サービスを提供し、お客様の特定の機器、メディア、業界の要件に基づいて適切なソリューションを推奨します。
グランドパッキンは、ポンプ、バルブ、ミキサーのスタフィングボックスに設置され、動的シールを実現する編組シール材です。グランドナットを締めると、パッキンがシャフトとハウジングの両方に対して半径方向に拡張し、時間の経過とともに調整できるシールを形成します。パッキンが摩耗すると、グランドナットを締め直すとシール力が回復します。
彼らが解決する問題:O リングと静的シールが可動シャフトで機能しません。ゴムは化学薬品により劣化します。 PTFEパッキンは柔らかいですが耐摩耗性に劣ります。用途に応じて必要な材質も異なるため、1 つのパッキンがすべてに適合するわけではありません。間違ったパッキンを選択すると、頻繁な交換、生産のダウンタイム、およびコストのかかるメンテナンスが必要になります。
適した用途:クリーンな化学薬品、酸、溶剤、食品/医薬品、水、低圧蒸気。
主な特長: 摩擦が最も低く、化学的に不活性、自己潤滑性、非汚染性。
制限：柔らかく、耐摩耗性が低いため、スラリーや汚れた液体には適していません。
利用可能なグレード：FDA準拠のバージンPTFE（オイルフリー）。ダイナミックポンプ用にはシリコン/グラファイトを配合した PTFE。拡張 PTFE (ePTFE) を採用し、適合性を向上させています。
適した用途:スラリー、砂、汚れた液体、研磨媒体、鉱業、パルプ、紙。
主な特徴:高い引張強度（1/5の重量で3倍のスチールワイヤー）、耐摩耗性、耐衝撃性。
制限：強力な酸化剤には適さず、柔らかいシャフトに傷が付く可能性があります (シャフト硬度 ≥45 HRC を使用してください)。
工事：純粋なアラミド糸、または低摩擦のため PTFE 表面を備えたアラミド コーナー。
適した用途:高温、高速、放熱、高温の油、薬品。
主な特徴:優れた熱伝導性、高い引張強度、耐クリープ性、自己潤滑性。
制限：高温の強力な酸化剤（硝酸、塩素）には使用できません。
工事：PTFE 分散またはグラファイト含浸を含むカーボンファイバー糸。
適した用途:高温蒸気、伝熱流体、極度の熱用途。
主な特徴:優れた熱伝導性、自己潤滑性、耐高温性、低摩擦性。
制限：強力な酸化剤には適さず、酸で酸化する可能性があります。
補強オプション:カーボンファイバー、グラスファイバー、304/316 SS線、インコネル線。
適した用途:食品、医薬品、紙パルプ、高速回転機器。
主な特徴:清潔で汚染がなく、切断と取り付けが簡単で、二重潤滑。
工事：四角いインターロック編みを施した高弾性繊維。
|
特徴 |
PTFEパッキン |
アラミド/PTFE |
カーボンファイバー |
黒鉛 |
合成繊維 |
|
温度 |
-180～+200℃ |
-180～+200℃ |
-180～+200℃+ |
+650℃まで |
-180～+200℃ |
|
耐薬品性 |
★★★★★ pH0～14 |
★★★★☆ pH1～13 |
★★★★☆ |
★★★★☆ |
★★★★☆ |
|
耐摩耗性 |
★☆☆☆☆ |
★★★★★ |
★★★★☆ |
★★★☆☆ |
★★★★☆ |
|
摩擦 |
★★★★★ 最低 |
★★★★☆ |
★★★★☆ |
★★★★☆ |
★★★★☆ |
|
FDA準拠 |
✅ はい |
❌ いいえ |
❌ いいえ |
❌ いいえ |
✅ はい |
|
最適な用途 |
クリーンケミカル、食品/医薬品 |
スラリー、研磨剤 |
高熱、高速 |
極度の熱、蒸気 |
食品、医薬品、パルプ |
|
あなたのサービスが次のような場合は... |
選ぶ... |
なぜ |
|
クリーンな化学薬品、酸、溶剤、食品/医薬品 |
PTFEパッキン |
最低の摩擦、普遍的な耐薬品性 |
|
スラリー、砂、汚れた液体、研磨剤 |
アラミド/PTFE |
最も丈夫で、研磨材の中で PTFE よりも 5 ～ 10 倍長い |
|
高温 (+260°C ～ +350°C+) |
カーボンファイバー |
PTFE が機能しない場合の熱処理に対応 |
|
極度の熱（+350°C ～ +650°C）、蒸気 |
黒鉛 |
最高温度に対応 |
|
食品、医薬品、高速機器 |
合成繊維 |
FDA準拠、クリーン、非汚染 |
|
わからない？媒体、温度、圧力をお送りください。 |
お勧めします |
無料の技術相談 |
|
業界 |
応用 |
推奨タイプ |
|
化学処理 |
ポンプ、バルブ、ミキサー - 酸、溶剤、腐食剤 |
PTFE、アラミド/PTFE、カーボンファイバー |
|
医薬品 |
滅菌処理、API 製造 - FDA 準拠 |
PTFE(オイルフリー)、合成繊維 |
|
食べ物と飲み物 |
衛生ポンプ、バルブ - FDA 準拠 |
PTFE（オイルフリー、FDAグレード）、合成繊維 |
|
石油とガス |
泥水ポンプ、坑口バルブ - 高圧、H₂S |
アラミド/PTFE、カーボンファイバー |
|
紙パルプ |
ストックポンプ、蒸解缶 - 研磨スラリー |
アラミド/PTFE、合成繊維 |
|
マイニング |
スラリーポンプ - 砂、鉱石粒子 |
アラミド/PTFE |
|
発電 |
ボイラー給水ポンプ、蒸気システム |
グラファイト、カーボンファイバー |
|
上下水道 |
下水ポンプ、砂処理 |
アラミド/PTFE |
渦巻ポンプ
往復ポンプ
ミキサーおよび撹拌機
バルブステム
コンプレッサー
反応器シール

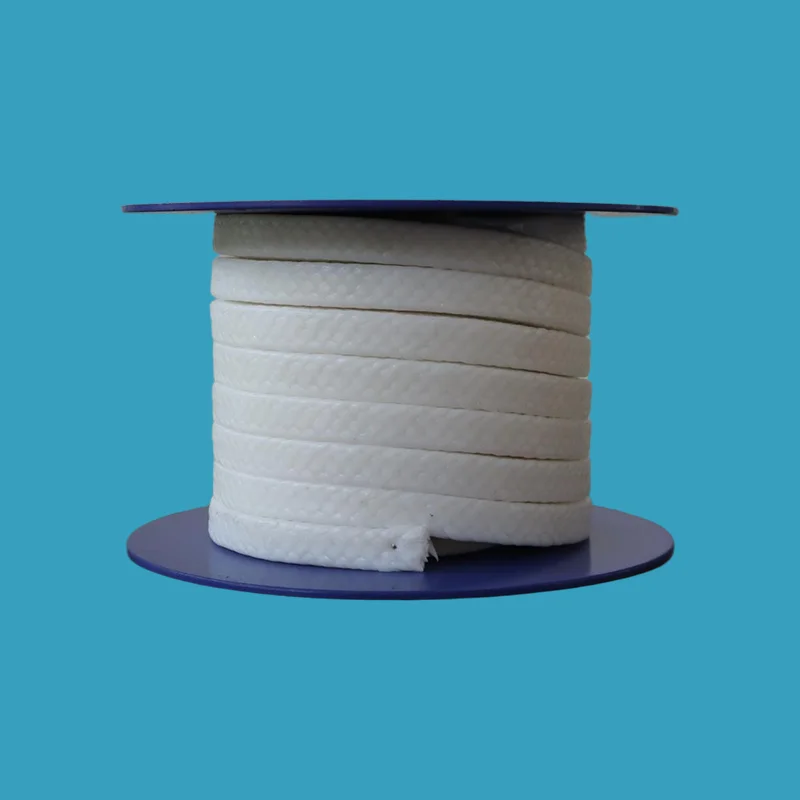

PTFE パッキンは、pH 0 ～ 14 のほぼすべての化学薬品、酸、アルカリ、溶剤などに耐性があります。クリーンな化学薬品や FDA 規制のサービスに最適です。

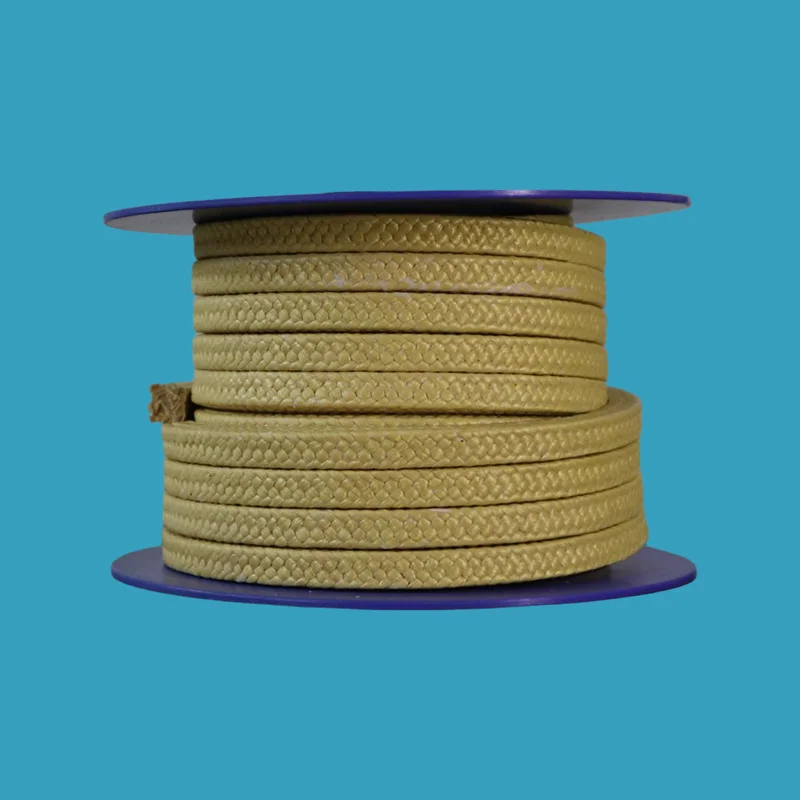

アラミド/PTFEパッキン非常に丈夫で、PTFE パッキンが細断されても耐えられます。スラリー、砂、結晶、汚れた液体を処理し、研磨サービスにおいて PTFE よりも 5 ～ 10 倍長持ちします。

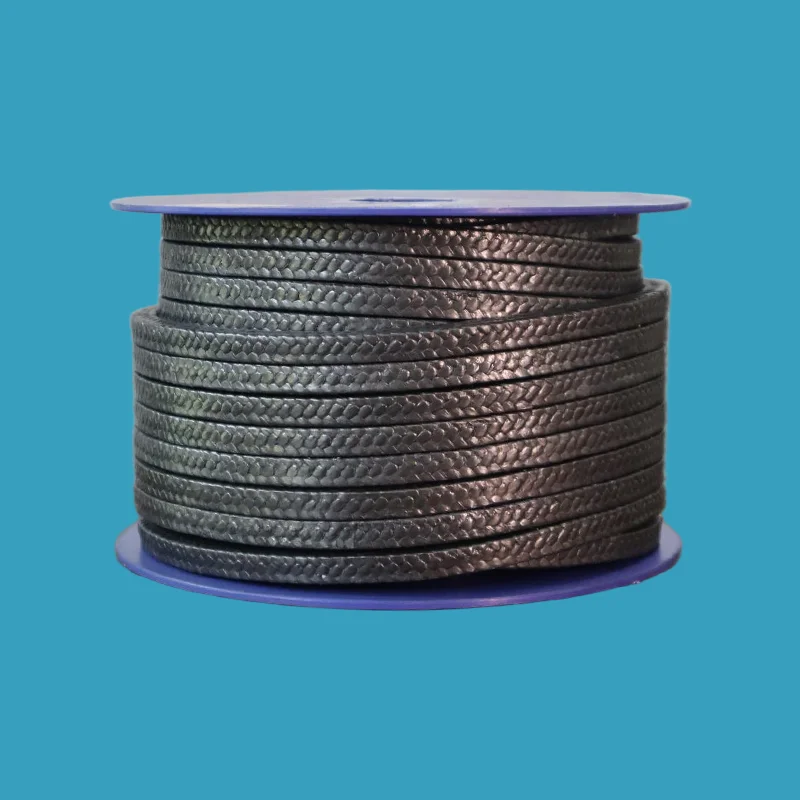

グラファイトパッキンは最高 +650°C まで耐えられ、極度の熱や蒸気に最適です。炭素繊維パッキンは優れた熱伝導性を発揮し、摩擦熱を放散します。
O リングとは異なり、グランド パッキンは磨耗しても締め直すことができるため、耐用年数が延長され、ダウンタイムが削減されます。

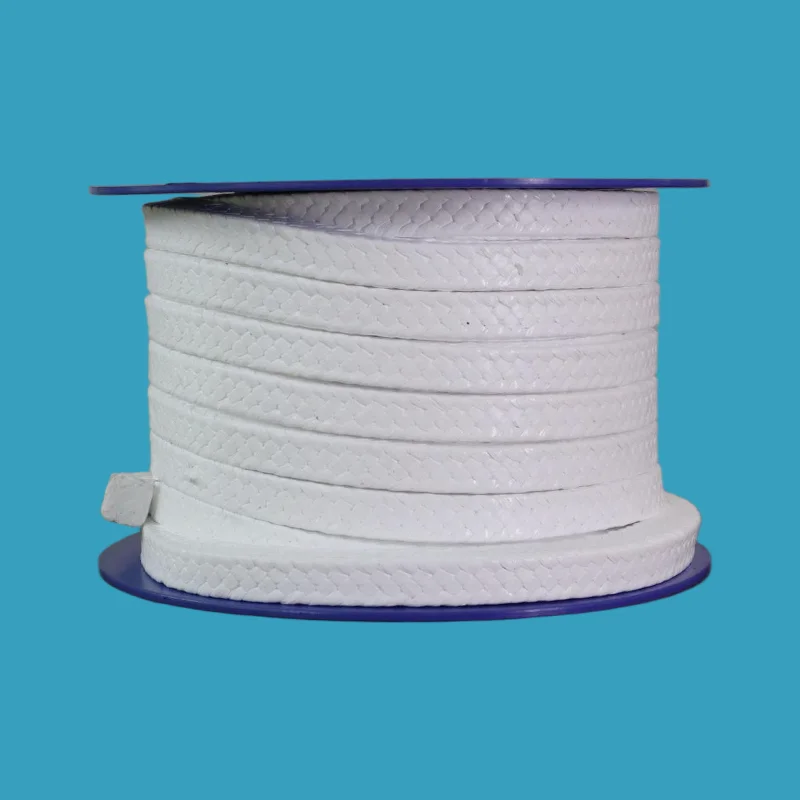

オイルフリーPTFE合成繊維パッキンは、食品および医薬品用途向けの FDA 21 CFR 177.1550 に適合しています。
1 つの材料がすべての用途に適合するわけではありません。特定の媒体、温度、圧力、速度に応じて適切なパッキンを選択してください。
A: PTFE パッキンは柔らかく、低摩擦で化学的に不活性なので、きれいな化学薬品、食品/医薬品、きれいな水に適しています。これは最も低コストのオプションですが、耐摩耗性がゼロで、スラリーや汚れた流体中ではすぐに摩耗します。
アラミド/PTFE パッキンは丈夫で耐摩耗性があり、スラリー、砂、汚れた液体、研磨媒体に適しています。コストは 2 ～ 3 倍かかりますが、研磨サービスでは 5 ～ 10 倍長持ちします。
簡単なルール:
クリーンな流体→PTFEパッキン。
固形物を含む汚れた流体→アラミド/PTFEパッキン。
習慣ではなく、メディアに基づいて選択してください。さらに詳しい選択ガイドが必要な場合は、お気軽に Taifno までお問い合わせください。
A: グラファイトパッキンは +650°C まで対応します。極度の熱、蒸気、および高温の流体に最適です。
カーボンファイバーパッキンは +350°C+ まで対応します。PTFE が軟化する場合の高速および熱放散に最適です。
PTFE パッキンは +200°C に制限されます。これを超えると PTFE が軟化して押し出されます。
簡単なルール:
+350℃以上 → グラファイト。
+260°C ～ +350°C → カーボンファイバー。
+200°C 未満 → PTFE (化学物質の場合) またはアラミド (研磨剤の場合)。
選択にサポートが必要ですか?温度、メディア、ポンプのデータをお送りください。1 回の返信で適切な梱包をお勧めします。
A: よくある間違いが 2 つあります。
(1) グランドを締めすぎると、過度の圧縮はパッキンを損傷し、摩擦熱を増加させ、シャフトの摩耗を加速させます。トルクレンチを使用し、当社の取り付け仕様に従ってください。
(2) 用途に合わないパッキンを使用した場合: 研磨サービスでの PTFE パッキンは数週間で摩耗します。クリーンケミカルサービスにおけるアラミド/PTFE パッキンはコストが高くなりますが、メリットはありません。媒体、温度、圧力、速度に応じてお選びください。
