透かしライン入り PTFE 封筒ゴムガスケット
  • 透かしライン入り PTFE 封筒ゴムガスケット透かしライン入り PTFE 封筒ゴムガスケット
  • 透かしライン入り PTFE 封筒ゴムガスケット透かしライン入り PTFE 封筒ゴムガスケット
  • 透かしライン入り PTFE 封筒ゴムガスケット透かしライン入り PTFE 封筒ゴムガスケット

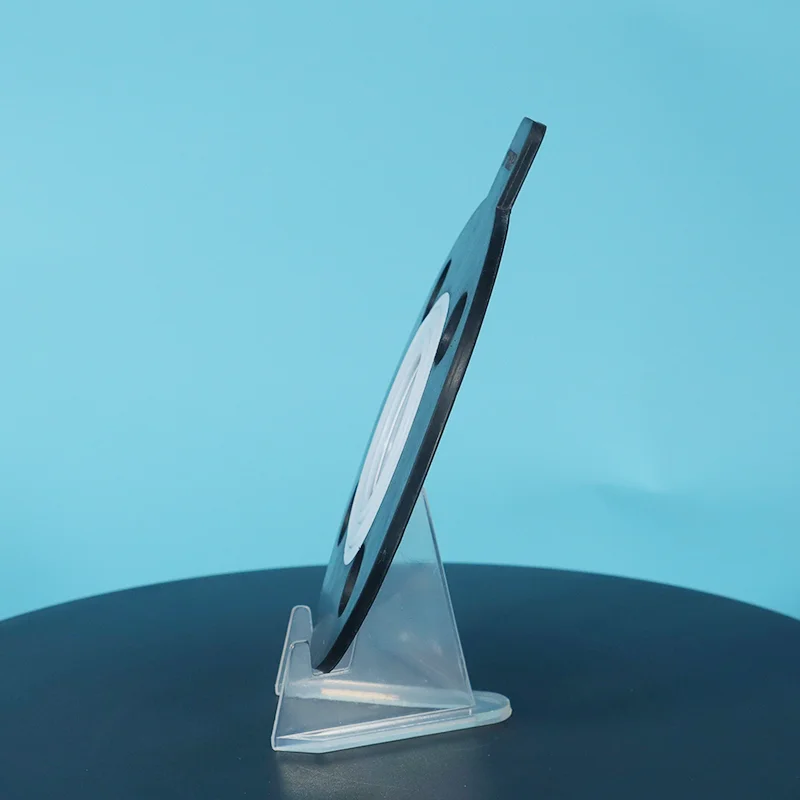

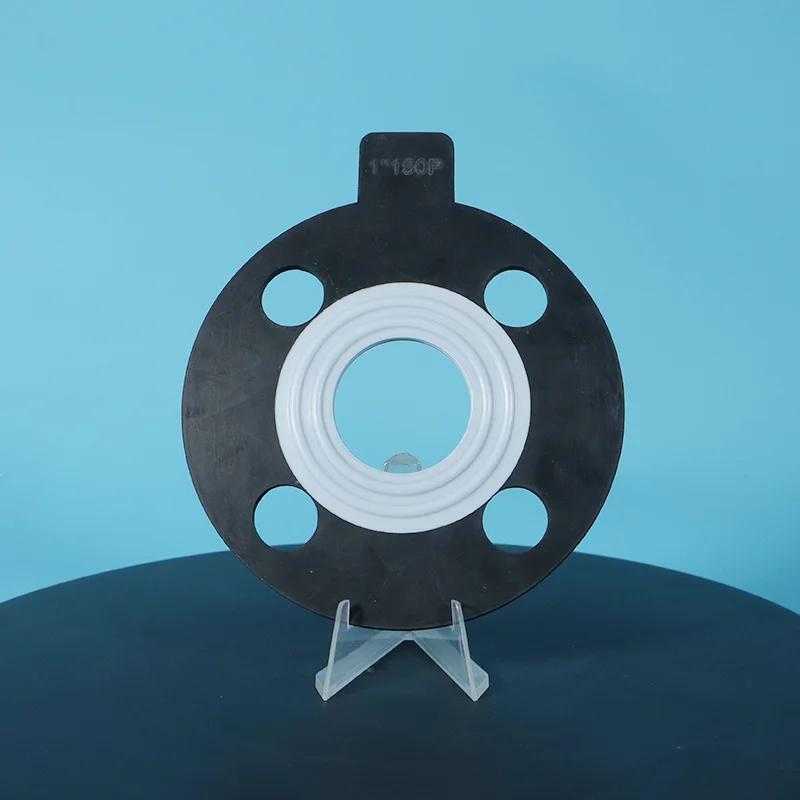

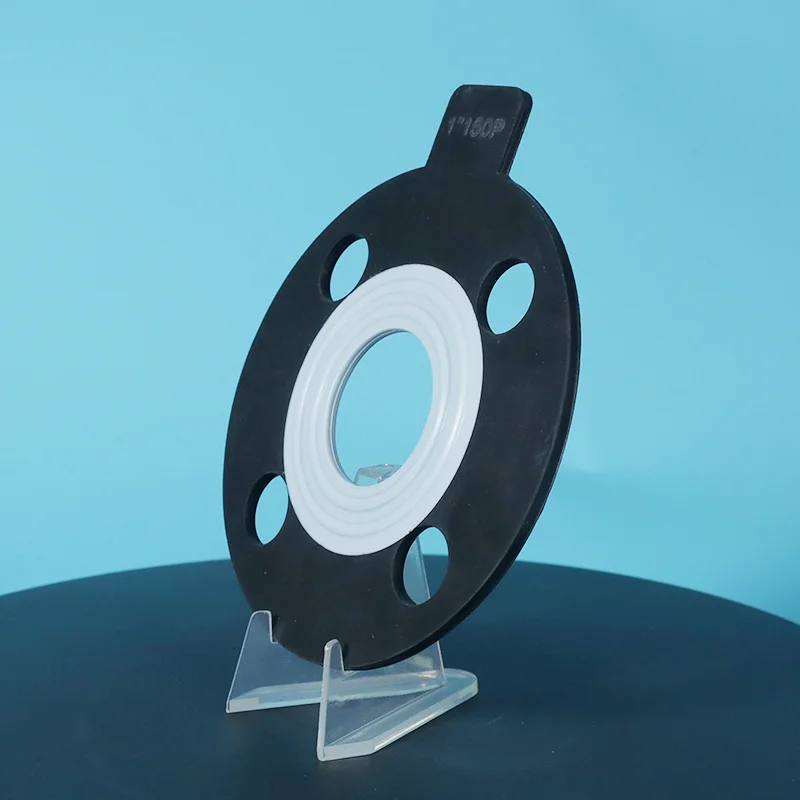

透かしライン入り PTFE 封筒ゴムガスケット

Taifno は 20 年以上の業界経験を持つ信頼できる工場です。透かしライン付き PTFE エンベロープ ゴム ガスケットは、PTFE の耐薬品性とゴム コアの柔軟性と回復性を兼ね備えています。 EPDM、NBR、シリコーン、FKM コアが用意されており、化学処理、配管システム、耐食性と柔軟なシール性能の両方が必要な用途に適しています。
    評価: 5.0
    (評価数: 1)
    構造ラバーコア+PTFEジャケット
    表面水紋(鋸歯状)
    化学pH 0 ~ 14 · FDA オプション
    温度-180℃~+200℃
    Taifno PTFE エンベロープ ガスケット

    透かしライン入り PTFE 封筒ゴムガスケット

    PTFE で完全にカプセル化されたゴムコアで、シール面には水の波紋 (鋸歯状) パターンが付いています。 PTFE コーティングは、普遍的な耐薬品性 (pH 0 ~ 14) を提供します。水の波紋表面が鍵となります。低トルクで信頼性の高いシールを提供し、グラスライニングやプラスチックのフランジでのフランジの損傷を防ぎます。フランジのサイズ、媒体、温度を Taifno に送信していただければ、カスタマイズされたソリューションと工場直販価格を提供できます。

    PTFE envelope rubber gasket with watermark line from Taifno
    水紋シール面を備えた PTFE エンベロープゴムガスケット。

    透かし線入りPTFE封筒ゴムガスケットとは何ですか?

    PTFE ゴムコーティングされたガスケットは、PTFE コーティングで完全にカプセル化されたゴムコアで構成され、シール面に水の波紋 (鋸歯状) パターンを持つ複合シール ガスケットです。この設計は、ゴムの圧縮性と PTFE の耐薬品性、および鋸歯状の表面パターンのシール グリップを組み合わせたものです。

    構造:ゴムコアは圧縮性、回復性、および凹凸のあるフランジへの適合性を提供します。 PTFE コーティングは、普遍的な耐薬品性 (pH 0 ~ 14)、非粘着性の表面を提供し、媒体の汚染を防ぎます。水の波紋表面はシール面の鋸歯状のパターンであり、低いボルトトルクの下でも信頼性の高いシールグリップを提供し、滑りを防止し、ボルトの負荷要件を軽減します。
    PTFE envelope rubber gasket water ripple surface
    水の波紋面が低ボルト荷重時にフランジ面をグリップします。

    主な特徴

    低トルクシール水の波紋面は、滑らかな PTFE よりも少ないボルト荷重でフランジ面をグリップし、壊れやすいフランジを保護します。
    フランジに優しい柔らかいゴムコアと PTFE コーティングがグラスライニング、プラスチック、FRP フランジを保護します。
    耐薬品性PTFE コーティングは pH 0 ~ 14 への耐性を提供し、ゴムコアを化学的攻撃から保護します。
    圧縮率ゴムコアがフランジの凹凸を埋め、ボルトの緩みを補います。

    比較・選択ガイド

    ゴム被覆 PTFE vs 延伸 PTFE vs 固体 PTFE vs 外被ガスケット

    特徴 PTFEゴムコーティング 延伸PTFE(ePTFE) 固体PTFE 封筒ガスケット
    圧縮率 ★★★★★素晴らしい ★★★★★素晴らしい ★★☆☆☆貧しい ★★★☆☆適度
    回復 ★★★★★素晴らしい ★★★★☆良い ★★☆☆☆貧しい ★★★☆☆適度
    低トルクシール ★★★★★ウォーターリップルグリップ ★★★★☆順応性のある ★★☆☆☆ ★★★☆☆
    耐薬品性 ★★★★☆PTFEコーティング ★★★★★pH 0 ~ 14 ★★★★★ ★★★★☆
    温度範囲 -180℃~+200℃ -196 °C ~ +200 °C -180℃~+200℃ +260℃まで
    FDA準拠 ✅ はい (EPDM/シリコン) ✅ はい ✅ はい ⚠️フィラーによって異なります
    最適な用途 低トルク、ガラスライニングフランジ、プラスチックフランジ フランジの損傷、トルクの低下、化学薬品の使用 清潔な薬品、滑らかなフランジ 一般化学サービス

    クイックセレクションガイド

    あなたのアプリケーションが… 選ぶ… なぜ
    ガラスライニングフランジ、プラスチックフランジ - 低トルク + 耐薬品性が必要 PTFEゴムコーティング 水の波紋表面が低トルクシールを提供し、ゴムコアがフランジを保護します
    フランジの損傷または歪み - 適合性と耐薬品性が必要 延伸PTFE 凹凸に追従、純PTFE
    クリーンな化学薬品、滑らかなフランジ、最高の化学純度 固体PTFE 最大の耐薬品性、ゴム芯なし
    一般的な化学用途 + 中程度の圧縮性 封筒ガスケット 耐薬品性と圧縮性のバランスが良い

    満たされていないベースラインについては、バージンPTFE平形ガスケットページ;損傷したフランジについては、を参照してください。拡張PTFE製品、そして完全なPTFEエンベロープガスケットrange には、関連するフォームがリストされます。

    利用可能なゴムコアオプション

    EPDM -40℃~+120℃ 水、蒸気、低刺激の化学薬品。 ✅ FDA はい
    NBR(ニトリル) -30℃~+100℃ オイル、燃料、油圧作動油。 ❌ FDA いいえ
    シリコーン -60℃~+200℃ 高温、食品との接触。 ✅ FDA はい
    FKM(バイトン) -20℃~+200℃ 刺激性の化学物質、高温、油。 ❌ FDA いいえ

    主な用途

    業界 応用 なぜこのガスケットなのか
    グラスライニングされた機器 グラスライニング反応器、容器 低トルクで傷つきやすい面にも優しい
    プラスチック&FRPフランジ 樹脂配管、FRP設備 低トルクでフランジの損傷を防止
    化学処理 不均一なフランジ、ポンプ接続 ゴム芯が凹凸に追従
    食べ物と飲み物 サニタリー接続 - FDA 準拠 FDA準拠の材料が利用可能
    水処理 水道管、低刺激の化学薬品サービス EPDMコア+PTFEコーティング
    Taifno PTFE factory production area
    PTFEの生産地。
    Taifno PTFE molding equipment
    成形設備。
    Taifno PTFE batch control
    マテリアルハンドリングとバッチ制御。
    Taifno finished gasket stock
    完成したガスケットストック。

    技術仕様

    PTFEゴム被覆ガスケットの特性

    パラメータ 価値
    温度範囲 -180 °C ~ +200 °C (ゴムコアに応じて)
    pH範囲 0 ~ 14、PTFE コーティングにより普遍的な耐性を提供
    ゴムコアのオプション EPDM、NBR、シリコーン、FKM
    PTFE コーティングの厚さ 0.5 ~ 1.0 mm (標準)
    表面パターン 水紋・鋸歯状表面
    FDA準拠 あり (EPDM、シリコーングレード)
    サイズ範囲 標準フランジサイズとカスタム寸法

    品質保証

    100% バージン PTFE 樹脂バッチごとに一貫した品質。
    プレミアムラバーコア完全なトレーサビリティを備えた高品質エラストマー。
    完全なカプセル化PTFE はゴムのコアを完全に覆っており、ゴムが露出することはありません。
    FDA準拠のグレードをご用意EPDM およびシリコン グレードは FDA の要件を満たしています。
    完全なトレーサビリティリクエストに応じて材料証明書を入手できます。
    カスタムサイズ標準フランジ サイズとカスタム寸法をご用意しています。
    リードタイム標準サイズは 5 ~ 10 日。カスタムサイズは10〜15日かかります。
    PTFE material testing
    材料試験。
    PTFE dimensional inspection
    寸法検査。
    PTFE batch traceability
    バッチのトレーサビリティ記録。
    PTFE final quality check
    最終的な品質チェック。

    ケーススタディ: グラスライニング反応器内の水の波紋 PTFE エンベロープ ガスケット

    浙江省の農薬製造工場では、ガラス張りの反応器が、毎日 -0.09 MPa の真空と 0.8 MPa の窒素圧力の間で圧力サイクルを繰り返す厳しい化学処理条件にさらされました。繰り返される真空と正圧の変動により、元のガスケットは不十分な回復とシール応力緩和に悩まされ、その結果、頻繁なシール不良や漏れの問題が発生し、連続生産に影響を及ぼしました。

    耐薬品性、圧縮回復、動的シール性能の要件を満たすために、鋸歯状シール面を備えたゴムコア PTFE カプセル化ガスケットが交換ソリューションとして取り付けられました。 PTFE の外層は腐食性化学薬品に対して優れた耐性を提供し、ゴム製のコアは優れた弾性と圧縮補償を実現し、ガスケットが繰り返しの真空と圧力の変化に対応できるようにします。

    交換後、リアクターは 1 年以上にわたって漏れやシールの破損もなく確実に動作し、機器の安定性と動作の信頼性が大幅に向上しました。

    • 業界:農薬製造(浙江省)
    • 装置:グラスライニング反応器
    • 条件:-0.09 MPa の真空と 0.8 MPa の窒素圧の間で毎日循環
    • オリジナル:従来のガスケット - 回復不足、応力緩和、漏れ多発
    • 交換:鋸歯状シール面を備えたゴムコア PTFE カプセル化ガスケット
    • 結果:1 年以上漏れなく信頼性の高い動作が可能

    よくある質問

    透かしライン入り PTFE 封筒ゴムガスケットとは何ですか?いつ使用すればよいですか?

    PTFE ゴムコーティングされたガスケットは、PTFE コーティングで完全にカプセル化されたゴムコアで構成されており、シール面には水の波紋 (鋸歯状) の表面パターンがあります。ゴム製コアは圧縮性と回復性を提供し、不均一なフランジに適合し、ボルトの緩みを補います。 PTFE コーティングは耐薬品性を提供し、メディアの汚染を防ぎます。水の波紋表面は、ボルトトルクが低い場合でも信頼性の高いシールグリップを提供します。

    次の場合に使用します。ガラスライニングフランジ、プラスチックフランジ、FRPフランジ、低トルクシーリングが必要、凹凸のあるまたは損傷したフランジ表面、耐薬品性と圧縮性の両方が必要な用途。使用しない場合:+200 °C を超える極端な温度 (延伸 PTFE または金属ジャケットを使用)、ゴムコアが媒体と適合しない用途 (化学的適合性を確認)、または極度の耐噴出性を必要とする高圧用途。

    PTFE ゴムコーティングと延伸 PTFE、グラスライニング フランジにはどちらを選択すればよいですか?

    どちらもガラス張りのフランジに最適ですが、優先順位が異なります。PTFEゴムコーティング:ゴムコアは最大の圧縮性と回復性を提供します。水の波紋表面は、最小のトルクでシールグリップを提供します。 PTFE コーティングにより耐薬品性が向上します。最大限のフランジ保護、可能な限り低いトルクが必要で、ゴム製コアの材質がメディアと互換性がある場合に最適です。延伸PTFE (ePTFE):純粋な PTFE、ゴムコアなし。フランジの凹凸に適合します。優れた耐薬品性と温度範囲。メディアがゴムコアと互換性がない場合、FDA/USP への準拠が必要な場合、またはより広範な化学的互換性が必要な場合に最適です。

    簡単なルール:最低トルク+ゴム適合→PTFEゴムコーティング。化学的適合性 + FDA 準拠 → ePTFE。

    制限は何ですか?そして最もよくある間違いは何ですか?

    温度:-180 °C ~ +200 °C (ゴムコアによって異なります)。化学薬品:pH 0 ~ 14、PTFE コーティングは普遍的な耐性を提供しますが、ゴムコアには化学的制限があります。プレッシャー:メタルコアガスケットよりも低いため、極度の高圧には対応しません。

    よくある 3 つの間違い:(1) メディアに不適切なゴム コアを使用する — PTFE コーティングがゴム コアを保護しますが、PTFE が損傷した場合は、ゴム コアがメディアと適合する必要があります。 (2) 締めすぎ - ゴムコアは柔らかいため、過剰な圧縮は PTFE コーティングを損傷する可能性があります。制御された取り付けで低トルクを使用してください。 (3) 温度制限を超える - ゴムコアの温度制限は PTFE コーティングよりも低く、ガスケット全体の制限は PTFE ではなくゴムコアによって設定されます。

    PTFE エンベロープ ガスケットの見積もりを取得する

    フランジのサイズ、メディア、温度、およびお好みのゴムコア (EPDM / NBR / シリコーン / FKM) をお送りください。 Taifno は PTFE コーティング、水の波紋パターン、厚さ、FDA グレード、納期を確認します (工場からの直接見積もり)。
