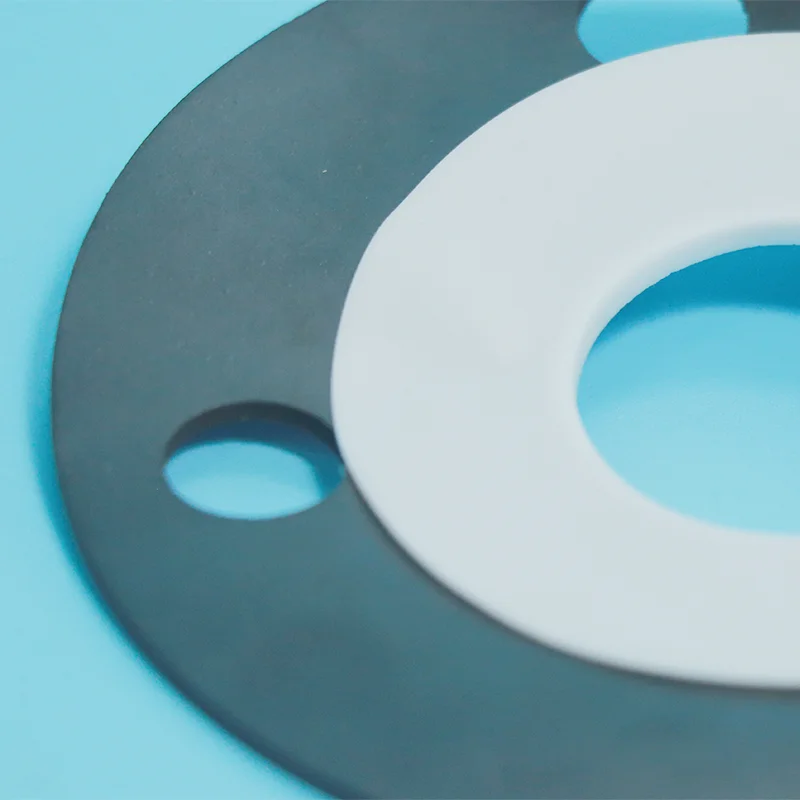

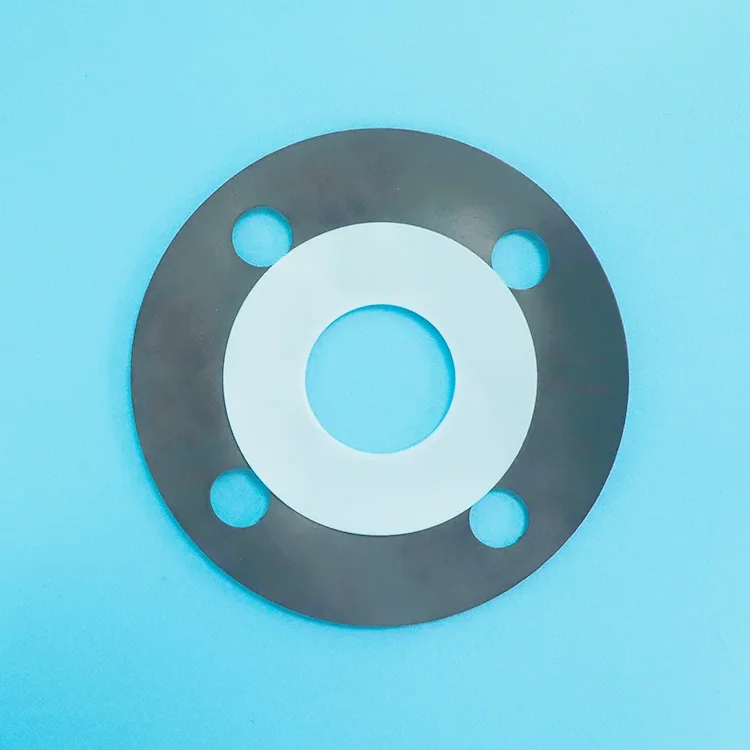

タイプ B PTFE 封筒ガスケット

タイプ B PTFE エンベロープ ガスケットは、PTFE ブロックから正方形の断面に機械加工され、スリットなしでフィラー コアを完全に封入します。タイプ A よりもシールの完全性が優れています。固体 PTFE よりも低コストです。

フランジ サイズとメディアを Taifno にお送りください。当社は専門メーカーであり、カスタマイズされたソリューションを提供できます。

Type B PTFE 封筒ガスケットとは何ですか?

タイプ B PTFE エンベロープ ガスケットは、固体 PTFE ブロックまたはシートから機械加工された PTFE 外側ジャケットで構成され、柔らかいフィラー コアを完全に封入します。タイプ A (外縁にスリット カットがある) とは異なり、タイプ B は正方形の断面で機械加工されており、スリットはありません。フィラー コアは PTFE エンベロープ内に完全に密封されています。

構造：

PTFE ジャケット: PTFE ブロックまたはシートから正方形の断面に機械加工され、スリットが露出することなくフィラー コアを完全に封入します。

フィラーコア: ノンアスベストゴムシート、圧縮繊維、グラファイト複合シー​​トなどの非金属材料

タイプ B 構造: 機械加工された正方形の断面を備えた完全なエンベロープ、スリットなし、露出した充填剤なし、より優れた密閉性

主な特徴:

スリットなし: フィラーコアは PTFE ジャケット内に完全に密封されており、露出した弱点はありません。

優れたシール完全性: 機械加工構造により、タイプ A と比較して優れたシール性能が得られます。

内径のマッチング: フランジの穴に合わせて内径を加工できるため、流れの乱流を防ぎ、浸食を軽減できます。

比較・選択ガイド

タイプ A vs タイプ B vs タイプ C vs ソリッド PTFE

クイックセレクションガイド

主な用途

技術仕様

タイプ B PTFE エンベロープ ガスケットの特性

利用可能なフィラーオプション

ケーススタディ

上海にある大規模な石油化学プラントでは、エチレン クラッカー ガス コンプレッサー (クラス 300) の出口パイプライン バルブが、腐食性媒体、高温、圧力変動、および頻繁な起動/停止サイクルにさらされる H2S を含む使用条件下で動作していました。オリジナルのうず巻形ガスケットは、長期使用中に巻線材料や充填材の腐食によりシール性能が徐々に失われ、潜在的な漏れのリスクが生じ、メンテナンスの必要性が増大しました。

これらの課題に対処するために、工場では既存のガスケットをタイプ B PTFE カプセル化ガスケットに置き換えました。完全に PTFE でジャケットされた柔軟なフィラーコアを特徴とするこの設計は、H₂S、酸、アルカリ、その他の攻撃的な化学薬品に対して優れた耐性を提供すると同時に、プロセス媒体と内部フィラー材料の間の直接接触を防ぎます。圧縮性コアは回復性能も向上し、ガスケットが動作中のフランジの不規則性や圧力変動を補償できるようになります。

タイプ B の PTFE カプセル化ガスケットは、設置後、エチレン クラッカー ガス コンプレッサーの出口バルブ用途で安定したシール性能を達成しました。 4 年間のターンアラウンド サイクル全体を通じて、システムは漏れゼロを維持し、メンテナンスの頻度を減らし、操作の安全性を向上させながら、要求の厳しい石油化学シーリング用途における PTFE カプセル化ガスケット技術の長期信頼性を実証しました。

よくある質問

Q: タイプ B PTFE エンベロープ ガスケットとは何ですか?いつ使用する必要がありますか?

A: タイプ B PTFE エンベロープ ガスケットは、正方形の断面を持つ機械加工された PTFE ジャケットで、スリットのない柔らかいフィラー コアを完全に封入しています。フルエンベロープはタイプ A (スリットタイプ) と比較して優れたシール完全性を提供し、露出したフィラーコアがなく、潜在的な弱点がありません。フランジ穴に合わせて内径を加工することができ、流れの乱れを防ぎます。

タイプ B を使用する場合: 中～高圧の腐食サービス (最大 5.0 MPa) では、タイプ A よりも優れたシール信頼性が必要ですが、固体 PTFE にお金を払いたくない場合。

タイプ B を使用しない場合: タイプ A で十分な、低圧でコスト重視の用途。高圧または大口径のサービスの場合は、タイプ C を検討してください。究極の化学純度および浸透リスクのない場合は、固体 PTFE を検討してください。

Q: タイプ B とソリッド PTFE ガスケット、どちらを選択すればよいですか?

A: タイプ B (エンベロープ) は、固体 PTFE よりも低コストで、PTFE ジャケットによる耐薬品性とフィラー コアによる圧縮性を提供します。

ただし、時間の経過とともに媒体が PTFE ジャケットに浸透すると、フィラーコアが攻撃される可能性があります。 固体 PTFE ガスケットは最大限の耐薬品性と純度を提供し、フィラーコアや浸透のリスクがありません。

しかし、コストは大幅に高く、弾力性も劣ります（スプリングバックを提供するフィラーコアがありません）。

簡単なルール:

Medium pressure, cost-conscious, corrosive service → Type B.

高圧、超高純度、重要なサービス、許容される浸透リスクなし → 固体 PTFE。

Q: 制限事項と最もよくある間違いは何ですか?

答え: 温度：+200℃まで。

プレッシャー：最大5.0MPa（50bar）。

化学薬品: pH 0-14 の汎用耐性、高温での溶融アルカリ金属または元素フッ素とは互換性がありません。 PTFE は、時間の経過とともに一部の化学物質 (硝酸、塩素、エチレンオキシド) に浸透する可能性があります。

よくある間違い:

(1) 媒体が PTFE に浸透する用途でのタイプ B の使用: 一部の化学物質は時間の経過とともに PTFE に浸透してフィラーコアを攻撃する可能性があるため、ガスケットを定期的に交換するか、固体 PTFE ガスケットを使用してください。

(2) 締めすぎ: 過度の圧縮は PTFE ジャケットを損傷する可能性があるため、制御されたトルクを使用してください。

(3) 間違ったサイズ選択: DN500 までのサイズには A および B タイプが推奨されますが、それより大きな直径の場合はタイプ C が推奨されます。
