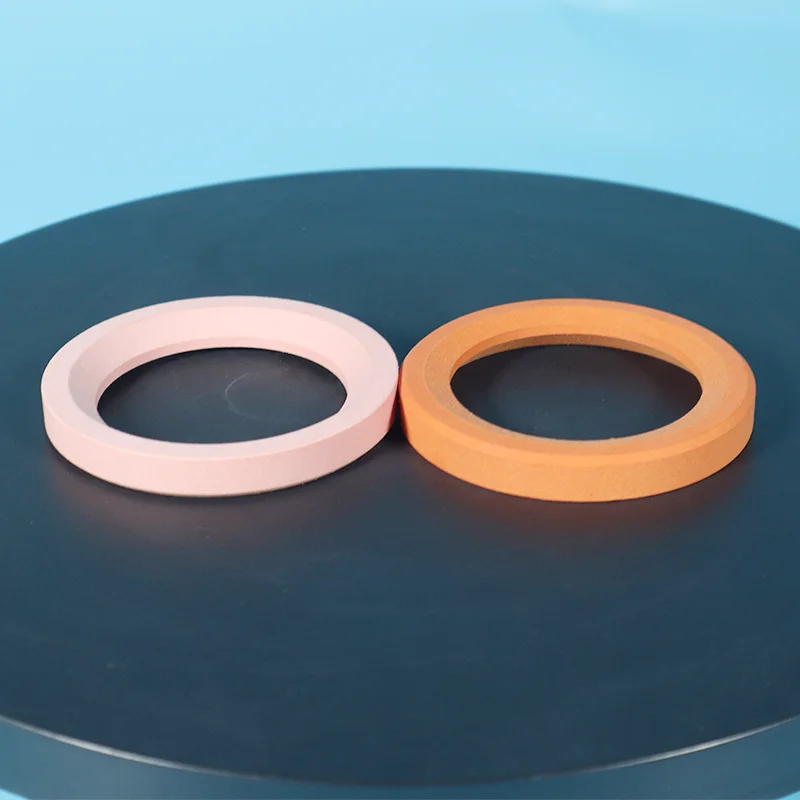

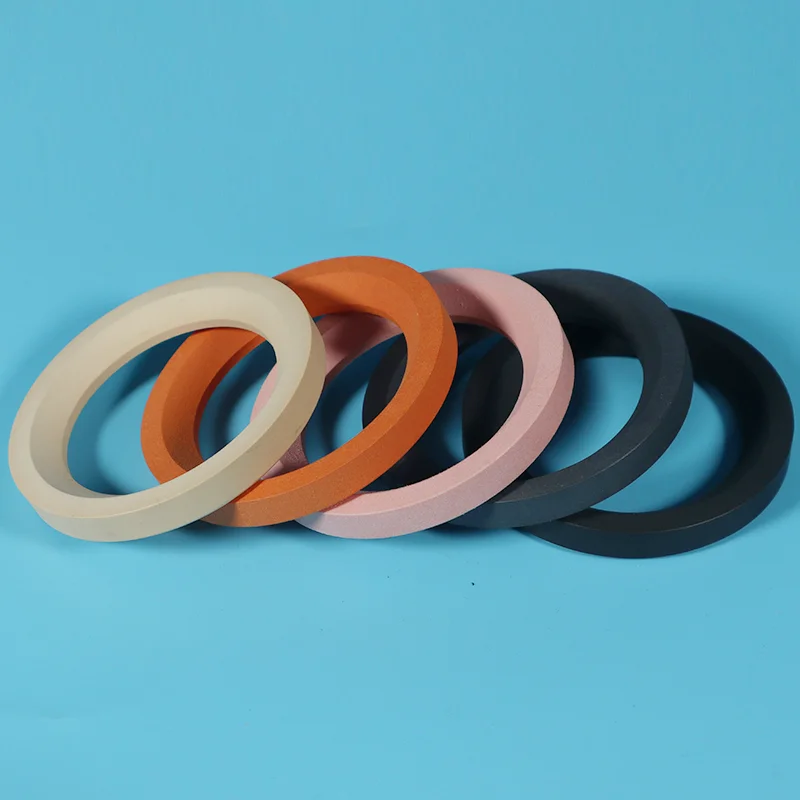

充填変性 PTFE バルブシート

充填変性 PTFE バルブシートは、ガラス繊維、カーボン繊維、または高度な変性樹脂を組み込んで精密に製造されており、耐薬品性を損なうことなく機械的強度と寸法安定性を高めています。

Taifno は、社内で研究開発と生産能力を備えた専門メーカーです。当社の製品は、CE および FDA 規格を含む複数の国際認証に準拠しており、ガラス繊維充填、炭素繊維充填、二硫化モリブデン (MoS₂) 充填、TFM™ 改質グレードなど、さまざまな仕様変更が可能です。

充填変性 PTFE バルブ シートを選択する理由

バージン PTFE の問題

3 つの主要な利点

1. 耐クリープ性の向上

標準的な PTFE は、負荷が続くと永久に変形するため、漏れが発生し、頻繁に交換されます。 TFM™ 変性樹脂やガラス/カーボン充填グレードを含む変性 PTFE コンパウンドは、負荷時の変形に耐え、長期間使用してもシール力を維持します。その結果、トルクをより長く保持し、より密閉性の高いバルブシートが実現しました。

2. 優れた耐摩耗性

研磨媒体、スラリー、砂、または結晶化した流体の中のバルブ シートは、すぐに摩耗します。ガラス充填 PTFE は圧縮強度と剛性が向上し、カーボン充填グレードは低摩擦と熱放散を実現します。耐摩耗性の向上により、耐用年数がバージン PTFE よりも 3 ～ 5 倍長くなります。

3. 低い浸透速度

重要な化学サービスでは、媒体がバージン PTFE にゆっくりと浸透し、バルブ本体を攻撃したり、大気中に逃げたりする可能性があります。 TFM™ PTFE のような変性 PTFE 樹脂は、より緻密なポリマー構造を備えているため、浸透が大幅に減少し、シールの完全性が向上します。

比較: 変性 PTFE とバージン PTFE

コストとパフォーマンスの比較

重要な洞察: バージン PTFE は初期費用が安くなりますが、6 ～ 12 か月ごとに交換すると、部品 + 人件費 + ダウンタイムの累積コストは、3 ～ 5 年持続する改良 PTFE シートのコストをすぐに超えます。

性能比較

アプリケーション

第一次産業

代表的な設備

フローティングボールバルブおよびトラニオンマウントボールバルブ

バタフライバルブ

ゲートバルブとグローブバルブ

プラグバルブ

コントロールバルブとスロットルバルブ

現実世界のアプリケーション

ケーススタディ 1: 変性 PTFE による耐用年数の 4 倍の延長

課題: ある化学プラントでは、クリープ変形と漏れのため、攻撃的な酸を扱う制御バルブの PTFE バルブ シートを 8 ～ 10 か月ごとに交換していました。交換に伴うダウンタイムには、イベントごとにバルブごとに 5,000 ドルの費用がかかります。

解決策: 耐クリープ性と寸法安定性が強化された TFM™ 改質 PTFE シートに切り替えました。

結果: シートは 3 年以上持続し、未使用の PTFE よりも 4 倍長持ちしました。バルブごとに 3 つの交換イベントが排除されました。

合計節約額: 3 年間でバルブあたり 15,000 ドル、さらに労働力と安全性のリスクが軽減されます。

ケーススタディ 2: ボールバルブの透過問題の解決

課題: ボールバルブメーカーの顧客は、変形、摩耗、浸透に対する十分な耐性が得られない PTFE バルブシートを使用していました。また、PTFE は膨張および収縮する傾向があり、シールが不完全になります。

メーカーは材料の専門家と協力して、バルブ シートの材料を TFM™ 変性 PTFE に変更しました。これにより、標準の PTFE よりもはるかに優れた変形抵抗と低い透過率が実現しました。

この材料はまた、より滑らかな表面仕上げを実現し、摩擦を軽減し、ボールとシートのシールを改善しました。

結果: 新しいシートは、耐浸透性が向上し、寸法安定性が向上し、構造的完全性が向上しました。同社は現在、化学処理、エタノール、石油・ガス、鉄道、製紙、食品産業での用途に向けて、直径 3/4 インチから 54 インチのサイズのこれらのバルブ シートを製造しています。

ケーススタディ 3: スラリーサービス用のガラス充填 PTFE

課題: 採掘作業では、研磨性の鉱石粒子を扱うスラリー バルブのバルブ シートを 4 ～ 6 週間ごとに交換していました。未使用の PTFE シートは急速に摩耗し、頻繁に生産が中断されました。

解決策: 耐摩耗性と強度が強化されたガラス入り PTFE シートにアップグレードされました。

結果: シートは 8 か月間持続し、未使用の PTFE よりも 8 倍長く持続しました。生産稼働時間が大幅に増加しました。メンテナンス間隔が数週間から数か月に延長されました。

注: 実際のケースの結果はアプリケーション条件によって異なります。アプリケーション固有の推奨事項については、お問い合わせください。

技術仕様

材料グレードのオプション

タイフノを選ぶ理由

100% バージン樹脂素材 - 再研磨やリサイクル素材は使用していません。バッチごとに一貫した品質。

完全なトレーサビリティ – 原材料から完成品まですべてのバッチを追跡できます。リクエストに応じて材料証明書を入手できます。

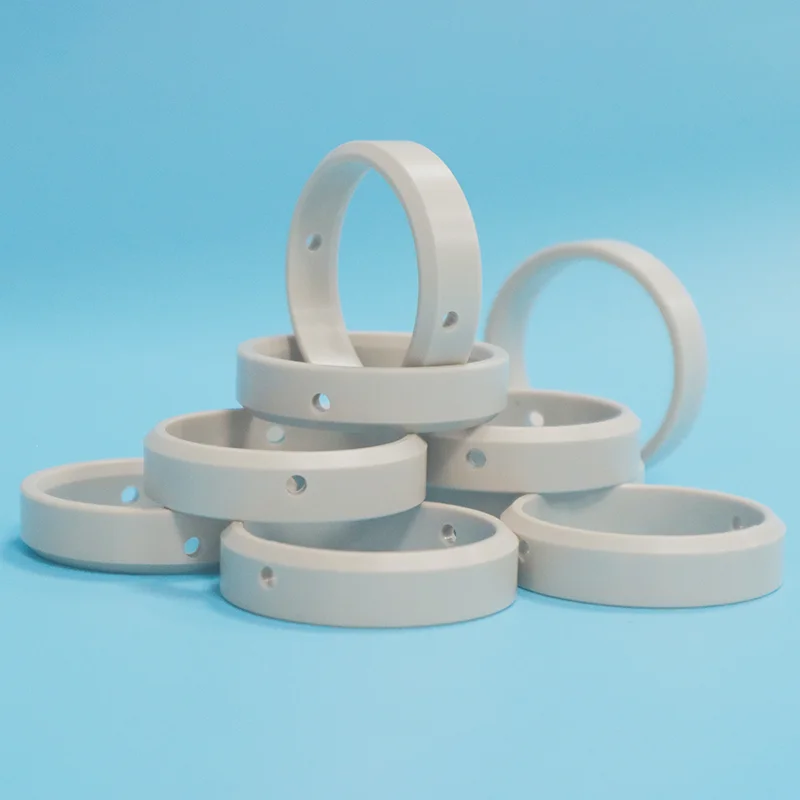

精密機械加工 - シートは、CNC 旋盤を使用して厳しい公差 (精度 0.1 mm が利用可能) で精密機械加工されています。

ISO 認定 — ISO 品質管理システムに基づいて認定された製造プロセス。

FDA 準拠のグレードが利用可能 — バージン PTFE および一部の改良グレードは、FDA 21 CFR 177.1550 の要件を満たしています。

カスタム設計サポート - 特定のバルブ設計に合わせてシート形状を最適化するためのエンジニアリング サポート。

よくある質問

Q: 充填済み変性 PTFE バルブ シートとは何ですか?また、いつバージン PTFE からアップグレードする必要がありますか?

A: 改質 PTFE バルブ シートには、ガラス繊維、カーボン、高度な樹脂などの充填剤が添加されており、PTFE の耐薬品性を維持しながら、機械的強度、耐クリープ性、耐摩耗性を向上させています。

次の場合にアップグレードしてください: 現在の未使用の PTFE シートが圧力で変形したり、早期に摩耗したり、メディアが浸透したりしている場合があります。このような場合、変性 PTFE は耐用年数を 3 ～ 5 倍に延長し、ダウンタイムと総コストを削減します。

Q: ガラス充填、カーボン充填、TFM™ 改質、どのグレードが私のバルブに適合しますか?

A: 3 つのグレード、3 つの異なるアプリケーション:

ガラス入り: 研磨媒体、スラリー、高荷重、最高の耐摩耗性と強度。 HF、強アルカリには使用できません。

カーボン充填: 高速、ドライランニング、熱放散、最高の熱伝導率、低摩擦。 強力な酸化剤には適していません。

TFM™ 修正: 透過感受性、熱サイクル、重要な化学サービス、より高密度な構造、より優れた応力回復。 コストは高くなりますが、耐用年数は最長です。

簡単なルール:

耐摩耗性が必要ですか?ガラス張り。

放熱が必要ですか?カーボン入り。

浸透制御と長寿命が必要ですか? TFM™。

Q: 制限と最も一般的なインストールの間違いは何ですか?

答え: 温度: -180°C ～ +200°C (グレードによる)。

プレッシャー: 最大 414 bar — デザインと素材によって異なります。

化学的制限:

ガラス入り: HF や強アルカリには使用できません - ガラスが反応します

カーボン充填: 強力な酸化剤には適していません - カーボンは酸化します

バージン PTFE および TFM™: 溶融アルカリ金属またはフッ素ガスには使用できません

最もよくある間違い: 過圧縮。変性 PTFE はバージン PTFE よりも硬く、正確な着座力が必要です。圧縮しすぎるとシートが損傷します。少なすぎると漏れの原因になります。
