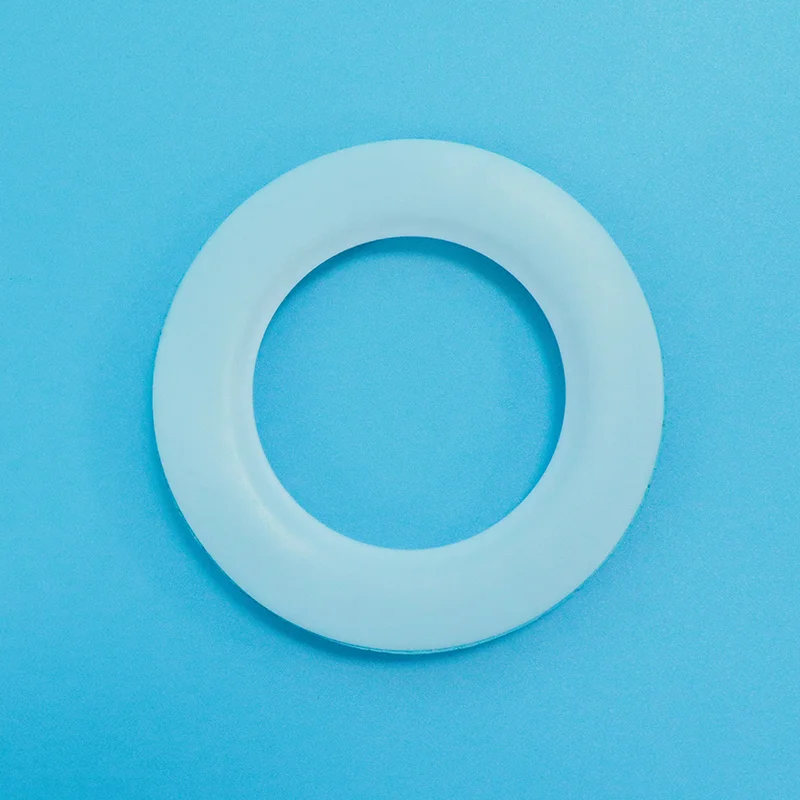

A タイプ PTFE 封筒ガスケット

Taifno は、タイプ A PTFE エンベロープ ガスケットの製造および供給業者です。これは、外側ジャケットの広範な耐薬品性 (酸、アルカリ、溶媒に対する pH 0 ~ 14) と、圧縮性と回復性を高める柔軟なフィラー コアを組み合わせた、固体 PTFE の費用対効果の高い代替品です。この設計により、低圧から中圧の化学サービスにおいて信頼性の高いシール性能を維持しながら、材料コストが削減されます。
    評価: 5.0
    (評価数: 1)
    Taifno PTFE エンベロープ ガスケット

    タイプ A PTFE エンベロープ ガスケット: 一般化学サービス向けの経済的な選択肢

    高品質のタイプ A PTFE エンベロープ ガスケットをお探しの場合は、サプライヤーおよび長期パートナーとして Taifno をお選びください。この製品は、外縁から内ボアまでスリットカットを施した PTFE ジャケットで柔らかいフィラーコアを包みました。 DN500までのサイズをご用意しています。ガスケット係数 m = 2.5、最小着座応力 y = 20 MPa。

    最大 4.0 MPa (40 バール) +200℃まで DN500まで m=2.5・y=20MPa コストが 30 ~ 50% 削減

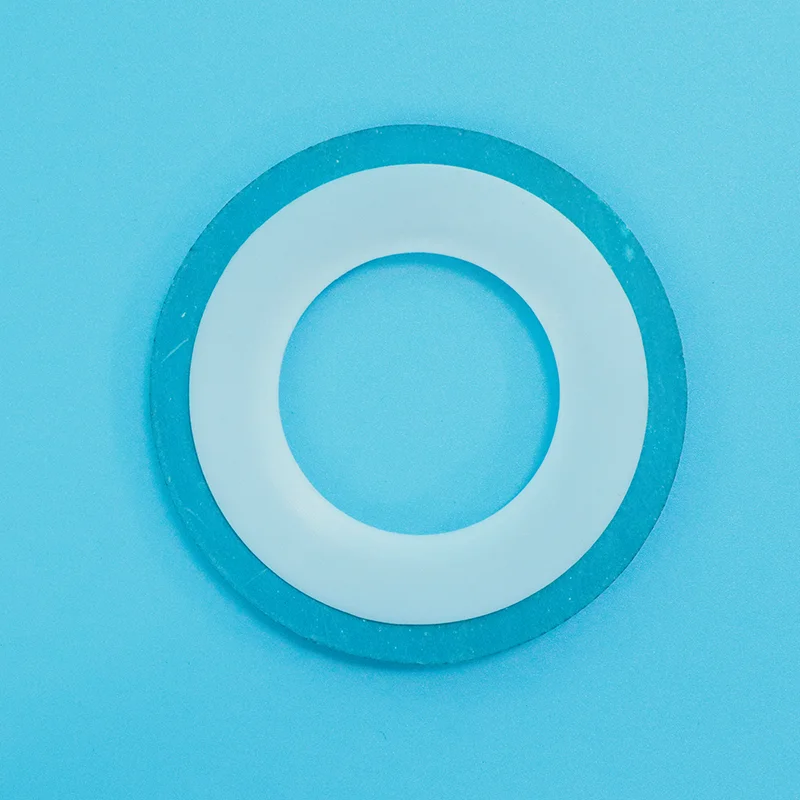

    Type A PTFE envelope gasket from Taifno
    スリット PTFE ジャケットと軟質フィラーコアを備えたタイプ A PTFE エンベロープ ガスケット。
    プレッシャー最大 4.0 MPa (40 バール)
    温度+200℃まで
    サイズ範囲DN25~DN500
    料金固体 PTFE より 30 ~ 50% 低い

    A型PTFE封筒ガスケットとは何ですか?

    タイプ A PTFE エンベロープ ガスケットは、内側に柔らかいフィラー コアを備えた PTFE 外側ジャケットで構成されています。 PTFE ジャケットには外縁から内腔に向かってスリットが入っており、フィラーコアを挿入できるようになります。

    01

    PTFEジャケット

    PTFE シートまたはチューブ (通常、厚さ 0.8 ~ 1.0 mm) で作られ、外端から内孔まで約 1.5 ~ 2 mm までスリットが入っています。

    02

    フィラーコア

    アスベストフリーゴムシート、圧縮繊維、黒鉛複合シートなどの非金属材料。

    03

    タイプAの構造

    スリット設計によりフィラーコアの挿入が簡単になり、製造の複雑さとコストが削減されます。

    Type A PTFE envelope gasket slit jacket
    スリット入り PTFE ジャケットにより、フィラーコアの挿入が簡単に行えます。

    主な特徴

    PTFEジャケット普遍的な耐薬品性 (pH 0 ~ 14)、非粘着性の表面を提供し、フィラー コアを化学的攻撃から保護します。
    フィラーコア圧縮性、弾性、フランジの凹凸に追従する能力を提供します。
    経済的タイプ B または C よりも製造コストが低く、一般的な化学サービスにとって費用対効果が高くなります。
    コストメリット:タイプ A は、同じサイズの固体 PTFE ガスケットよりもコストが 30 ~ 50% 安いため、一般的な化学サービスに推奨されています。高圧または重要なサービスについては、次を参照してください。PTFEエンベロープガスケットタイプ B とタイプ C のオプション。

    比較と選択ガイド

    タイプ A vs タイプ B vs タイプ C vs ソリッド PTFE

    タイプA(スリット) $ — 最も経済的 外縁からスリットを入れます。柔らかい非金属フィラー。 4.0MPaまで。 低圧、一般化学サービスに最適
    タイプB(機械加工) $$ 機械加工された正方形の断面。柔らかい非金属フィラー。より高い圧力。 中高圧、重要なサービスに最適
    タイプC(波板) $$$ 波形金属インサート (304/316 SS);最高の圧力。 高圧、熱サイクルに最適
    固体PTFE $$$ 一体型ソリッド PTFE。フィラーなし。 耐薬品性を最大限に高めるのに最適

    クイックセレクションガイド

    あなたのアプリケーションが… 選ぶ… なぜ
    低圧腐食サービス、一般薬品、コスト重視 タイプA 経済的、優れた耐薬品性
    中高圧、重要な化学薬品 タイプB 密閉性の向上
    高圧、熱サイクル、爆発の危険性 タイプC 金属コアがスプリングバックを提供
    究極の耐薬品性、高純度 固体PTFE フィラーコアなし、浸透リスクなし

    主な用途

    業界 応用 なぜタイプAなのか
    化学処理 パイプフランジ、ポンプ接続 - 酸、溶剤、腐食剤 耐薬品性 + コスト効率の高い
    医薬品 無菌処理装置 PTFEジャケットが汚染を防止
    食べ物と飲み物 サニタリー接続 PTFE は FDA 準拠で非粘着性です
    石油とガス 低圧腐食ライン 耐食性

    より大きな直径またはより高い圧力については、検討してください。PTFEエンベロープガスケットタイプ B およびタイプ C。フィラー コアのない純粋な PTFE オプションについては、を参照してください。バージンPTFE平形ガスケット、そして完全なPTFEガスケット範囲にはすべてのシーリング形式がリストされています。

    技術仕様

    タイプ A PTFE エンベロープガスケットの特性

    温度範囲+200℃まで継続的なサービス
    圧力限界最大 4.0 MPa (40 バール)低~中圧
    pH範囲0~14普遍的な耐薬品性
    PTFEジャケットの厚さ0.8~1.0mm穴から 1.5 ~ 2 mm のスリット
    ガスケット係数(m)2.5—
    最小着座応力 (y)20MPa—
    サイズ範囲DN500まで推奨
    材料PTFEジャケット+非金属フィラーアスベストフリーのゴム、繊維、グラファイト

    利用可能なサイズ

    フランジ標準 サイズ範囲 (DN) 注意事項
    DIN/EN/JIS DN25~DN500 標準サイズの在庫あり
    ASME / ANSI 1インチ~20インチ 標準サイズの在庫あり
    カスタムサイズ リクエストに応じて利用可能 特別な寸法も利用可能

    品質保証

    100% バージン PTFE 樹脂バッチごとに一貫した品質。
    完全なトレーサビリティリクエストに応じて材料証明書を入手できます。
    複数のフィラーオプションアスベストフリーのゴム、圧縮繊維、グラファイト複合材。
    カスタムサイズ標準フランジ サイズとカスタム寸法をご用意しています。
    リードタイム標準サイズの在庫あり (24 ~ 48 時間)。カスタムサイズは5〜10日かかります。
    Taifno PTFE factory production area
    PTFEの生産地。
    Taifno PTFE molding equipment
    成形設備。
    Taifno PTFE batch control
    マテリアルハンドリングとバッチ制御。
    Taifno finished gasket stock
    完成したガスケットストック。
    PTFE material testing
    材料試験。
    PTFE dimensional inspection
    寸法検査。
    PTFE batch traceability
    バッチのトレーサビリティ記録。
    PTFE final quality check
    最終的な品質チェック。

    よくある質問

    タイプ A PTFE エンベロープ ガスケットはいつ使用する必要がありますか?

    タイプ A の PTFE エンベロープガスケットは、外縁から内穴までスリットカットを施した PTFE ジャケットと、その内側に挿入された軟質フィラーコアで構成されています。 PTFE ジャケットは普遍的な耐薬品性 (pH 0 ~ 14) を提供し、フィラー コアは圧縮性と弾力性を提供します。

    次の場合にタイプ A を使用します。低圧から中圧の腐食サービス (最大 4.0 MPa) では耐薬品性が必要であり、コストも考慮する必要があります。タイプ A を使用しない場合:シールの完全性が最重要である高圧または重要なサービスでは、タイプ B または C を検討してください。

    コストの比較:タイプ A は、同じサイズの固体 PTFE ガスケットよりもコストが 30 ~ 50% 安いため、一般的な化学サービスに推奨されています。

    タイプA、タイプB、タイプC、どれを選べばいいでしょうか?

    タイプA(スリット)最も経済的で、低圧の一般化学サービスに最適です。タイプB(機械加工)完全な PTFE エンベロープとスリットなしにより優れたシール完全性を提供し、中高圧の重要なサービスに最適です。タイプC(波形メタル)最高の圧力定格と耐噴出性を備え、高圧および熱サイクルに最適です。

    簡単なルール:~4.0MPa、一般化学薬品→タイプA、高圧、重要なサービス → タイプ B。高圧、熱サイクル、爆発の危険性 → タイプ C。サイズメモ:タイプ A は DN500 までを推奨。より大きな直径の場合は、タイプ C が推奨されます。

    タイプ A エンベロープ ガスケットの制限と最も一般的な間違いは何ですか?

    温度:+200℃まで。プレッシャー:最大 4.0 MPa (40 バール)。化学薬品:pH 0 ~ 14 の汎用耐性、高温での溶融アルカリ金属または元素フッ素とは互換性がありません。

    よくある 3 つの間違い:(1) タイプ A を高圧で使用すると、4.0 MPa を超えてガスケットが変形または破損する可能性があります。タイプ B または C を使用してください。 (2) 締めすぎると、スリットの PTFE ジャケットが損傷し、フィラー コアが化学的攻撃にさらされる可能性があります。 (3) PTFE に浸透する媒体を使用した用途での使用 - 一部の化学物質 (硝酸、塩素、エチレンオキシド) は時間の経過とともに PTFE に浸透し、フィラー コアを攻撃する可能性があります。これらのサービスでは、ガスケットを定期的に交換するか、固体 PTFE ガスケットを使用してください。

    タイプ A PTFE エンベロープ ガスケットの見積もりを取得する

    フランジ規格 (DIN / EN / JIS または ASME / ANSI)、サイズ (DN25 ~ DN500 または 1 インチ ~ 20 インチ)、圧力、温度、媒体を送信してください。 Taifno はフィラーコア、PTFE ジャケットの厚さ、m/y 値、リードタイムを確認します (工場からの直接見積もり)。
