メタルメッシュ強化PTFEガスケット

メタルメッシュ強化 PTFE ガスケットは、標準 PTFE ガスケットと比較して優れた構造強度を備え、最大 6.4 MPa (64 bar) の耐圧性を備えています。メッシュ仕様は＃40～＃200（SUS316材質）まで対応可能です。 Taifno は専門メーカーとして、食品業界や製薬業界に適した FDA 準拠モデルも提供しています。

フランジ寸法とメッシュ仕様をお知らせください。24 時間以内にお見積りを提出します。

メタルメッシュ強化PTFEガスケットとは何ですか?

金属メッシュ強化 PTFE ガスケットは、PTFE シール要素とガスケット構造に統合されたステンレス鋼メッシュ (SUS316) を組み合わせた複合シール部品です。金属メッシュは補強を提供し、PTFE は耐薬品性と密閉性を提供します。

2 つの主要な構成:

強化ガスケット (構造): PTFE 本体内に金属メッシュが埋め込まれており、低温の流れに耐え、クリープ緩和を軽減し、高圧下での噴出を防止します。

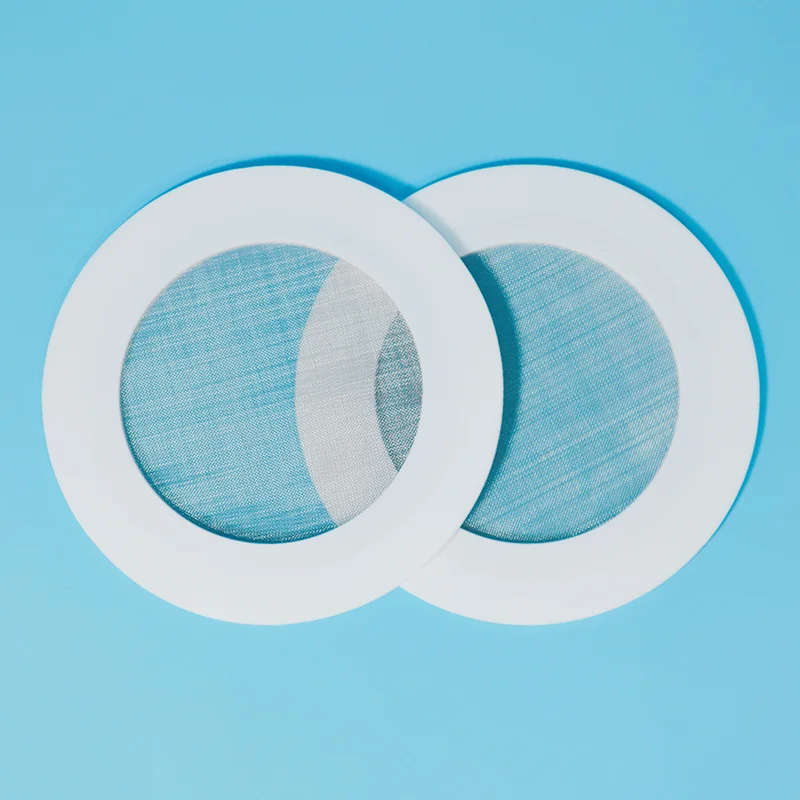

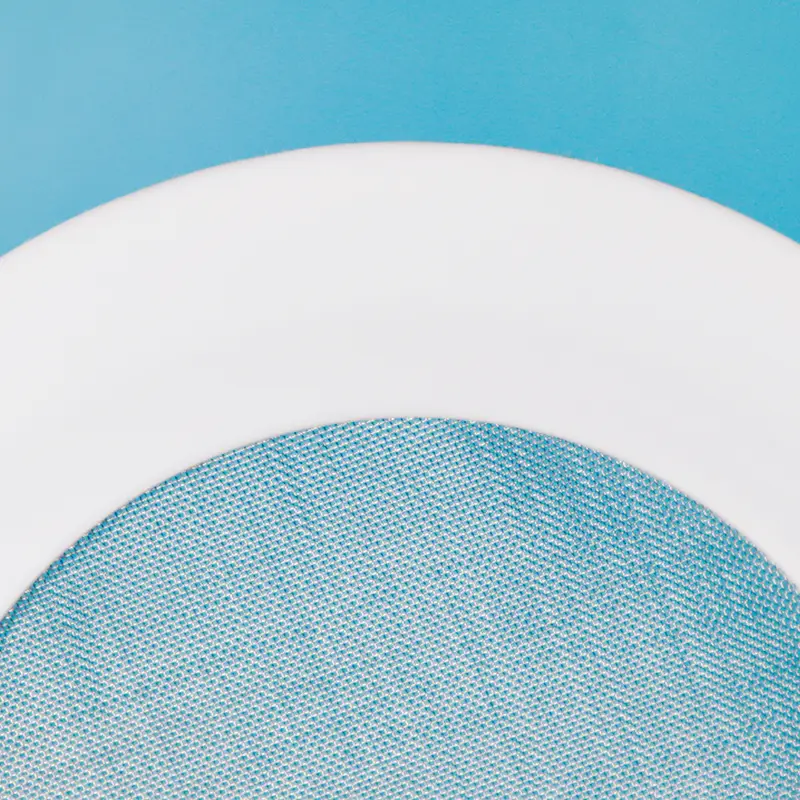

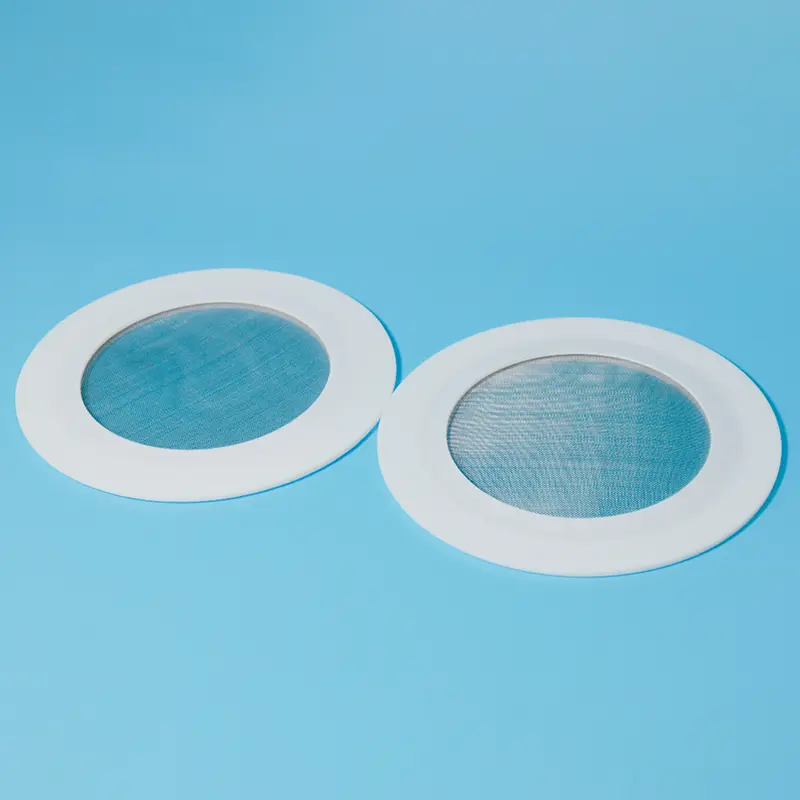

ストレーナー ガスケット (フィルター): 金属メッシュがボアをカバーし、PTFE がフランジをシールしながら微粒子を捕捉する一体型ストレーナーとして機能します。

仕組み:

PTFE ボディ: 普遍的な耐薬品性 (pH 0 ～ 14) と低摩擦シーリングを提供します。

金属メッシュ (SUS316): 補強、耐噴出性、濾過性を提供します。

均質な接合: 焼結中に PTFE が金属の周囲に融着します – 接着剤や層間剥離がありません

主な利点:

強化された設計:クリープとコールドフローを軽減し、ボルトトルクをより長く維持します

噴出保護:金属補強により高圧下でのガスケットのはみ出しを防止

統合された濾過:別個のストレーナーを使用せずに微粒子を捕集します

低トルクシーリング:グラスライニング、FRP、鋳鉄フランジに適しています

幅広い化学的適合性:PTFE は pH 0 ～ 14 に対応し、SUS316 メッシュはほとんどの媒体に対応します

利用可能な FDA 準拠グレード:食品および医薬品への応用

多彩なメッシュオプション:#40～#200メッシュまで対応可能（SUS316）

注意すべき制限事項:

フィルターメッシュは定期的な検査が必要です。目詰まりは圧力低下や損傷を引き起こす可能性があります

継続的な重い濾過には適していません。重い固形物を入れる場合は専用のストレーナーを使用してください。

比較・選択ガイド

メタルメッシュ PTFE ガスケット vs メタルジャケット vs 標準 PTFE

クイックセレクションガイド

メッシュサイズ選択ガイド

主な用途

技術仕様

金属メッシュ強化 PTFE ガスケットの特性

利用可能なサイズ

品質保証

100% バージン PTFE 樹脂 — バッチごとに一貫した品質

SUS316 ステンレススチールメッシュ - 耐食性、食品グレードの素材

均質な接着 - メッシュの穴を通して PTFE を融着 - 層間剥離なし

FDA 準拠のグレードを利用可能 - 食品、飲料、医薬品用途向け

完全なトレーサビリティ - ご要望に応じて材料証明書を発行します

リードタイム — 標準サイズの在庫あり（24～48 時間）。カスタムサイズ 7-15 日

ケーススタディ

中国北西部の天然ガス収集基地では、15MPa の高圧パイプラインが長期にわたる高圧、頻繁な圧力変動、複雑な媒体条件下で稼働していました。元のうず巻形ガスケットは、腐食性媒体への継続的な曝露と繰り返しの圧力サイクルによって徐々に腐食とシールの劣化が発生し、潜在的な漏れのリスクが生じ、パイプライン システムの安全な動作に影響を及ぼしました。

これらの課題に対処するために、316L ステンレス鋼メッシュインサートで強化された PTFE ガスケットが代替ソリューションとして取り付けられました。 PTFE シール層は優れた耐薬品性を提供し、316L ステンレス鋼メッシュ補強により機械的強度、耐圧性、および長期的なシール安定性が向上します。

交換後、パイプラインは変動する圧力条件下で 2 年以上連続稼働し、稼働期間を通じて漏れがなく信頼性の高いシール性能を維持しました。

よくある質問

Q: メタルメッシュ強化 PTFE ガスケットとは何ですか?いつ使用すればよいですか?

A: 金属メッシュ強化 PTFE ガスケット (ストレーナー ガスケット PTFE または強化 PTFE ガスケットとも呼ばれます) は、PTFE の耐薬品性とステンレス鋼メッシュの強化または濾過を組み合わせています。

標準 PTFE では変形してしまう高圧、熱サイクル、または真空使用において、耐クリープ性と噴出保護が必要な場合は、強化バージョンを使用してください。

フランジをシールしながら流体の流れから微粒子を除去する必要がある場合は、ストレーナー バージョンを使用すると、別個のストレーナーが不要になり、漏れ箇所が減り、設置コストが削減されます。

メッシュサイズ#40～#200（SUS316）とFDA準拠グレードを揃えております。

Q: どのようなメッシュ サイズが利用可能ですか? 適切なメッシュ サイズを選択するにはどうすればよいですか?

A: 金属メッシュ付き PTFE ガスケットは、通常、#40、#60、#100、#150、#200 メッシュ (SUS316 ステンレス鋼) で入手できます。

選択ガイド:

#40 (粗): 大きな固体、スラリー、採掘。

#60（中）：一般工業用ろ過。

#100（細目）：化学処理、適度な濾過。

#150～#200（極細）：医薬品、高純度、食品用途。

メッシュが大きいほど濾過は細かくなりますが、圧力損失は大きくなります。重い固形物をロードする場合は、専用のストレーナを使用します。ガスケットメッシュは軽度から中程度の微粒子の除去に使用します。

適切なメッシュを選択するのにサポートが必要ですか?使用する媒体、温度、圧力、粒子径などをご相談ください。

Q: 制限と最もよくある間違いは何ですか?

答え: 温度: -180°C ～ +200°C の連続使用可能。

プレッシャー: 最大 6.4 MPa (64 bar)、厚さと設計によって異なります。

化学薬品: PTFE pH 0-14 — SUS316 メッシュはほとんどの酸、アルカリ、溶剤に対応します。

よくある 3 つの間違い:

(1) 重い固形物の積載にストレーナ ガスケットを使用すると、メッシュが詰まり、圧力が上昇し、ガスケットが破損する可能性があります。重い固形物には専用のストレーナーをご使用ください。

(2) 間違ったメッシュ サイズの選択: 細かすぎると圧力低下が発生します。粗すぎると粒子が通過してしまいます。

(3) 定期検査を無視する: 時間の経過とともにフィルターが緩んだり損傷したりする可能性があります。定期的に検査してください。
