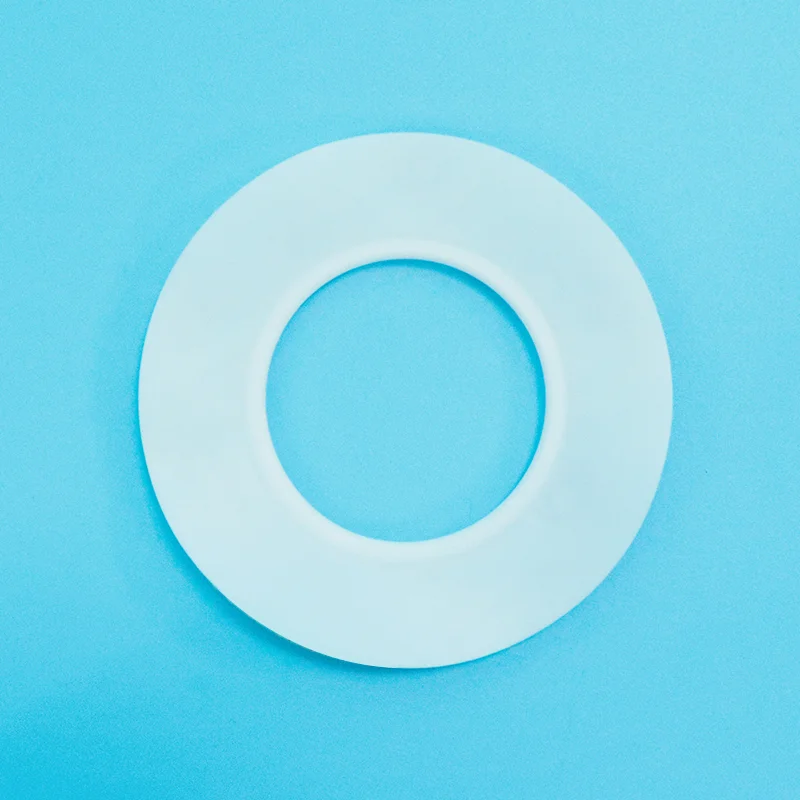

Type C PTFE エンベロープガスケット

Taifno は Type C PTFE エンベロープガスケットの専門メーカーです。当社は ISO 9001 および ISO 14001 認証を取得しており、当社の製品は CE や FDA などの権威ある国際規格に準拠しています。特定の業界要件や動作条件に基づいたカスタマイズも提供します。

タイプ C ガスケットは、波形ステンレス鋼コア (304 または 316 ステンレス鋼で入手可能) と組み合わせられた PTFE エンベロープで構成されています。強化された金属コアは構造強度を高めるだけでなく、弾力性を提供し、圧力変動や熱サイクルに対する耐性も向上します。

タイプ C PTFE エンベロープ ガスケットはどのように機能しますか?

タイプ C PTFE エンベロープ ガスケットは、高圧で要求の厳しい動作環境向けに設計された強化シール ソリューションです。 PTFE の外層と波形のステンレス鋼の補強コアを組み合わせた複合構造が特徴で、耐薬品性と機械的強度の両方を実現します。

ガスケットの構造には次のものが含まれます。

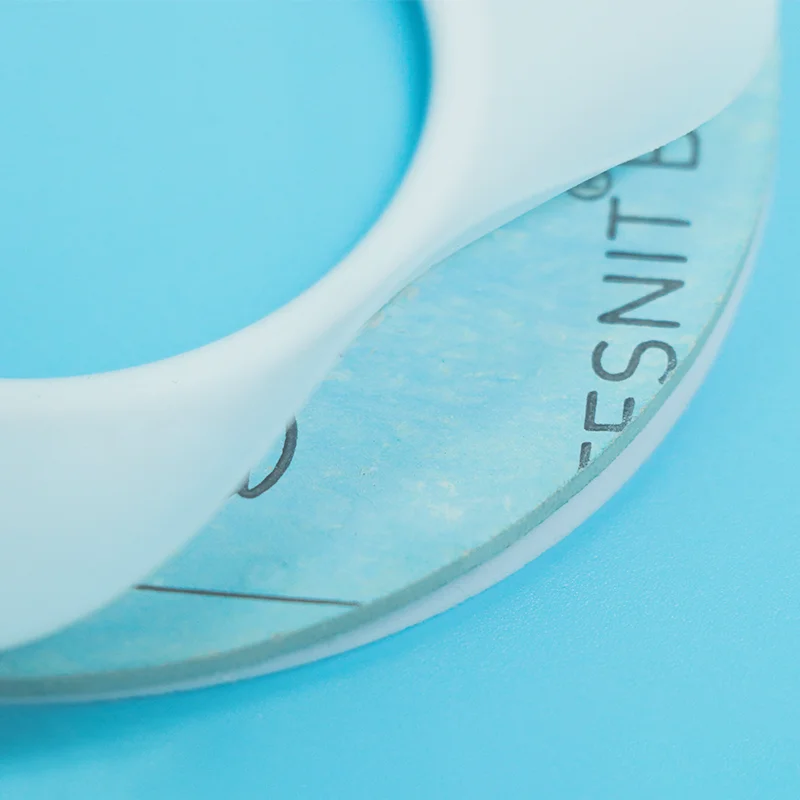

PTFE外層: PTFE ジャケットは内部の金属補強材を完全に囲み、耐食性のシール面を形成します。酸、アルカリ、溶剤、その他の化学薬品に対する PTFE の優れた耐性を維持しながら、金属インサートを攻撃的な媒体との直接接触から保護します。

波形ステンレス鋼の補強: 内部の 304 または 316 ステンレス鋼波形インサートは、柔軟なサポート要素として機能します。バネ状の設計により、ガスケットは圧縮後に回復し、シール圧力を維持し、変動荷重下でも変形に耐えることができます。

強化されたシーリング設計: PTFE と波形金属コアの組み合わせにより、タイプ C 構造は、圧力変化、熱膨張、および繰り返しの動作サイクル中にシール性能を維持できます。金属補強により安定性が向上し、要求の厳しい用途での押し出しや吹き出しのリスクが軽減されます。

主なパフォーマンス上の利点:

強化された回復パフォーマンス: 波形のステンレス鋼インサートは継続的な弾性回復をもたらし、繰り返しの圧縮や温度変化の後でもガスケットがシール力を維持するのに役立ちます。

耐圧性の向上: 強化された金属コアが PTFE 層をサポートし、過度の変形を防ぐため、標準のソフトコアエンベロープガスケットよりも高圧の用途に適しています。

大きなフランジの用途に適しています。 追加の構造サポートにより、タイプ C PTFE エンベロープ ガスケットは、大径フランジ、特に従来のガスケット設計では十分な剛性が不足する可能性がある DN350+ システムにとって理想的な選択肢となります。

比較・選択ガイド

タイプ C vs タイプ A vs タイプ B vs メタルジャケット vs ソリッド PTFE

クイックセレクションガイド

主な用途

技術仕様

Type C PTFE エンベロープガスケットの特性

利用可能なメタルコアオプション

品質保証

1. 100% バージン PTFE 樹脂

安定した品質、優れた耐薬品性、バッチごとに一貫したシール性能を保証します。

2.プレミアムステンレススチールコア

耐食性 304/316 ステンレス鋼製で、圧力や熱サイクル下でも高強度と信頼性の高いサポートを提供します。

3.完全な PTFE カプセル化

金属インサートを完全に密閉し、腐食のリスクを防ぎ、長寿命を保証します。

4.波形補強設計

スプリングバック回復を実現し、シール力を維持し、圧力変動に対する耐性を向上させます。

5. 材料のトレーサビリティ

ご要望に応じて、材料証明書と製造記録をご提供いたします。

6. カスタムサイズと短納期

標準フランジ サイズとカスタム寸法が利用可能です。標準サイズ: 5 ～ 10 日。カスタムサイズ: 10 ～ 15 日。

よくある質問

Q: タイプ C PTFE エンベロープ ガスケットとは何ですか?いつ使用する必要がありますか?

A: タイプ C PTFE エンベロープ ガスケットは、PTFE ジャケットに完全に封入された波形ステンレス鋼金属インサートを備えています。波形金属コアは、高圧および熱サイクル下でのスプリングバック回復、耐噴出性、および構造的完全性を提供します。

次の場合にタイプ C を使用します。高圧サービス、大口径フランジ (DN350+)、熱サイクル条件、耐噴出性が重要な用途。

タイプ C を使用しない場合:低圧一般化学サービス (タイプ A の方が経済的)、小径フランジ (タイプ A または B の方がコスト効率が高い)、または金属を含まない最大の化学純度が必要な用途 (固体 PTFE)。

Q: タイプ C とメタルジャケットガスケット、どちらを選択すればよいですか?

A: タイプ C と金属ジャケット ガスケットはどちらも金属コアを備えていますが、用途は異なります。

タイプ C (波形金属コア): PTFE で完全にカプセル化されており、金属が露出していないため、PTFE の耐薬品性が必要な化学サービスに最適です。中高圧、熱サイクル、大径フランジに最適です。

金属ジャケット付きガスケット: 金属コアが PTFE またはその他の材料で部分的または完全に覆われており、極圧性能と高温耐性を提供します。極度の圧力、高温 (+260°C+)、および PTFE が軟化またはクリープする用途に最適です。

簡単なルール:

化学サービス、中高圧、熱サイクル → タイプ C。

極圧、極度の温度 → 金属ジャケット。

Q: 制限事項と最もよくある間違いは何ですか?

答え: 温度：+200℃（PTFE限界）まで。

プレッシャー：タイプA/Bよりも高く、設計と金属コアの厚さによって異なります。

サイズ: DN350 以上に推奨され、波形金属コアが大径の構造強度を提供します。薄肉または壊れやすいフランジには推奨されません。金属コアは硬いため、締めすぎると損傷を引き起こす可能性があります。

よくある間違い:

(1) トルク制御を行わずに薄肉またはガラスライニングのフランジにタイプ C を使用すると、硬い金属コアが壊れやすい表面に亀裂を入れる可能性があります。制御された取り付けで低トルクを使用してください。

(2) 締めすぎ: 金属コアがシール力を提供します。過度の圧縮は PTFE ジャケットを損傷します。

(3) 間違ったサイズ選択: DN350+ にはタイプ C が推奨されます。サイズが小さい場合は、タイプ A または B の方が経済的です。
