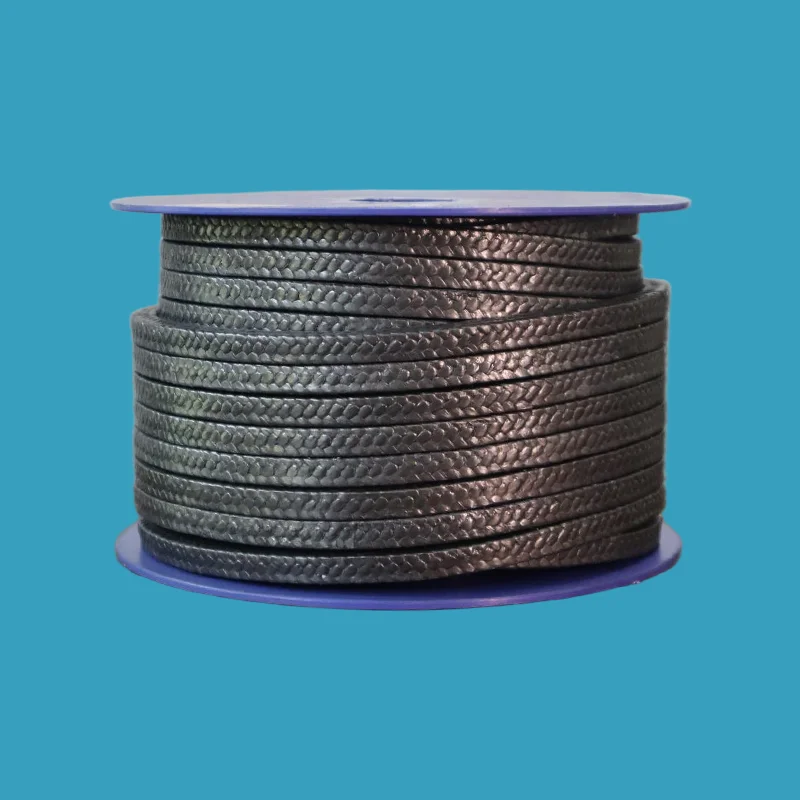

炭素繊維編組パッキン

Taifno は炭素繊維編組パッキンの専門的で信頼できるメーカーです。この高性能製品は、-240°C ～ +350°C の温度範囲と最大 200 bar の圧力機能を備え、厳しい動作条件向けに設計されています。 pH 0 ～ 14 の範囲にわたる幅広い化学媒体に対して耐性があります (強力な酸化剤を除く)。

カーボンファイバーパッキンとは何ですか?

カーボンファイバー編組パッキンは、高強度カーボンヤーン (ポリアクリロニトリルベース、カーボン含有量 90% 以上) から編組され、PTFE ディスパージョンとグラファイト潤滑剤が含浸されています。

カーボンファイバーは、優れた引張強度、熱伝導性、寸法安定性を備えています。 PTFE/グラファイトの含浸により摩擦が軽減され、シャフトの傷が防止され、耐薬品性が向上します。

仕組み:

カーボンファイバー: 高温での強度、熱伝導性 (摩擦熱の放散)、および化学的安定性を提供します。

PTFE/グラファイト含浸: 摩擦を軽減し、シャフトの傷を防ぎ、耐薬品性を高めます。

インターロックブレード: 柔軟性、均一なシャフト接触、圧力下での信頼性の高いシールを提供します。

カーボンファイバーパッキンを選ぶ理由

中間点: 他の人が失敗する場所

比較・選択ガイド

カーボンファイバー vs PTFE vs グラファイト vs アラミド/PTFE

クイックセレクションガイド

主な用途

現実世界のアプリケーション

ケーススタディ 1: 製油所のホットオイルポンプ — 3 倍の長寿命

クライアント: 280°C の熱油を扱う大手精製会社

課題: PTFE パッキンは 4 ～ 6 か月ごとに交換されていました。動作温度は 280°C で、PTFE の連続使用限界を超えていました。パッキンが軟化してはみ出し、漏れや頻繁な停止を引き起こしていました。

解決策: PTFE/グラファイトを含浸させたカーボンファイバーパッキンを取り付けました。高い熱伝導率により摩擦熱を放散します。カーボンファイバーは280℃でも強度を保持しました。

結果: 梱包は 18 か月以上続き、3 倍長くなりました。漏れゼロ。メンテナンス間隔が数か月から数年に延長されました。

年間コスト削減: ポンプあたり 12,000 ドル。

ケーススタディ 2: 化学プラント — pH 0 ～ 14 の適合性

クライアント: 複数の化学物質を pH 範囲全体にわたってポンプで輸送する化学プラント

課題: ある日は酸、次は苛性。 PTFE パッキンは化学的に機能しましたが、高速で発生する熱に対処できませんでした。グラファイトパッキンは酸で酸化されます。

解決策: pH 0 ～ 14 の耐薬品性と高い熱伝導率を備えたカーボンファイバーパッキン。化学薬品と熱の両方を扱います。

結果: すべての化学サービスで梱包が確実に実行されました。熱放散によりシャフトの傷がなくなりました。 12か月以内に交換はありません。

注: 実際のケースの結果はアプリケーション条件によって異なります。アプリケーション固有の推奨事項については、お問い合わせください。

技術仕様

炭素繊維パッキンの特性

利用可能なグレード

品質保証

高品質のカーボンファイバー - 大手メーカーのプレミアムカーボンヤーン

PTFE/グラファイト含浸 — 一貫した潤滑性と耐薬品性を実現する徹底した処理

精密編組 — 均一な密度と柔軟性を実現するインターロック編組構造

完全なトレーサビリティ — 原材料から梱包完了まですべてのバッチを追跡可能

テスト済みのパフォーマンス - 業界標準に準拠して検証された温度、圧力、速度定格

よくある質問

Q: When should use Carbon Fiber Braided Packing?

A: 熱、圧力、化学薬品を同時に処理するパッキンが必要な場合、つまり PTFE では問題があり (+260°C 以上)、グラファイトでは過剰 (+350°C 以下) になる中間点の場合に使用してください。

使用する場合: +260°C ～ +350°C、高速 (最大 25 m/s)、高圧、高温の油、pH 0 ～ 14 の化学物質。

使用しない場合: 高温の強力な酸化剤（硝酸、塩素）、炭素が酸化します。

+200°C 未満のクリーンケミカル、PTFE の方が安価です。

+350°Cを超える極度の熱では、グラファイトの方が優れています。

食品/医薬品、PTFE は FDA に準拠していますが、カーボンは準拠していません。

Q: カーボンファイバー、PTFE、グラファイト、どちらがコストを節約できますか?

A: PTFE は初期費用が最も低くなりますが、+200°C を超えると劣化します。グラファイトは最もコストが高く、+650°C に対応しますが、サービスが +350°C 未満の場合は、必要のない機能に対して過剰な費用を支払っていることになります。

カーボンファイバーがスイートスポットです。PTFE よりも高いフロントフロント、グラファイトよりも低いですが、PTFE が機能せずグラファイトが不要な厳しい中間範囲をカバーします。

簡単なルール:

+200°C 未満では、清浄なメディア → PTFE。

+260℃～+350℃、薬品、高速→カーボンファイバー。

+350℃以上では、蒸気→グラファイト。

Q: 制限と最もよくある間違いは何ですか?

答え: 温度：-240℃～+350℃。

プレッシャー: 最大 30 bar (回転)、最大 200 bar (往復/静的)。

スピード：最大25m/s（回転）。

化学薬品: pH 0 ～ 14、炭素を攻撃する高温での強力な酸化剤 (硝酸、塩素) を除く。

よくある 3 つの間違い:

(1) 強酸化剤での炭素繊維の使用: 炭素は酸化します。代わりに PTFE またはグラファイトを使用してください。

(2) 締めすぎ：過度の圧縮はパッキンを損傷し、摩擦熱を増加させます。トルクレンチを使用してください。

(3) シャフトが柔らかすぎる: カーボンファイバーは丈夫です。シャフト硬度 ≥45 HRC を確保するか、シャフト スリーブを使用してください。
