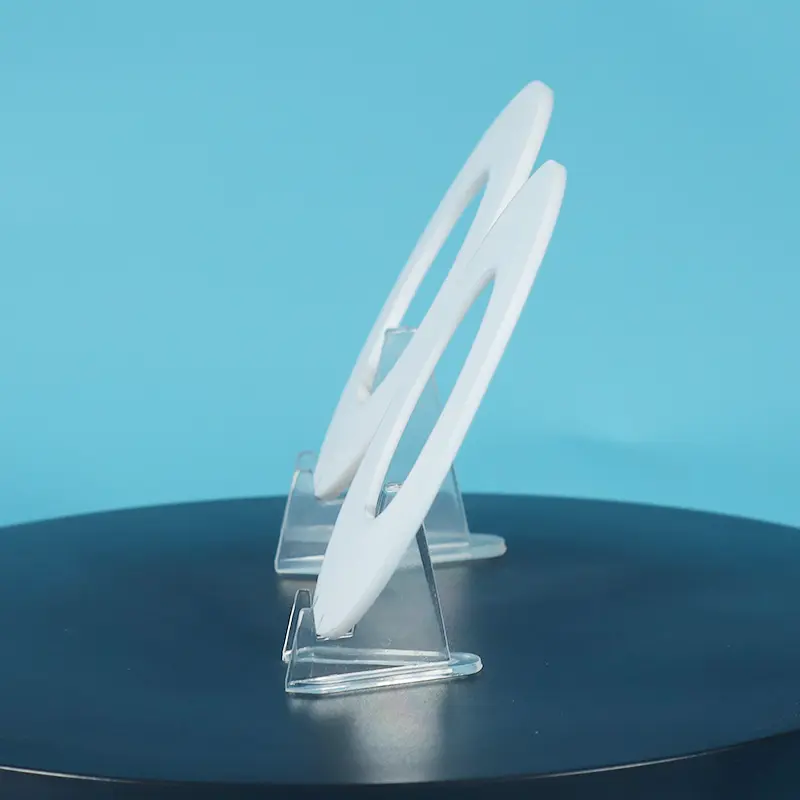

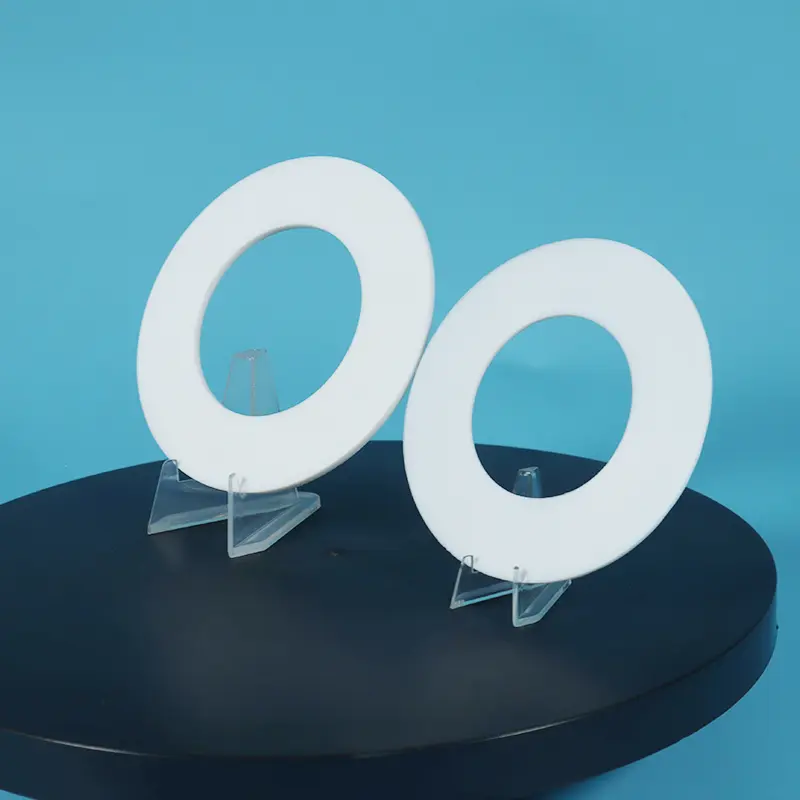

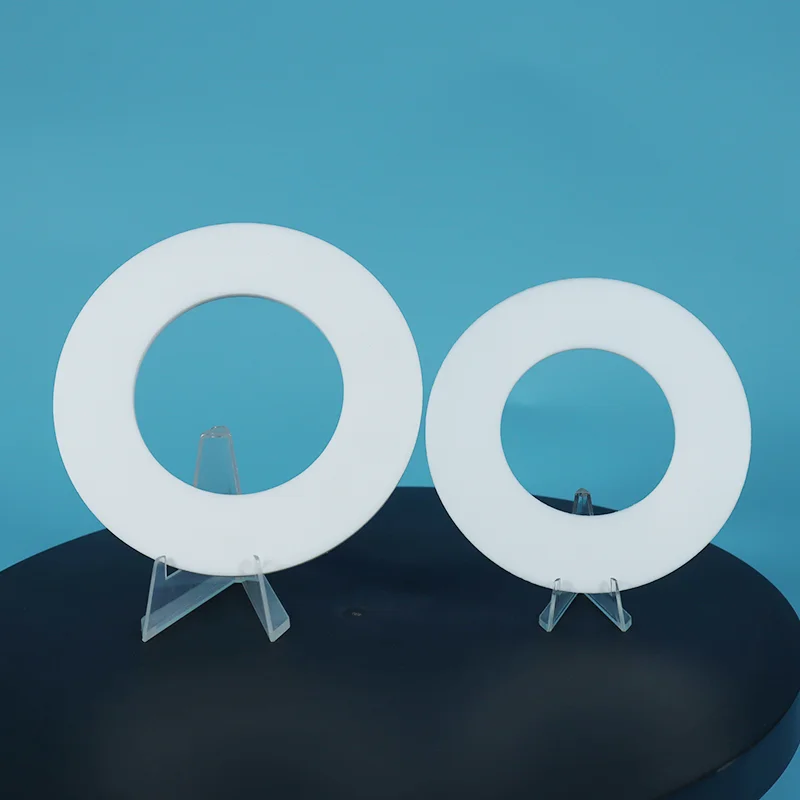

バージン PTFE 平形ガスケット

ゴムまたはグラファイトのガスケットと比較して、純粋な PTFE 平型ガスケットは、腐食性媒体、極端な温度、および高レベルの衛生状態が必要な用途に対処する場合に優れた性能を発揮します。 PTFE 業界で 20 年の経験を持つ Taifno は、お客様の特定の化学物質、温度、純度の要件に合わせたシール材料を提供します。お気軽にお問い合わせください。

製品紹介と選ばれる理由

PTFEガスケットとは何ですか?

PTFEガスケット（四フッ化エチレンガスケット）は、PTFE樹脂を加工、成型、切削加工して製造されるシール部品です。バージン PTFE フラット ガスケットは、幅広い耐薬品性、広い使用温度範囲、非汚染性で評価されています。平形ガスケット、V 形ガスケット、ピストン リング、ボール バルブ シートなどの構成で入手できます。

主な特徴

汎用耐薬品性 (pH 0 ～ 14):事実上すべての工業用化学薬品、酸、溶剤、アルカリに対する耐性

広い温度範囲 (-180°C ～ +200°C):極低温から高温の​​使用までシールの完全性を維持

最低摩擦係数 (0.05-0.10):自己潤滑性があり、合わせ面の摩耗を軽減します

非粘着性の表面:メディアの付着や蓄積を防ぎ、掃除が簡単

優れた電気絶縁性:最大 20 kV/mm の高い絶縁耐力

利用可能な FDA 準拠グレード:バージン PTFE が FDA 21 CFR 177.1550 に準拠

他の材料ではなく PTFE を選択する理由

比較と選択ガイド

PTFE 対 ゴム 対 金属 対 グラファイト ガスケット

PTFEグレードの比較

クイックセレクションガイド

主な用途

技術仕様

PTFEガスケットの特性

利用可能なサイズ

品質保証

100% バージン樹脂素材 — 再研磨やリサイクル素材は使用していません

完全なトレーサビリティ - リクエストに応じて材料証明書を入手可能

FDA 準拠グレードをご用意 — FDA 21 CFR 177.1550 に準拠

カスタム製造 - さまざまなサイズ、厚さ、形状が利用可能

リードタイム — 標準サイズの在庫あり（24～48 時間）。カスタムサイズ 5〜10日

製品ケース

中国広東省の製紙工場では、180°C、1.6 MPa の圧力で稼働する蒸気凝縮水システムで頻繁にシール不良が発生しました。システムは毎日 2 回の熱サイクルを受け、フランジ接続部の膨張と収縮が繰り返されました。オリジナルの純粋な PTFE ガスケットは、連続的な熱サイクル下でクリープ変形が発生し、シール性能が低下するため、約 1 か月に 1 回交換する必要がありました。頻繁なメンテナンスは運用コストを増加させるだけでなく、機器の信頼性や生産効率にも影響を与えます。

この問題に対処するために、工場では従来の純粋な PTFE ガスケットを、ガラス繊維強化 PTFE シートから製造されたガラス充填 PTFE ガスケットに置き換えました。ガラス充填 PTFE は、非充填 PTFE と比較して、圧縮強度が向上し、寸法安定性が向上し、高温高圧条件下でのクリープやコールドフローに対する耐性が向上します。これらの強化された機械的特性により、繰り返しの熱サイクルや長期間のフランジ シ​​ール要件を伴う用途により適しています。

取り付け後、ガラス充填 PTFE ガスケットは、180°C、1.6 MPa、1 日あたり 2 回の熱サイクルでの連続運転下でも安定したシール性能を維持しました。ガスケットの交換周期が約1ヶ月から14ヶ月へと大幅に延長され、メンテナンス頻度が大幅に削減され、復水システムの信頼性が向上しました。

申請結果:

●応用機器：製紙工場の蒸気凝縮システム

● 動作条件:温度 180°C / 圧力 1.6 MPa / 1 日あたり 2 熱サイクル

● オリジナルのソリューション:純PTFEガスケット

● 交換液:ガラス入りPTFEガスケット

●寿命の向上：1ヶ月から14ヶ月に延長

● 主な利点:耐クリープ性の向上、寸法安定性の向上、メンテナンス頻度の低減、長期シール信頼性の向上

この事例は、頻繁な熱サイクルを伴う高温シール用途におけるガラス充填 PTFE 材料の利点を強調しており、要求の厳しい産業環境向けに標準の純粋な PTFE ガスケットよりも耐久性のあるソリューションを提供します。

よくある質問

Q: PTFE ガスケットとは何ですか? なぜゴムや金属の上に使用されるのですか?

A: PTFE ガスケット (ポリテトラフルオロエチレン ガスケット) は、フランジとパイプ接続部の間の漏れを防ぐために使用されるシール部品です。バージン PTFE フラット ガスケットは、汎用の耐薬品性 (pH 0 ～ 14)、ゴムが化学物質中で膨張し、金属が腐食するため、ゴムや金属よりも好まれます。

また、食品および医薬品用途向けに、広い温度範囲 (-180 °C ～ +200 °C)、非粘着性の表面、FDA 準拠のグレードも提供しています。

PTFE を使用する場合: 強力な化学薬品、極端な温度、FDA 規制のプロセス、および汚染が許容されない用途。

PTFE を使用しない場合: 溶融アルカリ金属、高温のフッ素元素、またはフィラー補強なしで高い機械的強度が必要な用途。

Q: バージン PTFE、充填 PTFE、および拡張 PTFE (ePTFE) ガスケットの違いは何ですか?

A: バージン バージン PTFE フラット ガスケットは、純粋な未充填 PTFE 樹脂から作られており、最高の耐薬品性と純度を備えており、FDA 規制の食品接触および医薬品加工に推奨されています。

充填バージン PTFE フラット ガスケットには、ガラス、硫酸バリウム、カーボンなどの添加剤が組み込まれており、機械的強度を向上させ、クリープを低減し、高圧用途に適しています。充填PTFEは一般産業用として最も一般的なタイプです。

拡張 PTFE (ePTFE) ガスケットは、バージン PTFE を引き伸ばすことによって製造され、より低いボルト荷重で粗い、損傷した、または不規則なフランジ表面を効果的にシールする、圧縮性が高く適合性の高い材料を作成します。充填 PTFE とは異なり、ePTFE は添加剤が導入されていないため、バージン PTFE の完全な耐薬品性を維持します。

Q: バージン PTFE フラット ガスケットの制限と最もよくある間違いは何ですか?

答え: 温度: -180°C ～ +200°C の連続使用可能。

化学薬品: pH 0-14 の汎用耐性、高温での溶融アルカリ金属または元素フッ素とは互換性がありません。

制限事項：PTFEは耐クリープ性（コールドフロー）が悪く、長期の高圧下では変形します。 PTFE は機械的強度も低いため、フィラー補強なしでは高圧衝撃には適していません。

よくある 3 つの間違い:

(1) 高圧用途でバージン PTFE を使用: 継続的な負荷を受けると変形します。充填PTFEを使用。

(2) 締めすぎ: PTFE は柔らかいです。過度の圧縮はクリープや漏れの原因となります。トルクレンチを使用してください。

(3) 間違ったグレードの選択: すべてのバージン PTFE フラット ガスケットが同じというわけではありません。純度を重視してバージン、強度を重視して充填、適合性を重視して ePTFE を選択します。 すべての注文に設置仕様書が含まれています。

適切なグレードを選択するのにサポートが必要ですか?温度、圧力、媒体をお知らせください。24 時間以内に適切な PTFE グレードをお勧めします。
