ガラス繊維入りPTFEガスケット

ガラス繊維充填 PTFE ガスケットは、15 ～ 25% のガラス繊維を添加することでバージン PTFE の機械的性能を強化し、耐クリープ性、耐摩耗性、剛性、寸法安定性を向上させながら、pH 0 ～ 14 の優れた耐薬品性を維持します。この製品のカスタマイズされたソリューションを入手するには、今すぐ Taifno にご連絡ください。工場から直接価格をお送りします。

お問い合わせを送信

製品説明

Taifno は PTFE の専門メーカーです。純粋な PTFE は比較的柔らかく、より高い機械的強度と耐摩耗性の要件を満たさない可能性がある状況に対処するために、当社はガラス繊維入り PTFE ガスケットを提供しています。

15% ～ 25% のガラス繊維を組み込むことで、材料の剛性、耐摩耗性、耐クリープ性が向上します。通常、素材はオフホワイトまたはライトグレーに見えます。純粋な PTFE と比較して、この材料は優れた機械的強度、より優れた寸法安定性、より低い熱膨張係数を備えているため、ガスケット、バルブシート、ポンプ部品、ダイナミックシールなどの用途に適しています。

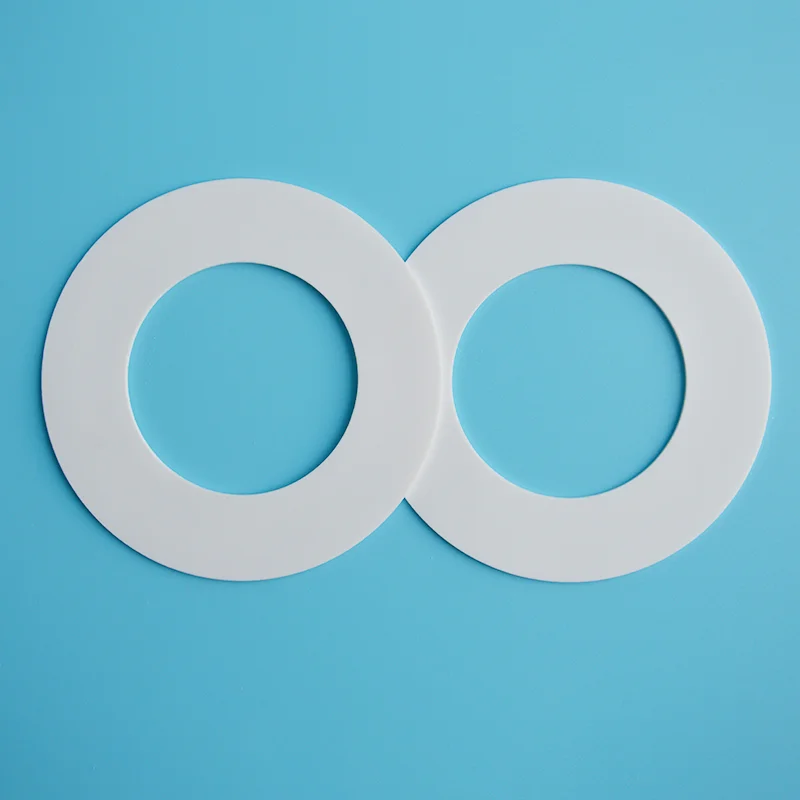

Glass Fiber Filled PTFE Gasket

ガラス繊維入りPTFEガスケットとは何ですか?

ガラス繊維充填 PTFE ガスケットは、15～25% のガラス繊維で強化された変性 PTFE 素材です。ガラス繊維は、PTFE の優れた耐薬品性と低摩擦特性を維持しながら、材料の機械的特性を大幅に向上させる構造強化を提供します。

ガラス繊維強化の主な利点:

剛性と剛性の向上 - バージン PTFE よりも高い耐荷重性

強化された耐摩耗性 — バージン PTFE が破損するような摩耗条件に耐えます

耐クリープ性の向上 — ボルトのトルクをより長く維持し、コールドフローを低減します

熱膨張係数が低い - 温度変化時の寸法安定性が向上

優れた耐薬品性 - pH 0～14、ほとんどの酸、アルカリ、溶剤に耐性があります。

FDA 準拠のグレードが利用可能 - 食品および医薬品用途に適しています

注意すべき制限事項:

フッ化水素酸（HF）や強アルカリとは互換性がありません - ガラス繊維はこれらの化学物質と反応します

表面が硬い - 柔らかいシャフトや合わせ面に傷が付く可能性があります。壊れやすいフランジにはガラス微小球 PTFE を検討してください

バージン PTFE と比較して柔軟性が低下

ガラス繊維入り PTFE を選択する理由

問題	ガラス繊維 PTFE がどのように問題を解決するか	間違った選択の代償
バージン PTFE は負荷がかかるとクリープして漏れます	ガラス繊維が構造を強化し、ボルトのトルクを維持し、低温の流れに耐えます。	頻繁な締め直し、6 ～ 12 か月ごとのガスケット交換
研磨媒体は PTFE をすぐに摩耗させます	ガラス繊維により耐摩耗性が向上し、研磨作業での耐久性が向上します。	ガスケットの早期故障、生産中断
バージン PTFE は熱により膨張しすぎる	熱膨張が低く、温度変化時の寸法安定性が優れています。	温度サイクル中の漏れ
バージン PTFE には機械的強度がありません	より高い引張強さ（≧25MPa）、剛性、耐荷重性	ガスケットの押し出し、圧力下での変形

比較・選択ガイド

ガラス繊維 PTFE 対バージン PTFE 対炭素繊維 PTFE 対グラファイト PTFE

特徴	ガラス繊維 PTFE	バージンPTFE	炭素繊維 PTFE	グラファイトPTFE
抗張力	≥25 MPa — 最高	より低い	より高い	≧11MPa
耐摩耗性	★★★★★ 素晴らしい	★★☆☆☆	★★★★★	★★★★☆
耐クリープ性	★★★★☆ 改善された	★★☆☆☆	★★★★★	★★★★☆
熱伝導率	★★★☆☆	★★☆☆☆	★★★★★	★★★★★
フランジ保護	★★☆☆☆ 傷がつく可能性があります	★★★☆☆	★★☆☆☆	★★★☆☆
化学的適合性	pH 0～14、HF/アルカリには対応しません	pH0～14	pH 0～14、酸化剤不可	pH 0～14、酸化剤不可
FDA準拠	✅ はい	✅ はい	❌ いいえ	✅ はい
最適な用途	研磨媒体、高圧、バルブシート	清潔な薬品、滑らかなフランジ	高速、高負荷、発熱	低フリクション、ベアリング

クイックセレクションガイド

あなたのサービスが次のような場合は...	選ぶ...	なぜ
研磨媒体、スラリー、高摩耗	ガラス繊維 PTFE	最高の耐摩耗性
高圧、高荷重	ガラス繊維 PTFE	最高の機械的強度
バルブシート、ポンプ部品	ガラス繊維 PTFE	強度＋耐薬品性
ベアリング、ブッシュ、滑り用途	グラファイト充填 PTFE	最低の摩擦 + 熱伝導率
高速、高温、高負荷	炭素繊維 PTFE	最高の強度 + 熱伝導率
強酸化剤（硝酸、塩素）	バージンPTFE	グラファイト/カーボン酸化物 - バージンが必要
クリーンケミカル、食品/医薬品、低コスト	バージンPTFE	普遍的な耐薬品性、低コスト

主な用途

業界	応用	なぜグラスファイバーなのか
化学処理	ポンプハウジング、バルブシート、ガスケット - 酸、溶剤、腐食性媒体	耐薬品性 + 機械的強度
石油とガス	バルブシート、パイプラインシール - 高圧、炭化水素	高い耐荷重性、耐摩耗性
食べ物と飲み物	処理装置、FDA 準拠のシール	FDA承認グレードも利用可能
医薬品	無菌設備、原薬製造	FDA準拠、非汚染性
半導体	薬品の配送、純水の製造	純素材、耐薬品性
一般産業用	ベアリング、スライドランナー、フィルターハウジング	耐摩耗性、低摩擦

Factory Factory Factory Factory

技術仕様

ガラス繊維充填 PTFE ガスケットの特性

パラメータ	価値	注意事項
温度範囲	-180℃～+200℃	継続的なサービス
密度	2.10～2.30 g/cm3	—
抗張力	≧25MPa	—
伸長	≥200%	—
硬度	M65	—
融点	327℃	—
色	オフホワイト、ライトグレー、ライトブルー、またはホワイト	—
材料	PTFE + ガラス繊維フィラー (15-25%)	—
FDA準拠	はい（グレードを選択してください）	—

利用可能なグレード: ガラス含有量のオプション

ガラスの含有量	最適な用途	ソース
ガラス 15%	Moderate improvement while maintaining flexibility
ガラス 20%	一般的なアプリケーション向けのバランスのとれたパフォーマンス
ガラス 25%	最大の強度、耐摩耗性、寸法安定性

利用可能なサイズ

サイズ(mm)	厚み範囲(mm)
1000×1000	4～50
1200×1200	0.5 ～ 70
1500×1500	0.5 ～ 20
2000×2000	0.5 ～ 20

品質保証

100% バージン PTFE 樹脂 — 再研磨やリサイクル材料は使用していません

プレミアムグラスファイバー強化 — 均一な分散により一貫した特性を実現

FDA 準拠グレードが利用可能 — 食品および医薬品用途の FDA 要件を満たしています

完全なトレーサビリティ - ご要望に応じて材料証明書を発行します

複数のガラスコンテンツオプション - 15%、20%、25% が利用可能

複数の色 - オフホワイト、ホワイト、ライトグレー、ライトブルー

リードタイム — 標準サイズの在庫あり（24～48 時間）。カスタムサイズ 7-10 日

Test Test Test Test

製品ケース

プロジェクトの背景

業界: 製紙業

応用: 蒸気復水システム

動作条件: 180°C / 1.6 MPa / 1 日あたり 2 熱サイクル

広東省の製紙工場では、蒸気復水パイプラインシステムのシール不良が頻繁に発生しました。オリジナルの純粋な PTFE ガスケットは繰り返しの高温熱サイクルにさらされ、クリープ変形を引き起こし、シール性能が低下しました。

その結果、1ヶ月に1回程度のガスケット交換が必要となり、メンテナンスの負担が増大し、装置の信頼性に影響を及ぼしていました。

チャレンジ

アイテム	問題
作業環境	高温蒸気復水システム
温度と圧力	180℃/1.6MPa
動作状態	毎日 2 回の熱サイクル
オリジナル素材	純PTFEガスケット
主な問題点	クリープ変形があり寿命が短い
交換頻度	月に1回

解決

工場では、元の純粋な PTFE ガスケットを、強化 PTFE シートから作られたガラス入り PTFE ガスケットに置き換えました。

ガラス繊維強化材を追加することにより、ガスケット材料は次のことを実現しました。

●より高い圧縮強度

●耐クリープ変形性の向上

● 熱サイクル下での寸法安定性の向上

●圧力変動下でもシール性能が長持ちします。

アップグレードされた PTFE ソリューションは、高温で繰り返される熱サイクル環境での連続運転により適しています。

申請結果

パフォーマンス指標	前に	後
ガスケット材質	純PTFEガスケット	ガラス入りPTFEガスケット
動作温度	180℃	180℃
使用圧力	1.6MPa	1.6MPa
サーマルサイクル	1日2回	1日2回
耐用年数	約1ヶ月	14ヶ月
メンテナンスの頻度	頻繁な交換	大幅に削減

主な利点

● 従来の純粋な PTFE ガスケットと比較して 14 倍長い耐用年数

●ガスケットの交換頻度とメンテナンスコストを削減します。

● 熱サイクル条件下でのシール信頼性の向上

● 連続生産のための装置稼働時間の増加

よくある質問

Q: ガラス繊維入り PTFE ガスケットとは何ですか?バージン PTFE とどう違うのですか?

A: ガラス繊維入り PTFE ガスケットは、15～25% のガラス繊維で強化された PTFE です。優れた耐薬品性 (pH 0 ～ 14) を維持しながら、バージン PTFE と比較して機械的強度 (引張 ≥ 25 MPa)、耐摩耗性、および耐クリープ性が大幅に向上しています。

バージン PTFE はより柔らかく、負荷がかかると変形しますが、ガラス繊維 PTFE はその形状をより長く保持するため、バルブシート、ポンプコンポーネント、および動的シール用途に最適です。

ただし、ガラス繊維 PTFE はフッ化水素酸 (HF) や強アルカリとは互換性がありません。これらのサービスにはバージン PTFE またはカーボン充填 PTFE を使用してください。 FDA準拠のグレードをご用意しています。

Q: ガラス繊維含有量は 15%、20%、または 25% のどれを選択すればよいですか?

A: ガラス繊維充填 PTFE ガスケットは、ガラス繊維含有量 15%、20%、25% で入手可能です。 15% のガラス繊維により、より高い柔軟性を維持しながら適度な改善が得られます。 25% のガラス繊維は、最大の強度、耐摩耗性、寸法安定性を提供し、要求の厳しい用途に最も一般的なグレードです。

簡単なルール:

一般用途 → 15-20% ガラス。

高摩耗、高荷重、高圧 → 25% ガラス。

リクエストに応じてカスタムコンテンツを利用できます。 25% グレードは最高の機械的性能を提供し、過酷な作業の業界標準です。

Q: ガラス繊維入り PTFE ガスケットの限界は何ですか?また最もよくある間違いは何ですか?

答え: 温度: -180°C ～ +200°C の連続使用可能。

ケミカl: pH 0-14、フッ化水素酸 (HF) または強アルカリとは互換性がありません。ガラス繊維はこれらの化学物質と反応します。

機械式: バージン PTFE よりも硬く、柔らかいシャフトや壊れやすいフランジに傷が付く可能性があります。

最もよくある 3 つの間違い:

HF サービスでの使用 - ガラスが溶ける - 代わりにバージン PTFE を使用してください

締めすぎ – ガラス繊維 PTFE の方が強度はありますが、それでも制御されたトルクが必要です。締めすぎるとガスケットが損傷します

バージン PTFE と同じ柔軟性が期待される - ガラス繊維により柔軟性が低下します (伸び率 ≥200% 対バージン PTFE の 250 ～ 350%)。それに応じて設計する

温度、圧力、媒体をお知らせください。24 時間以内に適切な PTFE グレードをお勧めします。
