PTFE スカイブドおよび成形シート製品は、化学、機械、電気産業全体で使用されています。これらの製品の専門メーカーおよびサプライヤーをお探しの場合は、Taifno をお選びください。ワンステーション サービスをご提供いたします。
PTFEスカイブドシート: 焼結後に成形されたPTFEビレットから回転切削（スカイビング）によって製造されます。薄く、精密で、幅が広く、優れた表面仕上げ。 厚さ公差が厳しく（±0.02mm）、幅が広く（最大2700mm）、表面が滑らかな薄いシート（0.3～10mm）が必要な場合に選択してください。ガスケット、ライナー、テープ、電気絶縁材に最適です。

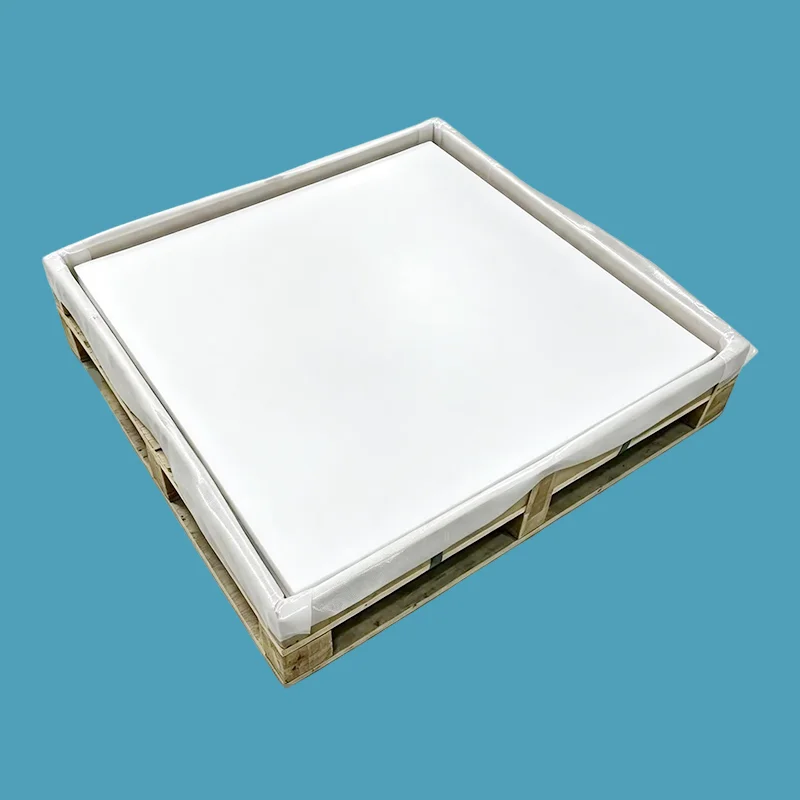

PTFE成形シート: PTFE樹脂を金型に圧縮成型し、焼結して製造されます。厚く、強く、優れた機械的特性。 構造部品、ベアリングパッド、バルブシート、および材料の完全性が必要なコンポーネントを加工するために厚いシート (4 ～ 200 mm) が必要な場合に選択してください。
スカイブ加工された PTFE シートと成形された PTFE シートの基本的な違いは、製造プロセスにあります。
PTFE樹脂を円筒状のビレットに成形し、焼結した後、ロータリーカット（スカイビング）により薄板状に製造されます。
優れた表面仕上げと厳しい厚さ公差を備えた薄いシートを製造します
最大2700mmの大きな幅も利用可能
PTFE樹脂を平型に圧力をかけて圧縮成型し、焼結して製造されます。
機械的完全性が高く、厚くて緻密なシートを製造します
充填グレード (ガラス、カーボン、グラファイト、MoS₂、ブロンズ) は主に成形シートの形で入手可能
|
財産 |
価値 |
|
厚さの範囲 |
0.3mm～10mm（30mmまで対応可能） |
|
幅の範囲 |
最大2700mm（薄ゲージ用） |
|
厚さの許容差 |
±0.02mm — ±0.30mm (厳しい公差) |
|
表面仕上げ |
優れた - 滑らかで均一 |
|
抗張力 |
≧20MPa |
|
最適な用途 |
ガスケット、ライナー、テープ、電気絶縁材 |
精密な厚さ: 厳しい厚さ公差が必要な用途に最適
広い幅: 最大2700mm幅、大型フランジガスケットに最適
滑らかな表面: すぐに使用できる優れた表面仕上げ
柔軟性: 薄いゲージ用にロールで供給可能
|
財産 |
価値 |
|
厚さの範囲 |
4mm～200mm（標準は100mmまで） |
|
幅×長さ |
2000×2000mmまで |
|
厚さの許容差 |
±0.30mm — ±1.0mm (精度は低くなります) |
|
表面仕上げ |
良好 - 表面にわずかな凹凸がある場合があります |
|
抗張力 |
30～40MPa |
|
最適な用途 |
ベアリングパッド、バルブシート、シール、構造部品 |
厚いストック: カスタム部品への加工に最適
緻密な構造：優れた機械的強度
構造的完全性: 耐荷重用途に適しています
利用可能な充填グレード: ガラス、カーボン、グラファイト、MoS₂、ブロンズで特性を強化
|
特徴 |
スカイブドシート |
成形シート |
|
厚さの範囲 |
0.3～10mm（最大30mm） |
4 - 200mm |
|
幅の範囲 |
最大2700mm |
2000×2000mmまで |
|
厚さの許容差 |
非常にタイト (±0.02 ～ 0.30mm) |
緩め(±0.30～1.0mm) |
|
表面仕上げ |
素晴らしい — 滑らか |
良好 - 加工が必要な場合があります |
|
機械的強度 |
中 - 薄いアプリケーションに適しています |
より高い - 緻密で強力な構造 |
|
柔軟性 |
薄いゲージ用に巻くことができます |
リジッド — シートフォームのみ |
|
塗りつぶされたグレード |
限定 |
ガラス、カーボン、グラファイト、MoS₂、ブロンズ |
|
最適な用途 |
ガスケット、ライナー、テープ、電気絶縁材 |
構造部品、ベアリングパッド、バルブシート、厚シール |
|
あなたのアプリケーションが... |
選ぶ... |
なぜ |
|
薄ガスケット（0.5～3mm） |
スカイブドシート |
厳しい公差、滑らかな表面、均一な厚さ |
|
大型フランジガスケット |
スカイブドシート |
広い幅が利用可能 – 縫い目が少なくなります |
|
電気絶縁テープ |
スカイブドシート |
薄いゲージ、ロール、優れた誘電特性 |
|
薬液タンクライナー |
スカイブドシート |
薄くて馴染みやすい、幅広のシート |
|
ベアリングパッド、ブリッジ摺動部品 |
成形シート |
厚く、強く、緻密な構造 |
|
カスタム機械加工部品 |
成形シート |
CNC旋削/フライス加工用の厚肉ストック |
|
バルブシート、ピストンリング |
成形シート |
材料の完全性、強度 |
|
充填 PTFE グレード (ガラス、カーボン、ブロンズ) |
成形シート |
成形グレードでのフィラーの分散が良好 |
|
業界 |
応用 |
推奨タイプ |
|
化学処理 |
パイプフランジガスケット、ポンプシール、タンクライナー |
スカイブド(薄)、モールド(厚) |
|
機械工学 |
ベアリングパッド、スライドランナー、ウェアストリップ |
成形品 |
|
電気・電子 |
絶縁テープ、コンデンサフィルム、電線被覆 |
削られた |
|
橋梁と建設 |
構造用滑り軸受、伸縮継手 |
成形品 |
|
食品および医薬品 |
FDA 準拠のガスケット、衛生シール |
スカイブド (FDA グレード) |
|
半導体 |
超高純度化学薬品分配ライナー |
削られた |
|
パラメータ |
価値 |
|
連続使用温度 |
-180℃～+200℃ |
|
融点 |
327℃ |
|
密度 |
2.10 — 2.30 g/cm3 |
|
抗張力 |
20～40MPa（グレードによる） |
|
破断伸び |
≥250% |
|
摩擦係数 |
0.04 — 0.20 |
|
絶縁耐力 |
≥10 KV/mm |
|
吸水性 |
<0.01% |
|
pH範囲 |
0-14 汎用耐薬品性 |
|
色 |
白 (バージン)、塗りつぶされたグレードのカスタムカラー |
|
FDA準拠 |
はい（処女グレード） |
|
厚さ(mm) |
幅(mm) |
注意事項 |
|
0.1 ～ 0.4 |
1500mmまで |
— |
|
0.5 ～ 8.0 |
最大2700mm |
— |
|
8.0 — 10.0 |
最大2700mm |
— |
|
0.3 ～ 10.0 |
1000～2000mm |
— |
|
厚さ(mm) |
サイズ(mm) |
注意事項 |
|
2 — 100 |
1000×1000、1200×1200、1500×1500、2000×2000 |
— |
|
4 - 200 |
1000×1200 |
— |
|
Custom sizes |
リクエストに応じて利用可能 |
— |
100% バージン PTFE 樹脂 — 再研磨やリサイクル材料は使用していません
完全なトレーサビリティ - リクエストに応じて材料証明書を入手可能
精密製造 - スカイブドシートの厳しい厚さ公差
FDA 準拠グレードをご用意 — バージン PTFE は FDA 要件を満たしています
利用可能な充填グレード - ガラス、カーボン、グラファイト、MoS₂、ブロンズ
大型サイズ対応 - 最大 2700 mm 幅のスカイブドシート、最大 2000×2000 mm の成形シート
リードタイム — 標準サイズの在庫あり（24～48 時間）。カスタムサイズ 5〜15日
中国福建省の石油化学会社は、圧力 2.5 MPa、温度 180°C の過酷な条件下で稼働する熱交換器フランジ システムで繰り返し発生するシールの問題に直面しました。オリジナルのゴム製ガスケットは、化学媒体や高温への継続的な曝露により老化、膨張、性能低下が加速し、その結果、ガスケットの交換が頻繁になり、メンテナンスコストが増加し、生産が中断される可能性がありました。
シールの信頼性を向上させるために、同社は従来のゴム製ガスケットを、成形 PTFE シートから製造された精密カット ガスケットに置き換えました。 PTFE は優れた耐薬品性、卓越した温度安定性、低摩擦特性、長期シール性能を備えているため、要求の厳しい石油化学用途に適しています。成形された PTFE シートは、一貫した材料密度、良好な寸法安定性、および腐食性プロセス媒体に対する信頼性の高い耐性を提供しました。
PTFE成形シートカットガスケットは導入後、2.5MPa、180℃の連続運転でも安定したシール性能を維持しました。従来のゴムガスケットソリューションと比較して、耐用年数が約3か月から2年以上に延長され、メンテナンス頻度が大幅に削減され、装置の動作信頼性が向上しました。
●応用機器： 石油化学熱交換器フランジシステム
● 動作条件: 圧力2.5MPa/温度180℃
● オリジナルのソリューション: ゴムガスケット
● 交換液: PTFE成形シートカットガスケット
●寿命の向上： 3か月から2年以上に延長
● 利点: 耐薬品性の向上、メンテナンスのダウンタイムの削減、交換コストの削減、およびシールの信頼性の向上
この事例は、高温で化学的に攻撃的なシール用途における PTFE 成形シートの利点を実証し、石油化学産業における従来のゴム製ガスケット材料に代わる耐久性と信頼性の高い代替品を提供します。
A: スカイブドシートは、成形された PTFE ビレットからロータリーカットされています。厳しい厚さ公差 (±0.02mm)、滑らかな表面、広い幅 (最大 2700mm) を備えた薄いシート (0.3 ～ 10mm) を製造します。
スカイブドを使用する場合: 薄いガスケット、ライナー、電気絶縁テープ、または正確な厚さを必要とする大きなフランジ ガスケットが必要です。
成形シートは直接圧縮成形されます。高い構造的完全性と機械的強度を備えた厚いシート (4 ～ 200 mm) を製造します。
成形品を使用する場合: ベアリング パッド、バルブ シート、カスタム機械加工部品、または構造シール アプリケーションが必要です。
簡単なルール:
薄く、正確で、大きな幅が必要ですか?削られた。
厚く、強く、機械加工可能である必要がありますか?成型済み。
どちらも -180°C ～ +200°C、pH 0 ～ 14 の耐薬品性に対応します。
答え: 削られたシート: 厚さ0.1～10mm（最大30mmまで利用可能）。幅2700mmまで対応可能です。薄いゲージでも厚さ公差は±0.02mmと厳しい。幅広のシートで継ぎ目を少なくする大型のガスケット用途に最適です。
成形シート: 厚さ 2-200mm。サイズは2000×2000mmまで対応可能です。厚さ公差の精度は低くなりますが（±0.3～1.0mm）、材料の完全性は優れています。充填グレード (ガラス、カーボン、グラファイト、MoS₂、ブロンズ) は、機械的特性を強化するために主に成形シートの形で入手できます。
標準サイズとカスタム サイズの両方のタイプを提供します。特定のサイズが必要ですか?見積もりのために仕様を送信してください。
答え: 温度: -180°C ～ +200°C の連続使用可能。
化学薬品: pH 0-14 の汎用耐性、溶融アルカリ金属または元素フッ素とは互換性がありません。
制限事項：PTFEは柔らかく、持続的な負荷（コールドフロー/クリープ）を受けると変形します。スカイブドシートは製造工程上、成型シートよりも柔らかくなります。成形シートの機械的強度が向上します。
よくある 2 つの間違い:
(1) 構造用または厚い用途にスカイブドシートを使用すると、厚さと機械的強度が不足します。構造部品には成形シートを使用。
(2) 厳しい公差が要求される薄いガスケットに成形シートを使用することで、厚み公差が緩やかになります。精密な薄い用途にはスカイブドシートを使用してください。
