バージン PTFE は、ほぼすべての化学薬品に耐えますが、継続的な圧縮下ではコールドフローが発生し、ボルトの荷重が緩み、ガスケットが薄くなり、接合部が泣き始めます。ガラスライニング、セラミックおよびプラスチックの機器では、問題は逆転します。標準的な PTFE のシールを維持するために必要なトルクは、多くの場合、フランジ面自体を亀裂させるのに十分です。
このシートは、材料を 1 回変更するだけで両方の故障モードを解決します。中空ガラス微小球が PTFE マトリックス中に分散され、弾性回復率が約 21.8% から 55.8% まで上昇します。ガスケットは、著しく少ないボルト圧力でシール力を維持し、機械加工された表面を必要とせずに、孔食やうねりを埋めるのに十分な柔らかさを保ちます。

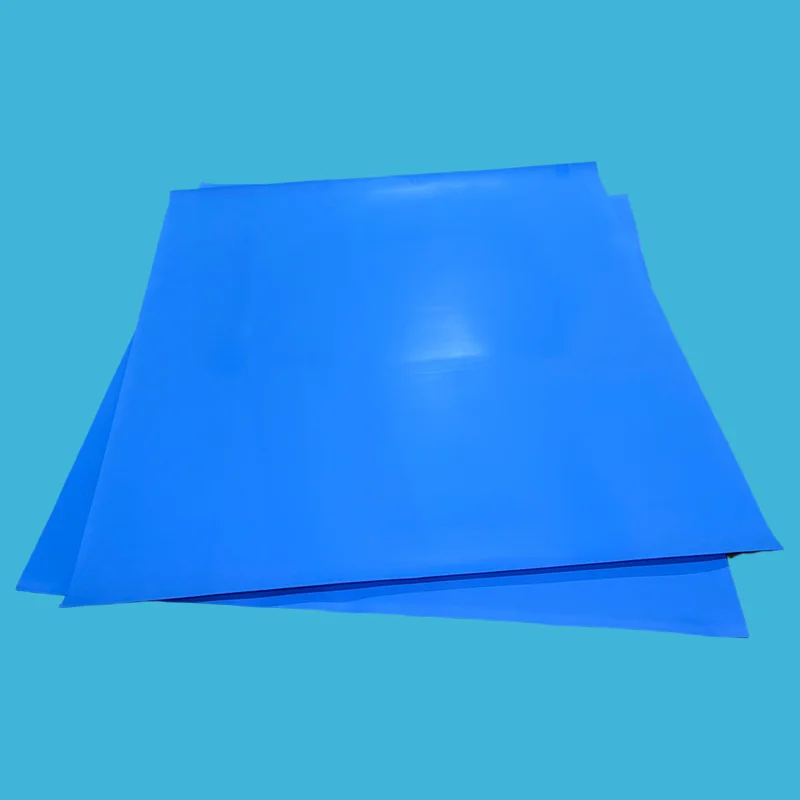

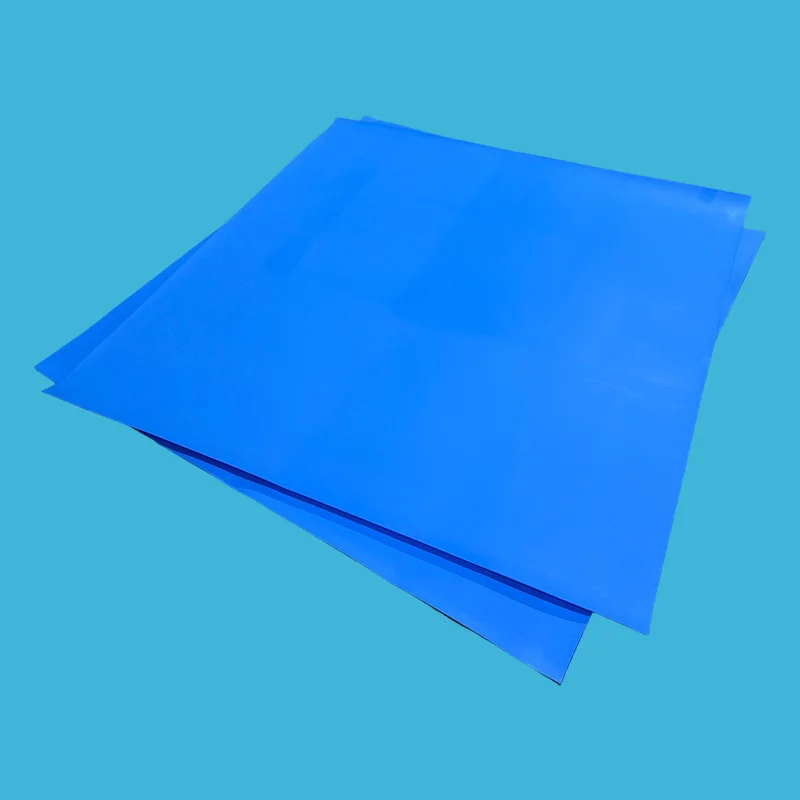

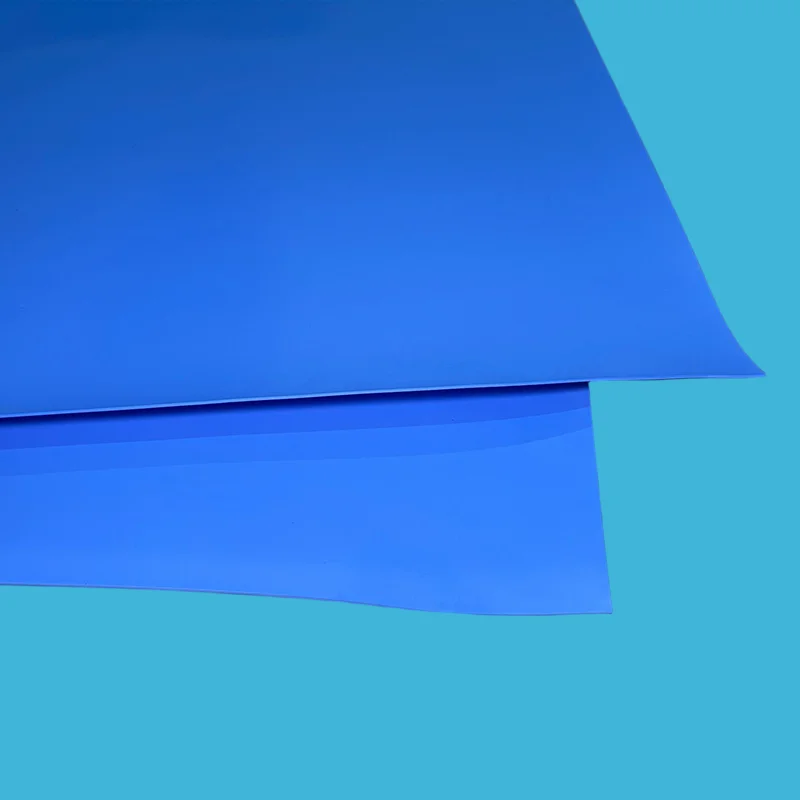

ガラスビーズ入り PTFE シートは、コーティングではなく、加工された化合物です。軽量の中空ガラス球は、シートが形成される前にバージン PTFE 樹脂に均一にブレンドされるため、強化材は表面にとどまるのではなく、厚さ全体に浸透します。
その結果、3つのことが変わります。まず、球体は荷重下で PTFE が流れる滑り面を遮断するため、耐クリープ性が向上し、ボルトのトルクがはるかに長く保持されます。第二に、材料は測定可能なスプリングバックを獲得します。バージン PTFE の 21.8% に対して 55.8% の回収率— これは、圧縮後にガスケットが押しつぶされたままではなく、フランジに対して押し戻されることを意味します。第三に、より低い圧縮でシールするため、従来の PTFE 取り付けトルクによって損傷するフランジにも使用できます。
化学的性能はそのまま残ります。コンパウンドはまだ全体をカバーしていますpH 0 ～ 14からの範囲と継続的なサービス-180℃～+200℃したがって、機械的なアップグレードではメディアの互換性が犠牲になることはありません。ファミリー全体でフィラーの種類を比較する場合、変性PTFEシート概要では、ガラスビーズ、ガラスファイバー、グラファイト、ブロンズのグレードがどのように異なるかを示します。
回復力は、12 か月目に関節がまだトルクを保持しているかどうかを決定する特性です。以下の表は、同じ試験方法で 2 つの材料を比較したものです。
| 材料 | 回収率 | 現場での意味 |
|---|---|---|
| バージンPTFE | ～21.8% | 永久に圧縮します。時間の経過とともにボルトのトルクが緩み、ガスケットが漏れる |
| ガラス微小球 PTFE | ～32～55.8% | 圧縮後に回復します。ボルトのトルクを維持し、シールの寿命を延ばします。 |
回復力が高いほど、シール力がより長く保持され、漏れが少なく、計画外のダウンタイムが少なくなります。
| フィールドの問題 | ガラス微小球 PTFE がそれにどのように対処するか |
|---|---|
| 純粋な PTFE は負荷がかかるとクリープして漏れます | ガラス微小球が構造を強化し、ボルトのトルクをより長く保持します。 |
| 粗いまたは穴のあるフランジの漏れ | 柔らかく、なじみやすい素材で、研磨や機械加工をせずに凹凸を埋めることができます。 |
| ガラス張りのフランジは高トルクで亀裂が発生する | 低いボルト圧力でシールし、脆弱な表面を保護します |
| ガスケットは時間の経過とともにシール力が低下します | 最大 55.8% の回復により圧縮後のシールを維持 |
| 酸、溶剤、腐食剤がアザラシを攻撃する | PTFE マトリックスは pH 0 ～ 14 への耐性を提供します |
3 つはすべて正当な選択肢ですが、置き換えることはできません。以下のマトリックスは、仕様レビューに提出するものです。
| 特徴 | ガラス微小球 PTFE | バージンPTFE | ガラス繊維 PTFE |
|---|---|---|---|
| 回収率 | ~32 ～ 55.8%、優れています | 21.8%、悪い | 適度 |
| 耐クリープ性 | 素晴らしい | 貧しい | 良い |
| 圧縮率 | 柔らかくて馴染みやすい | 硬い | 適度 |
| フランジ保護 | 壊れやすいフランジでも安全 | 適度 | 表面に傷が付く可能性がある |
| 圧力天井 | 最大55バール | 最大30バール | より高い、最大 100 bar |
| 耐薬品性 | pH 0 ～ 14 (HF を除く) | pH 0 ～ 14 | pH 0 ～ 14、HF および強アルカリを除く |
| こんな方に最適 | 壊れやすいフランジ、低トルク、熱サイクル | クリーンな化学薬品、滑らかなフランジ、FDA サービス | 研磨媒体、高圧 |
ラインが 55 bar を超えて稼働している場合、または研磨スラリーが輸送されている場合、ガラス繊維入りPTFEシート機械的にはより強力な選択肢です。中程度の圧力で動作し、フランジ面が弱いリンクである場合、このグレードは正しい仕様です。
| あなたのアプリケーションが… | 特定 | なぜ |
|---|---|---|
| ガラスライニング、セラミックまたはプラスチックのフランジ | ガラス微小球 PTFE | 低トルクでフランジに優しい |
| 粗い、穴がある、または歪んだフランジ | ガラス微小球 PTFE | 適合性があり、凹凸を埋める |
| 酸と溶剤による化学処理 | ガラス微小球 PTFE | pH 0 ～ 14 の汎用耐性 |
| 食品または医薬品の加工 | ガラス微小球 PTFE、FDA グレード | FDA準拠のグレードも利用可能 |
| サーマルサイクリングサービス | ガラス微小球 PTFE | 温度変化があってもシールを維持 |
| 標準サービスのきれいで滑らかなフランジ | バージンPTFE | 材料費の削減 |
| 高圧での研磨媒体 | ガラス繊維 PTFE | より高い機械的強度 |
| 業界 | 代表的な用途 | 理由 |
|---|---|---|
| 化学処理 | パイプフランジ、反応器カバー、熱交換器 | 低トルクでの pH 0 ～ 14 の抵抗 |
| 医薬品 | 無菌装置、バイオリアクター | 純粋な素材、非汚染、FDA 準拠 |
| 食べ物と飲み物 | サニタリー接続、充填装置 | FDAに準拠しており、お手入れが簡単です |
| グラスライニングされた装置 | グラスライニングされた反応器と容器 | 低トルクで脆弱な表面を保護 |
このシートからのガスケットの切断は、他のソフト ガスケット素材と同じロジックに従います。「」を参照してください。PTFEガスケット標準プロファイルの場合は範囲を指定するか、完全なカスタム形状の図面を送信します。
報告された結果は、特定の顧客の設置を反映しています。実際の結果は、フランジの状態、媒体、トルク手順、動作サイクルによって異なります。使用条件を共有していただければ、それに合わせたグレードや板厚をご提案させていただきます。
| パラメータ | 価値 | 試験方法 |
|---|---|---|
| 温度範囲 | -180℃～+200℃ | ASTM |
| 最大圧力 | 最大 55 bar (800 PSI) | — |
| 密度 | 1.55 ～ 1.70 g/cm3 | ASTM D792 |
| 圧縮率 | ≥16% | ASTM F36 |
| 回復 | 32%以上、グレードによっては最大55.8% | ASTM F36 |
| 抗張力 | ≧10MPa | ASTM F152 |
| 材料 | バージン PTFE と中空ガラス微小球 | — |
| FDAへの準拠 | 利用可能 | FDA 21 CFR 177.1550 |
| サイズ(mm) | 厚み範囲(mm) |
|---|---|
| 1500×1500 | 1.0、1.5、2.0、3.0 |
| 1500×4500 | 1.5、2.0、3.0 |
| カスタム | 図面に合わせてカットするか、社内ガスケット切断用に供給されるオーバーサイズを使用します |
上記のすべての特性は、内部スケールではなく指定された ASTM メソッドに関連付けられているため、データは受入検査時に個別にチェックできます。原材料の検証、工程内チェック、最終テスト、バッチ記録などの完全な手順は、品質保証ページ.
シートのサイズ、厚さ、枚数、サービスメディアをお送りください。見積価格は 24 時間以内に返信されます。
標準サイズのシート、チューブ、ロッド、ガスケットのサンプルは品質評価用に無料で提供されます。買い手は宅配便の費用を負担します。カスタムサイズは図面に記載されています。
標準サイズでの少量のお試し注文も受け付けております。ボリューム価格は数量が増加するにつれて適用されます。
ご要望に応じて、材料証明書、検査報告書、適合宣言書を出荷品とともに発行します。
支払い条件は、出荷前の70％の残高と30％のT / Tデポジットです。通常、出荷は工場から約 1 時間の寧波港から行われるため、内陸物流は短くなります。完全な商業条件は、よくある質問ページ.
中空ガラス微小球で強化されたバージン PTFE から作られた高性能ガスケット素材です。標準的な PTFE は、負荷が継続するとクリープ現象、つまりコールドフローが発生し、時間の経過とともにボルトのトルクが低下します。ガラス微小球 PTFE はクリープに抵抗し、はるかに高い回復率を返すため、シール力をより長く保持し、再トルクの必要性が少なく、要求の厳しい使用でもより長く持続します。
はい、これはその主要なアプリケーションの 1 つです。この材料は、グラスライニング、セラミックおよびプラスチックのフランジでの低ボルトトルクシール用に設計されています。柔らかくて適合性が高く、高い圧縮力を必要とせずに傷、くぼみ、表面の凹凸を埋めます。グラスライニングされたフランジに過度のトルクを与えるとライニングに亀裂が入る可能性があり、修理のたびに部品代とダウンタイムの両方で費用がかかるため、これは重要です。
pH 0 ～ 14 の全範囲をカバーし、ほとんどの酸、アルカリ、溶剤、炭化水素に適しています。それはないフッ化水素酸との互換性があります。これは、ガラス微小球が HF サービスで溶解し、ガスケットが破損するためです。そこにはバージン PTFE またはカーボン充填 PTFE を使用してください。圧力上限は 55 bar (800 PSI) です。それを超える場合は、ガラス繊維入り PTFE を指定してください。
