シリカ充填PTFEシート

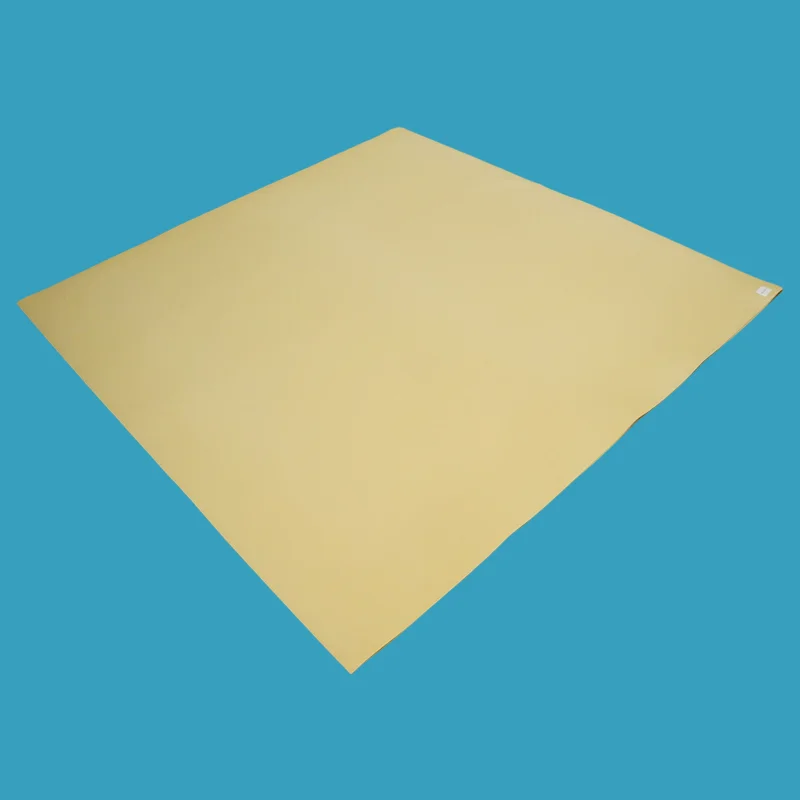

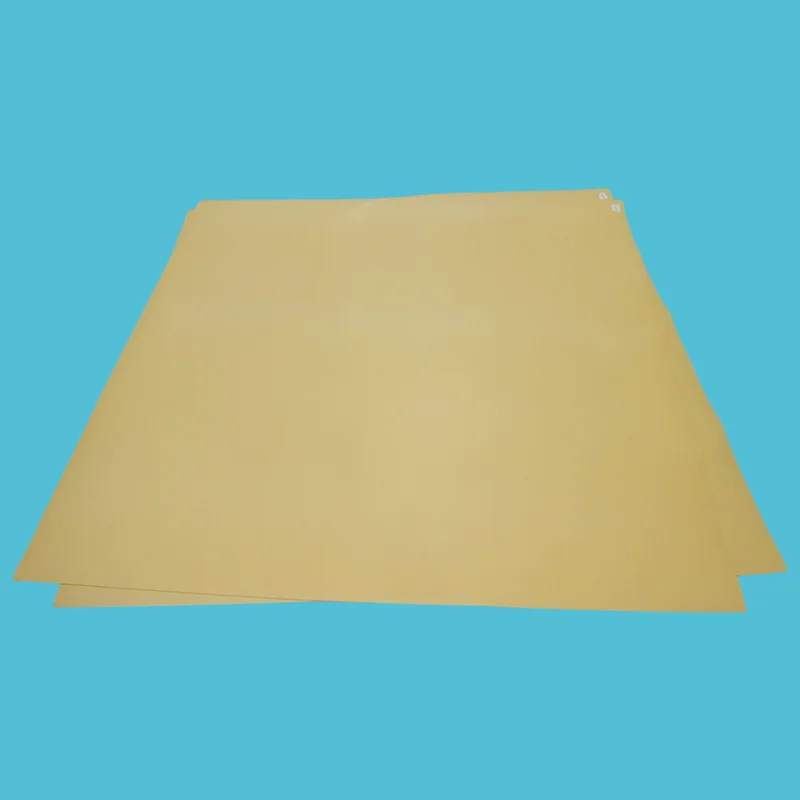

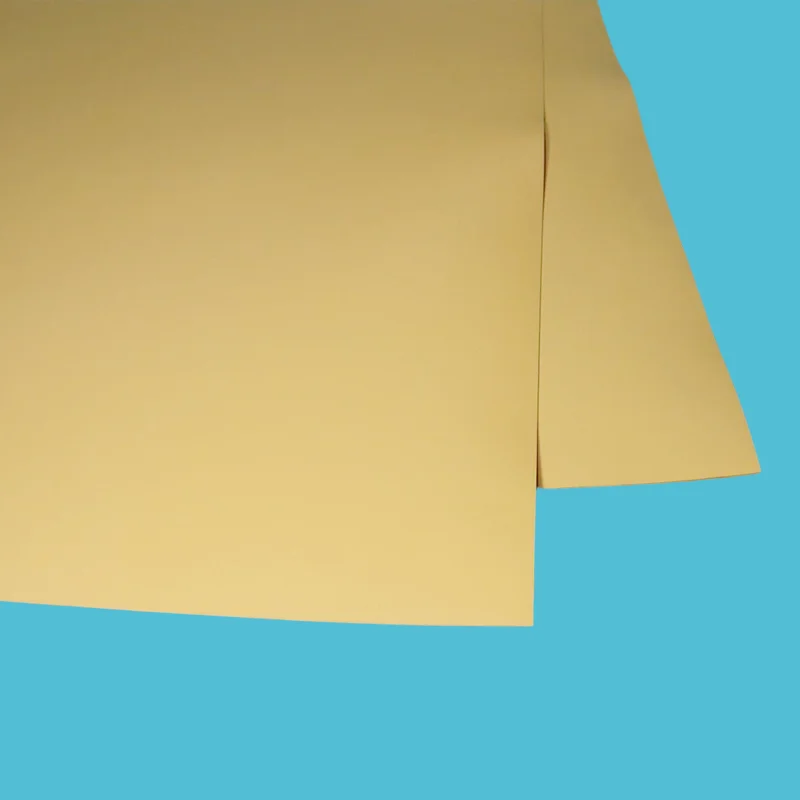

シリカ充填 PTFE シートは、明るい黄褐色または明るい茶色です。強酸、溶剤、腐食性の高い化学媒体に長期間さらされた場合でも、しっかりとした信頼性の高いシールを維持し、優れた耐薬品性を示します。純粋な PTFE ガスケットとは異なり、荷重時のクリープに耐性があり、ボルトのプリロード保持力が強化されています。

主な仕様: 動作温度範囲 -180°C ～ +200°C、耐圧最大 83 bar (1200 PSI)、密度 2.1 ～ 2.3 g/cm3、引張強度 ≥20 MPa。

シリカ入りPTFEシートとは何ですか？

シリカ充填 PTFE シートは、二酸化ケイ素 (SiO₂) フィラーで強化されたバージン PTFE から作られた高性能ガスケット材料です。シリカ粒子は、PTFE の幅広い化学的適合性 (pH 0 ～ 14) を維持しながら、材料のシール性能を大幅に向上させる構造強化を提供します。

この材料は、強酸、溶剤、炭化水素、その他の攻撃的な媒体で使用するために特別に設計されており、化学処理、製薬、食品および飲料、石油化学用途に推奨されています。

シリカ強化の主な利点:

クリープ緩和の低減: ボルトのトルクをより長く維持し、再トルクの必要性が少なくなります。

シール性能の向上: 密閉性が高く、製品の損失と排出を削減します。

優れた耐薬品性: 強酸（フッ酸を除く）、溶剤、炭化水素、塩素、蒸気、極低温サービスに適合

FDA 準拠: 食品および医薬品用途向けの FDA 21 CFR 177.1550 および USDA 仕様を満たしています。

細菌増殖耐性: 細菌の増殖をサポートしません。

難燃性: 炎には対応しません。

BAM 承認済み: BAM 規格に準拠した酸素サービス グレード (スタイル 3502) で利用可能

EN 12308 認証: 極低温サービス認証

シリカ充填 PTFE を選択する理由

比較・選択ガイド

シリカ充填 PTFE 対 バージン PTFE 対 ガラス繊維 PTFE 対 ePTFE

クイックセレクションガイド

主な用途

技術仕様

シリカ充填 PTFE シートの特性

利用可能なサイズ

タイフノ品質保証

100% バージン PTFE 樹脂 — バッチごとに一貫した品質

シリカ強化 - 均一な分散により一貫したパフォーマンスを実現

FDA 準拠 — FDA 21 CFR 177.1550 および USDA 仕様に適合

BAM 承認済み - 酸素サービスグレードが利用可能 (スタイル 3502)

EN 12308 認定 — 極低温サービス認定

EU No. 10/2011 — 食品との接触に準拠

完全なトレーサビリティ - ご要望に応じて材料証明書を発行します

リードタイム — 標準サイズの在庫あり（24～48 時間）。カスタムサイズ 7-10 日

よくある質問

Q:シリカ入りPTFEシートとは何ですか?どこに使用すればよいですか?

A: シリカ充填 PTFE シート (SiO₂ PTFE シートまたはシリカ PTFE ガスケットとも呼ばれます) は、二酸化ケイ素フィラーで強化されたバージン PTFE です。優れた耐クリープ性、ボルトのトルク保持力、化学的適合性を備えているため、強酸（フッ化水素酸を除く）、溶剤、炭化水素、塩素、蒸気、極低温での使用に最適です。

食品および医薬品用途向けに、FDA 準拠グレード (FDA 21 CFR 177.1550) が用意されています。 BAM は酸素サービスについて承認され、EN 12308 は極低温サービスについて認定されています。

使用しない場合: フッ化水素酸 (HF) サービス、シリカは HF と反応します。代わりにバージン PTFE を使用してください。

Q: シリカ充填 PTFE はバージン PTFE とどう違うのですか?

A: シリカ充填 PTFE は、未使用の PTFE に比べて耐クリープ性とボルトのトルク保持力が大幅に向上しています。バージン PTFE はより柔らかく、持続的な負荷の下で変形しますが、シリカ充填 PTFE はその形状をより長く保持し、製品の損失と排出を削減します。

どちらも幅広い耐薬品性 (pH 0 ～ 14) を備えていますが、FDA 準拠 (FDA 21 CFR 177.1550) を維持しながら、強酸、溶剤、炭化水素、塩素のサービスにはシリカ充填 PTFE が推奨されます。

独自の製造プロセスにより、従来の PTFE シートに典型的なコールドフローの問題が最小限に抑えられます。極低温用途では、シリカ充填 PTFE は -180°C までの使用に関して EN 12308 認定を受けています。

バージン PTFE を選択する場合: フッ化水素酸サービス、最大限の化学純度が必要な用途、またはクリープが問題にならない低コスト要件。

Q: 制限は何ですか?また最もよくある間違いは何ですか?

答え: 温度: -180°C ～ +200°C の連続使用可能。

プレッシャー: 最大 83 bar (1200 PSI)、厚さとデザインによって異なります。

化学薬品: pH 0～14、フッ化水素酸（HF）とは互換性がありません。

よくある 3 つの間違い:

HF サービスでの使用: シリカは HF と反応します。代わりにバージン PTFE を使用してください。

締めすぎ: シリカ充填 PTFE には制御されたトルクが必要です。過度の圧縮はガスケットを損傷する可能性があります。推奨取り付けトルク仕様に従ってください

厚さの選択が間違っている: 標準サイズは 1/16 インチ (1.5mm) と 1/8 インチ (3.0mm) で利用可能です。設計仕様に従ってください。フランジの穴がひどい場合は、適合性を向上させるためにプロファイルシート (EPIX®) を検討してください。

適切なグレードを選択するのにサポートが必要ですか?温度、圧力、媒体をお知らせください。適切な PTFE グレードをお勧めします。
