グラファイト充填PTFEシート

グラファイト充填 PTFE シートは Taifno が提供する製品の 1 つです。 20 年の業界経験を持つメーカーとして、当社は研究開発とカスタマイズ機能を提供します。 15% ～ 30% のグラファイトフィラーを配合したこの製品は、PTFE の優れた耐薬品性と強化された熱伝導性および低い摩擦係数を兼ね備えており、ガスケット、シール、ベアリング、および摺動コンポーネントに適しています。

お問い合わせを送信

製品説明

グラファイト充填 PTFE シートの専門メーカーおよびサプライヤーとして、Taifno は食品および製薬業界に適した FDA 準拠のグレードを提供しています。この材料は不燃性でバクテリアの増殖に耐性があり、低摩擦、優れた熱伝導性、およびコールドフローの低減を特徴としています。

主な仕様: 動作温度範囲 -180°C ～ +200°C、耐圧最大 75 bar、引張強度 ≥11 N/mm²、復元率 ≥35%。

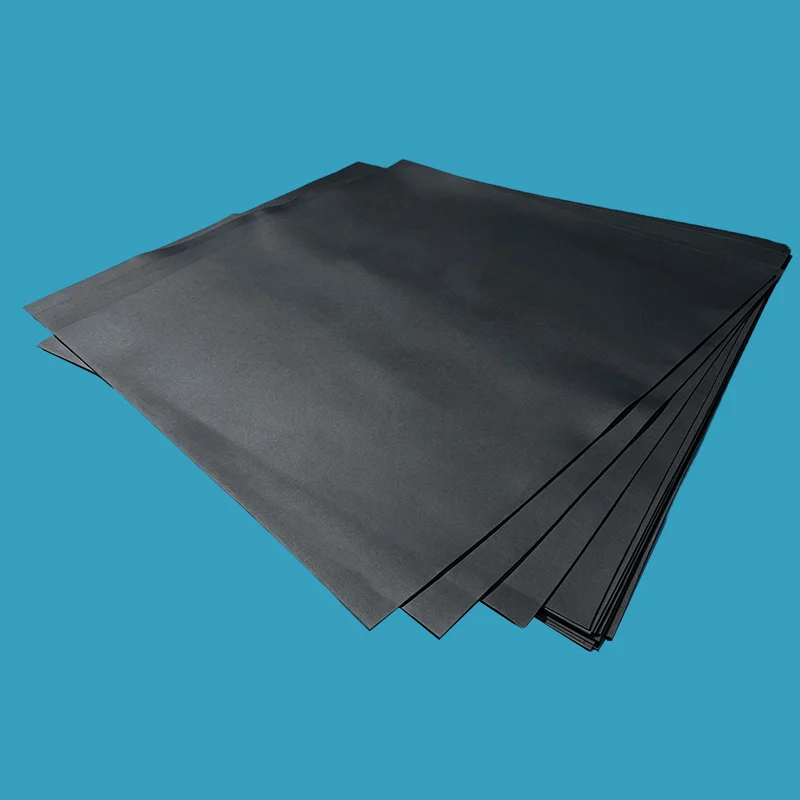

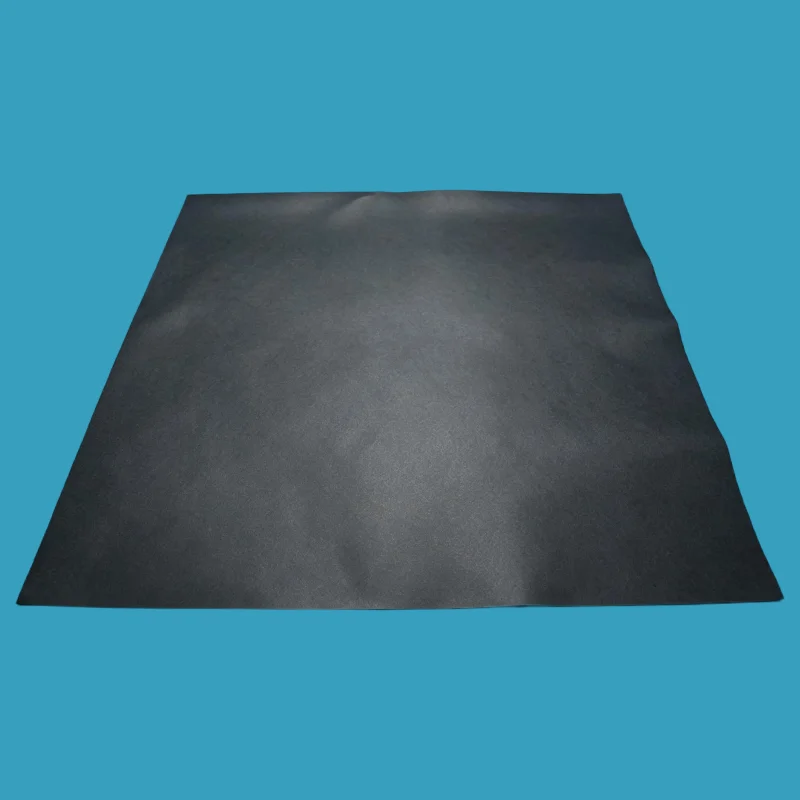

Graphite Filled PTFE Sheet

グラファイト充填 PTFE シートとは何ですか?

グラファイト充填 PTFE シートは、グラファイトフィラー (通常 15 ～ 30% のグラファイト含有量) で強化されたバージン PTFE から作られた高性能ガスケット材料です。グラファイト粒子は、PTFE の幅広い化学的適合性 (pH 0 ～ 14) を維持しながら、材料の機械的および熱的特性を大幅に改善する構造強化を提供します。

グラファイト強化の主な利点:

摩擦係数の低減: グラファイトにより摩擦係数が低下し、ベアリングやシールの滑り性能が向上します。

熱伝導率の向上: グラファイトにより熱放散が強化され、使用中のホットスポットやシャフトの摩耗が減少します。

コールドフローの低減: グラファイトフィラーがクリープ緩和を最小限に抑えます (バージン PTFE のクリープ緩和に対して 35% のクリープ緩和)。

優れたボルトトルク保持力: 長期にわたってシールを維持し、再トルクの必要性が少なくなります。

良好な回復率: 回復率 ≥35% でシールの完全性を維持

FDA 準拠: 食品および医薬品用途の FDA 仕様に適合 (グレードを選択)

火炎には対応しません: 火災安全

細菌の増殖をサポートしない: クリーンなプロセスに適しています

グラファイト充填 PTFE を選択する理由

問題	グラファイト充填 PTFE がどのように問題を解決するか	間違った選択の代償
負荷がかかると PTFE がクリープして漏れる	グラファイトフィラーがコールドフローを軽減 (35% クリープ緩和) — ボルトトルクをより長く維持します	頻繁な締め直し、6 ～ 12 か月ごとのガスケット交換
ベアリング内に摩擦が蓄積する	グラファイトが摩擦係数を下げる - 滑らかな滑りで摩耗が少ない	シャフトの摩耗、機器の損傷、早期故障
熱によりガスケットとシャフトが損傷します	グラファイトは熱伝導率を向上させます - 熱を放散し、より低温で動作します	ホットスポット、シャフトの傷、ガスケットの劣化
PTFEには機械的強度がありません	グラファイトは圧縮強度を向上させます - 負荷がかかっても形状を保持します	ガスケットの押し出し、圧力下での変形
食品/医薬品の汚染リスク	FDA 準拠のグレードが利用可能 — 純粋な材料、抽出物なし	製品の汚染、FDA の罰金、バッチロス

比較・選択ガイド

グラファイト充填 PTFE 対バージン PTFE 対炭素繊維 PTFE 対ガラス繊維 PTFE

特徴	グラファイト充填 PTFE	バージンPTFE	炭素繊維 PTFE	ガラス繊維 PTFE
色	ブラック/ダークグレー	白	黒	オフホワイト/グレー
摩擦係数	★★★★★ 最低	★★★★☆	★★★★☆	★★★☆☆
熱伝導率	★★★★★ 素晴らしい	★★☆☆☆	★★★★★ 素晴らしい	★★★☆☆
耐クリープ性	★★★★☆ 35%	★★☆☆☆	★★★★★	★★★★☆
耐摩耗性	★★★★☆	★★☆☆☆	★★★★★ 最高	★★★★★ 最高
機械的強度	★★★★☆	★★☆☆☆	★★★★★	★★★★★
耐薬品性	★★★★☆ 酸化剤用ではありません	★★★★★	★★★★☆ 酸化剤用ではありません	★★★★☆ HF/アルカリ用ではありません
FDA準拠	✅ はい	✅ はい	❌ いいえ	✅ はい
最適な用途	低摩擦、ベアリング、放熱、ダイナミックシール	一般化学品	高速、高負荷、放熱性	研磨媒体、高圧

クイックセレクションガイド

あなたのサービスが次のような場合は...	選ぶ...	なぜ
ベアリング、ブッシュ、滑り用途	グラファイト充填 PTFE	最低の摩擦 + 熱伝導率
高速ダイナミックシール	グラファイト充填 PTFE	放熱+低摩擦
高温、高負荷、高速	炭素繊維 PTFE	最高の熱伝導率 + 機械的強度
研磨媒体、高圧、高摩耗	ガラス繊維 PTFE	最高の耐摩耗性 + 機械的強度
強酸化剤（硝酸、塩素）	バージンPTFE	グラファイト/酸化炭素 - バージン PTFE が必要
クリーンケミカル、一般シール	バージンPTFE	低コスト、汎用の耐薬品性

主な用途

業界	応用	なぜグラファイトなのか
化学処理	フランジ、ポンプ、バルブ - 酸、溶剤、化学薬品	耐薬品性 + クリープ低減 + 低摩擦
発電	蒸気システム、高温フランジ、タービンシール	熱伝導率、放熱性
医薬品	滅菌処理装置 — FDA 準拠	FDA準拠、非汚染性
食べ物と飲み物	サニタリー接続 - FDA 準拠	FDA準拠、耐細菌性
ベアリングとブッシュ	機械部品、摺動用途、スラストワッシャー	最低の摩擦、熱伝導率、低摩耗
紙パルプ	消化装置、ポンプ - 適度な化学物質	耐薬品性＋耐クリープ性
石油とガス	製油所のフランジ、パイプライン - 炭化水素	化学的適合性 + 熱安定性

Factory Factory Factory Factory

技術仕様

製品特性

パラメータ	価値	注意事項
温度範囲	-196℃～+200℃	継続的なサービス
最大圧力	最大75バール	厚みやデザインにより異なります
密度	2.1 – 2.3 g/cm3	—
抗張力	≥11 N/mm²	—
圧縮率	7-19%	ASTM F36
回復	≥35%	ASTM F36
クリープ緩和	≤35%	ASTM F38 — バージン PTFE よりも大幅に優れています
色	ブラック/ダークグレー	—
材料	PTFE + グラファイトフィラー (15-30%)	—
FDA準拠	はい（グレードを選択してください）	FDA準拠の製剤が利用可能
難燃性	炎には対応しません	—
細菌の増殖	サポートしません	—

利用可能なグレード

学年	黒鉛含有量	最適な用途
グラファイト 15%	15% グラファイト	柔軟性を維持しながら特性を適度に向上
グラファイト 30%	30% グラファイト	最大の熱伝導率、圧縮強度、耐クリープ性
グラファイト+グラスファイバー	20% ガラス + 5% グラファイト	バランスのとれた特性 — 強度 + 低摩擦
FDAグレード	グラファイト充填	食品および医薬品への応用

利用可能なサイズ

サイズ(mm)	厚み範囲(mm)	注意事項
1000×1000	4～50	成形シート
1220×1220	4～50	成形シート
1500×1500	4～50	成形シート
2000×2000	4～50	成形シート

品質保証

100% バージン PTFE 樹脂 — バッチごとに一貫した品質

グラファイト強化 - 均一な分散により一貫したパフォーマンスを実現

FDA 準拠のグレードをご用意 — 食品および医薬品用途に適しています

Flame はサポートしません - 耐火物にも対応

細菌の増殖をサポートしない - クリーンなプロセスに適しています

完全なトレーサビリティ - ご要望に応じて材料証明書を発行します

リードタイム — 標準サイズの在庫あり（24～48 時間）。カスタムサイズ7-10日

Test Test Test Test

よくある質問

Q: グラファイト入り PTFE シートとは何ですか?どこに使用すればよいですか?

A: グラファイト充填 PTFE シート (グラファイト改質 PTFE シートまたは黒色 PTFE ガスケットとも呼ばれます) は、グラファイトフィラー (通常 15 ～ 30%) で強化された PTFE です。バージン PTFE と比較して、熱伝導率が向上し、摩擦が低減され、クリープが減少します (クリープ緩和は 35%)。

放熱性、低摩擦性、耐薬品性が要求される用途、ベアリング、ブッシング、摺動用途、化学処理フランジ、発電設備などにご使用ください。食品および医薬品用途向けに FDA 準拠のグレードをご用意しています。

使用しない場合: 高温での強力な酸化剤（硝酸、塩素など） - グラファイトは酸化する可能性があります。これらのサービスにはバージン PTFE を使用してください。
