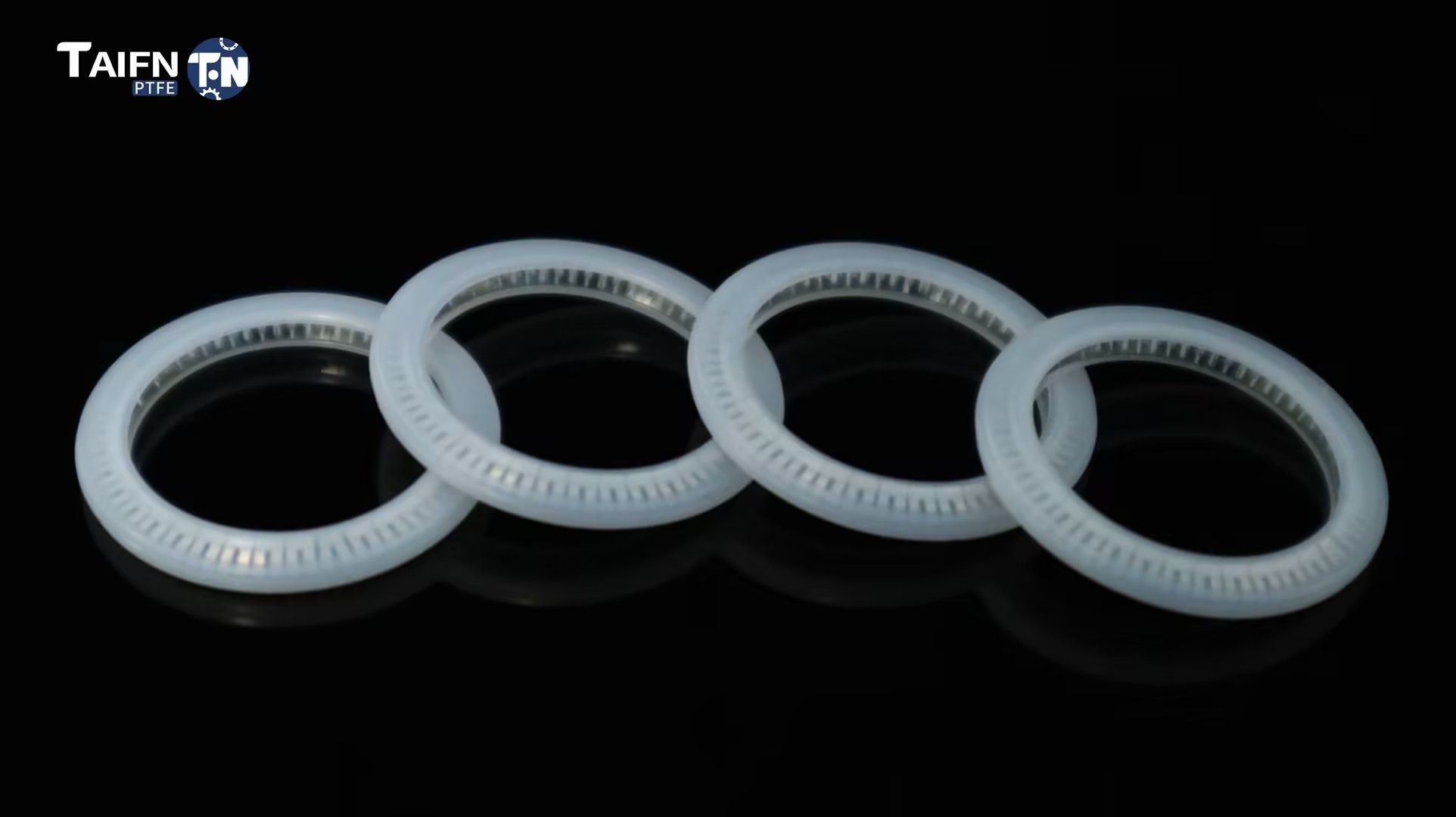

U型スプリング付勢シール

U 型スプリング付勢シール内のスプリングは、ゼロ圧力条件下でシール力を提供します。システムの圧力が U 字型のキャビティに入ると、シール リップがシャフトに対してよりしっかりと押し付けられ、圧力が高くなるほどシールが強くなります。

さらに、PTFE 材料は優れた普遍的な耐薬品性と、-180 °C ～ +200 °C の広い動作温度範囲を提供します。最大 40 MPa (動的) / 60 MPa (静的) の圧力と最大 15 m/s の線速度をサポートしており、幅広い動作条件に適しています。

U型バネ付勢シールとは何ですか?

U 型バネ付勢シールは、内部に金属バネを備えた PTFE U 型ジャケットです。これは、ロッド (内部シール) またはピストン (外部シール) 用途向けに設計された一方向シール要素です。

仕組み:

ゼロ圧力: スプリングが初期シール力を提供し、システムが加圧されていない場合でもシールします。

圧力下: システムの圧力が U キャビティに入り、シール リップを合わせ面に対してより強く押し付けます。圧力 = シールが強化されます。

自己活性化: スプリングが摩耗、ハードウェアの公差、熱サイクルを補正し、シール力を長期間維持します。

U タイプと V タイプ: どちらが必要ですか?

U タイプを選ぶ理由

比較・選択ガイド

U タイプ vs O リング vs V タイプ

クイックセレクションガイド

主な用途

現実世界のアプリケーション

ケーススタディ 1: ケミカルポンプ — 3 倍の長寿命

課題: ある化学プラントでは、溶剤を扱うピストン ポンプのゴム製 O リングが膨張や硬化により 2 ～ 3 か月ごとに交換され、生産の中断を引き起こしていました。

解決策: カーボン充填 PTFE ジャケットと 316 ステンレス鋼スプリングを備えた U 型スプリング付シールを取り付けました。標準 AS568A 溝設計を維持。

結果: シールは 9 か月以上持続し、ゴムよりも 3 倍長く持続しました。漏れゼロ。メンテナンス間隔が数週間から季節に延長されました。

ケーススタディ 2: 医薬品充填剤 — FDA への準拠

課題: 医薬品充填機では、滅菌製品を扱うロータリー バルブ用のシールが必要でした。ゴム製の O リングは FDA の抽出物テストに合格できませんでした。

解決策: バージン PTFE ジャケットと 316 ステンレス鋼スプリングを備えた U タイプ スプリング シールが付属しています。 FDA準拠の素材。完全なドキュメントが提供されます。

結果: FDA 抽出物テストに合格しました。シールは繰り返しの CIP/SIP 滅菌サイクルにも耐えました。 18か月以内に交換はありません。

注: 実際のケースの結果はアプリケーション条件によって異なります。アプリケーション固有の推奨事項については、お問い合わせください。

技術仕様

製品特性

ジャケット素材のオプション

ばねの材質のオプション

スプリングタイプのオプション

タイフノ品質保証

100% バージン PTFE 樹脂 - 再研磨やリサイクル材料は使用していません。バッチごとに一貫した品質。

精密 CNC 機械加工 - 金型コストはかかりません。直径5mmから3300mmまでのカスタムサイズ。

完全なトレーサビリティ — 原材料から完成したシールまですべてのバッチを追跡できます。リクエストに応じて材料証明書を発行します。

ISO 9001 認証済み - ISO 品質管理システムに基づいて認証された製造プロセス。

FDA 準拠グレードをご用意 — バージン PTFE は FDA 21 CFR 177.1550 および BfR 要件を満たしています。

利用可能なばね合金 - 301/316 SS 標準。極限条件用のエルジロイ、ハステロイ、インコネル。

標準溝の互換性 - AS568A、DIN 3771 標準 O リング溝に適合します。

よくある質問

Q: U タイプ スプリング付勢シールとは何ですか?いつ使用すればよいですか?

A: 内部に金属バネが入った PTFE の U 字型ジャケットです。可動シャフトをゼロ圧力から高圧 (最大 60 MPa) までシールします。

ピストンロッド、バルブステム、および攻撃的な化学物質、極端な温度、または高圧を扱う動的用途で、O リングまたはゴムリップシールが故障した場合に使用します。

U タイプと V タイプ: U タイプは、ピストン ロッドとバルブ ステム用のラジアル シールです。 V タイプはフランジとカバーの軸方向シールです。

可動ロッドをシールする場合は、U タイプを選択してください。

フランジまたはカバーをシールする場合: V タイプを選択してください。

Q: U タイプ スプリング シールの価格はいくらですか?

A: コストは、直径、ジャケットの材質、バネ合金、バネの種類、数量によって異なります。標準サイズはおよそ X−X−Y から始まります。カスタム サイズは図面ごとに見積もられます。

ばね合金のコストへの影響: 301/316 SS (標準、最低コスト) → エルジロイ/ハステロイ (極度の腐食/高温、高コスト)。

スプリングのタイプはコストに影響します: ヘリカル (高負荷) vs カンチレバー (動的スクレーピング) vs V スプリング (低摩擦)。

Q: 制限と最も一般的なインストールの間違いは何ですか?

答え: 温度: -180°C ～ +200°C (グレードによる)。

プレッシャー：最大40MPa（動的）/60MPa（静的）。

スピード：最大15m/s（往復）、最大1～3m/s（回転）。

化学的制限:

PTFE ジャケット: 溶融アルカリ金属または元素状フッ素には使用できません。

ガラス入り：HF、強アルカリには使用できません。

カーボン充填: 強力な酸化剤には適していません。

よくある 3 つの間違い:

(1) 取り付け時のリップの損傷: 取り付け前に点検してください。

(2) 締めすぎまたは不適切な溝設計: U 型シールは標準 AS568A O リング溝に適合します。寸法を間違えるとシールが損傷します。

(3) 逆向きに取り付ける: U 型シールには方向性があります。 U 開口部は圧力側 (圧力が「U」の字に入る場所) を向く必要があります。
