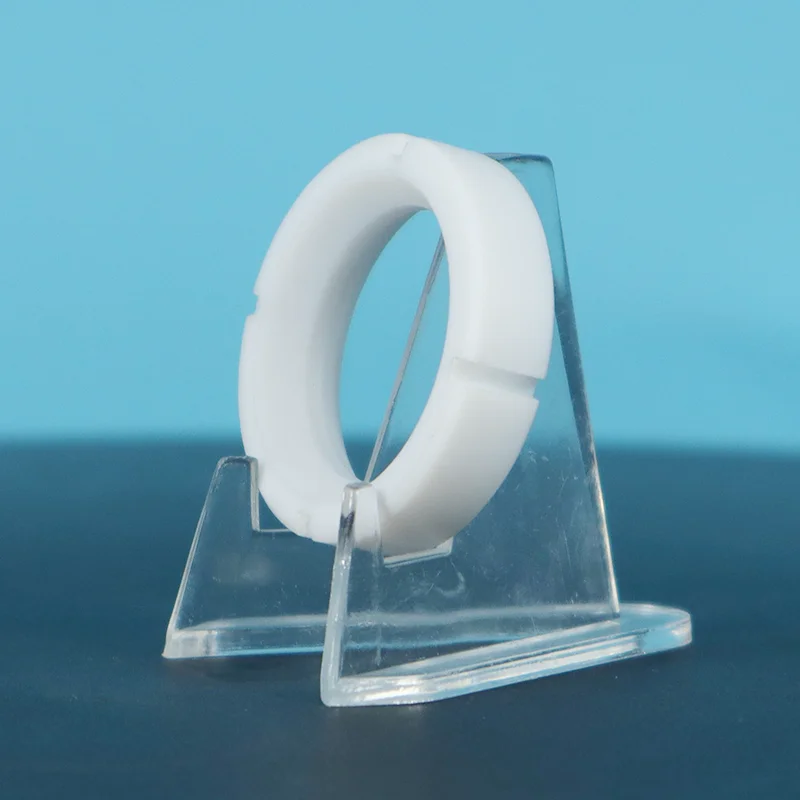

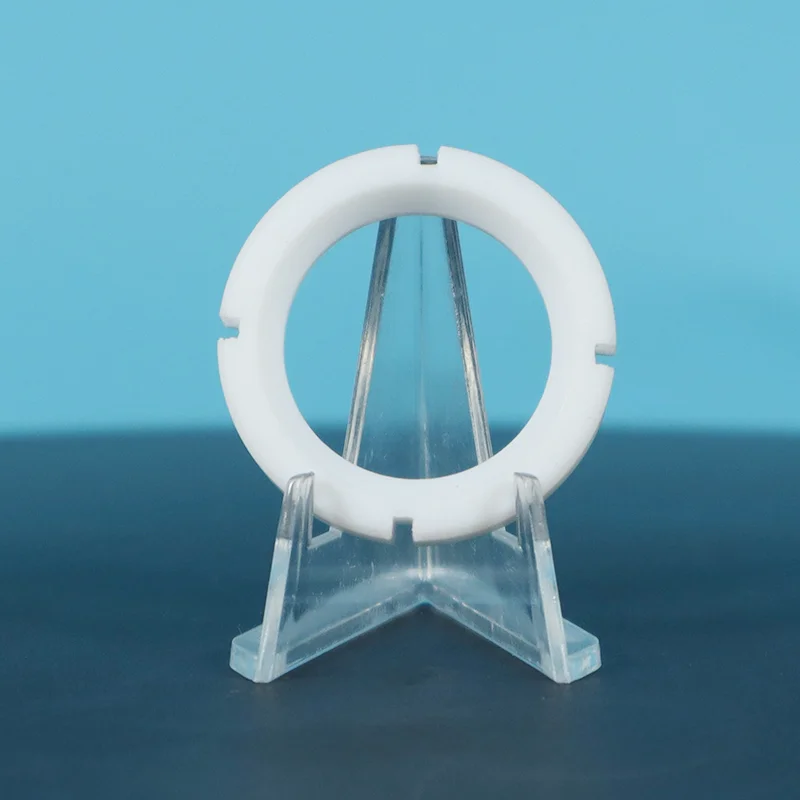

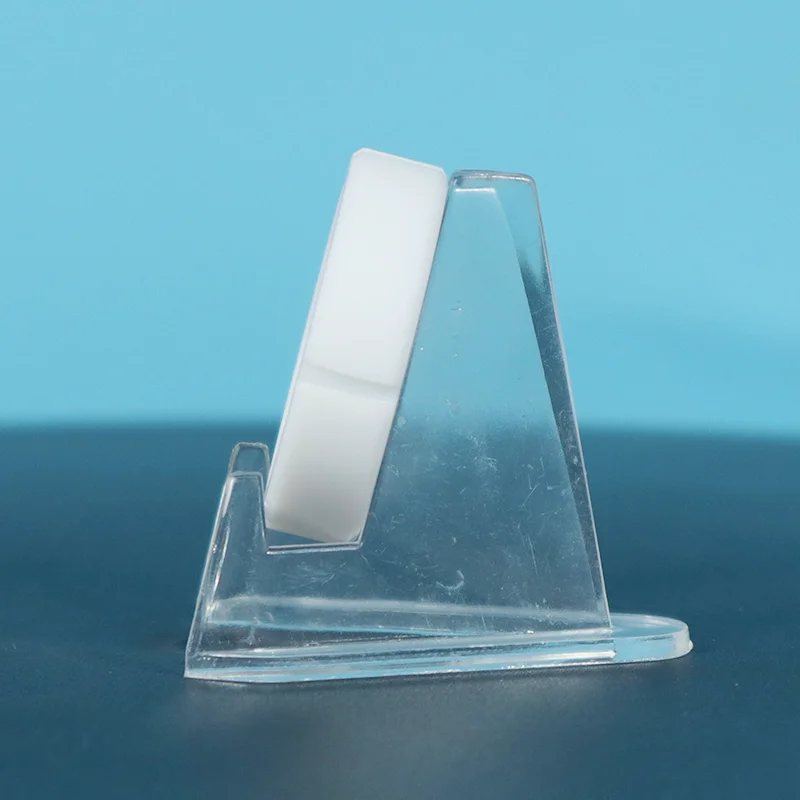

バージン PTFE バルブ シート

バージン PTFE バルブ シートは、-180 °C ～ +200 °C の温度範囲に適しており、最大 414 bar の圧力に耐え、0 ～ 14 の pH 範囲と互換性があります。化学サービス用途では、その耐用年数はゴムまたは EPDM コンポーネントの 3 ～ 5 倍です。 Taifno はカスタマイズされたソリューションと無料サンプルを提供します。見積もりと技術サポートについては、お気軽にお問い合わせください。

バージン PTFE バルブ シートを選択する理由

シート素材の問題

現在ゴム、EPDM、または金属製のバルブ シートを使用している場合は、次の 1 つまたは複数の問題が発生している可能性があります。

3 つの主要な利点

1. 普遍的な耐薬品性: PTFE は、事実上すべての酸、塩基、溶剤、炭化水素に対して化学的に不活性です。他の材料では対処できない化学、石油、製薬、食品産業におけるシーリングの問題を解決します。ほぼすべてのメディアに 1 つのシート素材を使用できます。

2. 気泡のないシャットオフ: PTFE ソフトシートは、達成可能な最も厳しい漏れクラスであるクラス VI (気泡密) 遮断を提供します。金属シートではこれを実現できません。ゴムでも使用できますが、攻撃的な媒体ではゴムは使用できません。 PTFE により、化学的制限がなく漏れがゼロになります。

3. 最小の摩擦: PTFE は固体材料の中で最も低い摩擦係数 (0.05 ～ 0.20) を持ち、スムーズなバルブ動作、低トルク要件、およびアクチュエータの摩耗の低減を保証します。固着はありません。かじりもありません。メディアの蓄積はありません。

比較: PTFE と他のシート素材

コストとパフォーマンスの比較

性能比較

クイックセレクションガイド

アプリケーション

第一次産業

代表的な設備

フローティングボールバルブおよびトラニオンマウントボールバルブ

バタフライバルブ

ゲートバルブとグローブバルブ

プラグバルブ

コントロールバルブ

逆止弁

現実世界のアプリケーション

ケーススタディ 1: TFM™ 変性 PTFE が浸透問題を解決

課題: ボールバルブメーカーの顧客は、変形、摩耗、浸透に対する十分な耐性が得られない PTFE バルブシートを使用していました。また、PTFE は膨張および収縮する傾向があり、シールが不完全になります。

解決策: バルブシートの材質を、変形抵抗がはるかに大きく、透過率が低い TFM™ 改質 PTFE に変更しました。この材料はまた、より滑らかな表面仕上げを実現し、摩擦を軽減し、ボールとシートのシールを改善しました。

結果: 新しいシートは、耐浸透性が向上し、寸法安定性が向上し、構造的完全性が向上しました。同社は現在、3/4 インチから 54 インチまでのサイズのバルブ シートを製造しており、化学処理、エタノール、石油およびガス、鉄道、製紙、食品産業での用途に使用されています。

結論: 1 つの材料変更により、浸透、変形、摩擦という 3 つの問題が解決されました。それ以上の交換は必要ありません。

ケーススタディ 2: PTFE シートの耐用年数が 2 倍に

課題: 濃縮飲料メーカーは、50°C 未満の温度と 5 bar 未満の圧力で強力な香料化学物質が原因で、バタフライ バルブのシール不良に直面しました。 OEM FPM シールは化学的攻撃により膨潤、しわができ、剥がれていました。

解決策: FPM を PTFE ベースのシートに置き換えました。

結果: 新しい PTFE ベースのシートは 3 か月持続しましたが、元の FPM シートは 1.5 か月持続しました。耐用年数が2倍になります。メンテナンスのダウンタイムが 50% 削減されました。

結論: シンプルなマテリアルのアップグレード。 2倍の長寿命。ダウンタイムが半分に。

ケーススタディ 3: ガラス充填 PTFE — 8 倍の長寿命

課題: 採掘作業では、研磨性の鉱石粒子を扱うスラリー バルブのバルブ シートを 4 ～ 6 週間ごとに交換していました。未使用の PTFE シートは急速に摩耗し、頻繁に生産が中断されました。

解決策: 耐摩耗性と強度が強化されたガラス入り PTFE シートにアップグレードされました。

結果: シートは 8 か月間持続し、未使用の PTFE よりも 8 倍長く持続しました。生産稼働時間が大幅に改善されました。メンテナンス間隔が数週間から数か月に延長されました。

結論: 変更点が 1 つあります。 8倍の長寿命。ダウンタイムを 80% 削減します。

注: 実際のケースの結果はアプリケーション条件によって異なります。アプリケーション固有の推奨事項については、お問い合わせください。

技術仕様

利用可能なグレード

品質保証

100% バージン樹脂素材 - 再研磨やリサイクル素材は使用していません。バッチごとに一貫した品質。

完全なトレーサビリティ – 原材料から完成品まですべてのバッチを追跡できます。リクエストに応じて材料証明書を入手できます。

精密機械加工 - シートは CNC 旋盤を使用して厳しい公差 (精度 ±0.1 mm) で精密機械加工されています。

ISO 9001 認証済み - ISO 品質管理システムに基づいて認証された製造プロセス。

FDA 準拠のグレードが利用可能 — バージン PTFE グレードは FDA 21 CFR 177.1550 の要件を満たしています。

カスタム設計サポート - 特定のバルブ設計に合わせてシート形状を最適化するためのエンジニアリング サポート。

よくある質問

Q: Virgin PTFE バルブ シートとは何ですか? 交換が必要かどうかはどうすればわかりますか?

A: ボール、ディスク、またはプラグがバルブ本体と接触するシール部品。 PTFE は、普遍的な耐薬品性、低摩擦、クラス VI の気泡のない遮断を実現します。

閉じたバルブからの漏れ、通常よりも高い操作トルク、目に見える磨耗や傷が見られる場合、または厳しい条件で長時間使用した後は交換してください。

不明な場合は、写真とバルブの仕様をお送りください。診断のお手伝いをいたします。

Q: バージン PTFE と充填 PTFE、どのグレードが私のバルブに適合しますか?

A: 自問すべき 3 つの質問:

メディアはきれいですか、それとも研磨性がありますか? クリーン → バージン PTFE。研磨剤→ガラス入り。

温度が高いですか、それとも放熱が必要ですか? →カーボン入り。

浸透は懸念されますか、それとも最長の寿命が必要ですか? → TFM™ が修正されました。

クイックルール: 純度および FDA 準拠のためのバージン PTFE。強度、耐摩耗性、長寿命を実現するPTFEを充填。

媒体、温度、圧力をお送りください。1 回の返信で適切なグレードをお勧めします。

Q: 制限と最もよくある間違いは何ですか?

答え: 温度：-180℃～+200℃。

プレッシャー: 最大 414 bar、グレードとデザインによって異なります。

化学的限界:

ガラス入り：HF、強アルカリ不可

カーボン充填: 強力な酸化剤には不向き

バージン PTFE および TFM™: 溶融アルカリ金属またはフッ素ガスには使用できません

最もよくある間違い: 過圧縮。 PTFEは正確な着座力を必要とします。圧縮しすぎるとシートが損傷します。少なすぎると漏れの原因になります。
