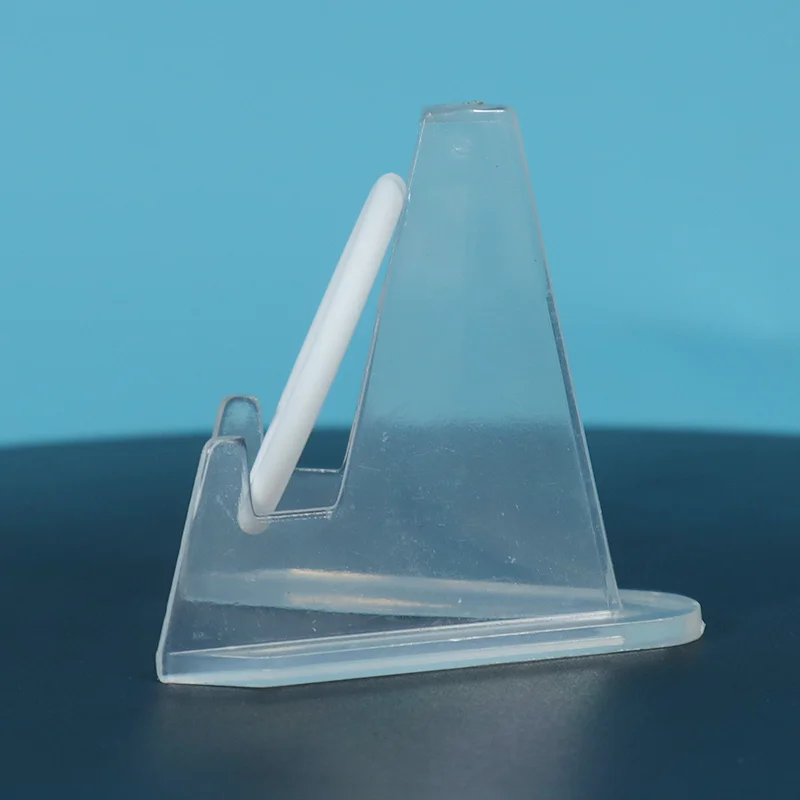

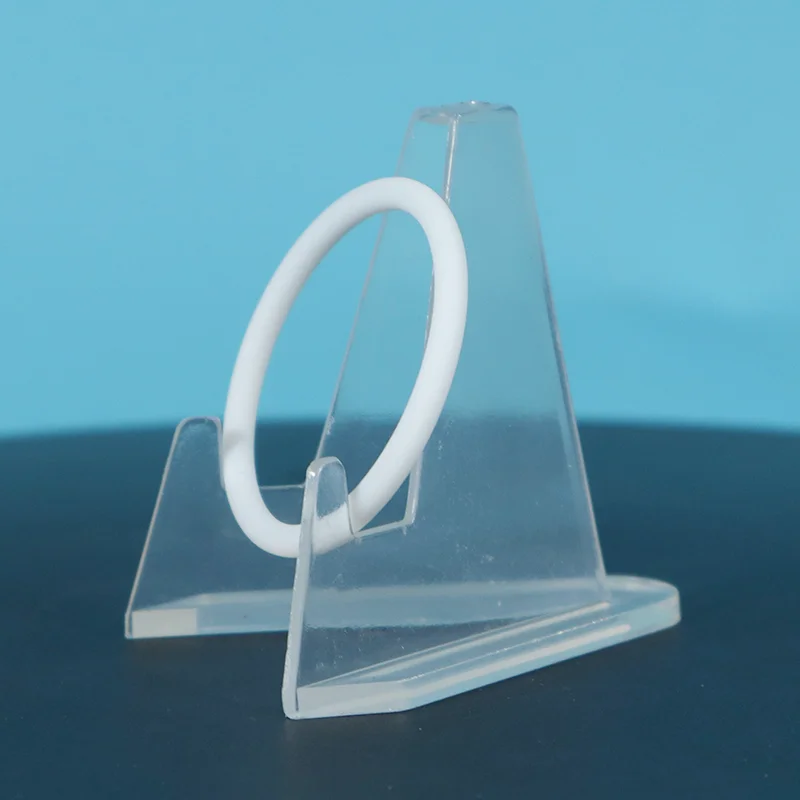

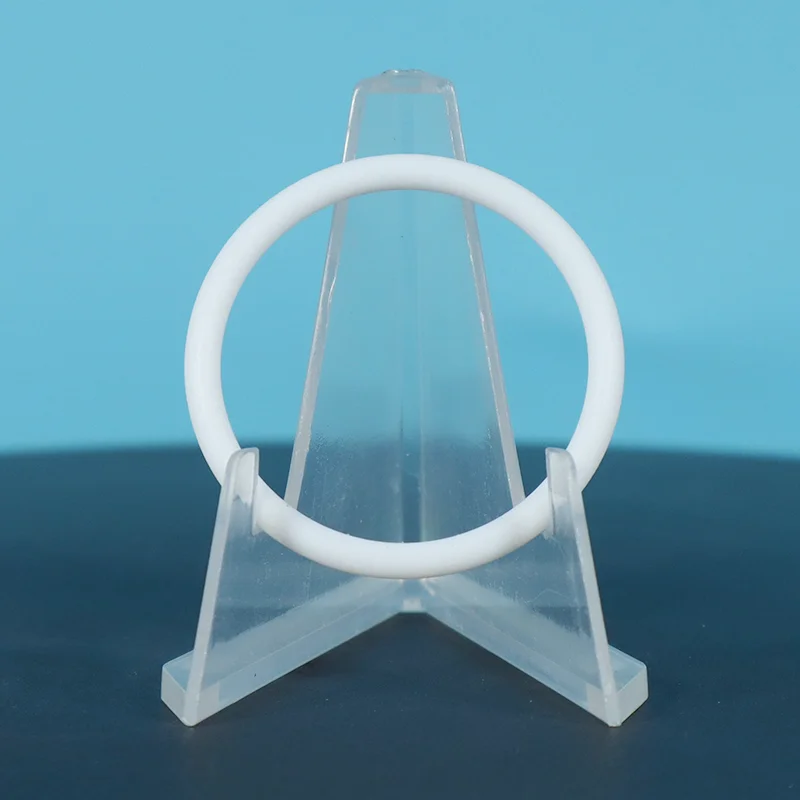

PTFE Oリング

Taifno は PTFE O リングの中国メーカーです。当社はカスタム加工を提供し、幅広い PTFE シーリング製品を供給しています。これらの製品は、-180 °C ～ +200 °C の連続使用に適した広い動作温度範囲を備えており、優れた耐久性を備えているため、ダウンタイムを最小限に抑えながら時間とコストを節約できます。

PTFE Oリングとは何ですか?

PTFE O リングは、PTFE 樹脂から精密機械加工された円形のシール リングであり、ゴムのように成形されたものではありません。 PTFE は、固体材料の中で最も低い摩擦係数 (0.05 ～ 0.20)、普遍的な耐薬品性 (pH 0 ～ 14)、および -180 °C ～ +200 °C での連続使用を実現します。

弾性に依存するゴム製 O リングとは異なり、PTFE O リングは圧縮によってシールします。それらには弾性記憶がなく、一度圧縮されると圧縮されたままになります。 This is why correct groove design is essential.

PTFE O リングを選択する理由

比較・選択ガイド

PTFE vs ゴム vs FEP カプセル化

クイックセレクションガイド

主な用途

現実世界のアプリケーション

ケーススタディ 1: 化学プラント — 3 倍長い耐用年数

課題: 100°C の塩酸を扱う化学プラントでは、ゴム製の O リングが膨張や硬化のため 2 ～ 3 か月ごとに交換されており、安全上の懸念や生産の中断が発生していました。

解決策: ゴム製 O リングを未使用の PTFE O リングに交換しました。 PTFE 仕様に従って実装された正しいグランド設計。

結果: PTFE O リングは 8 か月以上持続し、ゴムよりも 3 倍長く持続しました。漏れゼロ。安全上の事故はありません。メンテナンスの間隔が月単位から季節単位に延長されました。

ケーススタディ 2: 製薬メーカー — FDA 準拠を達成

課題: 製薬メーカーは、滅菌処理装置用の O リングを必要としていました。ゴム製 O リングは、薬物接触用途に対する FDA 抽出物テストに合格できませんでした。

解決策: 完全な材料トレーサビリティと FDA 文書を備えた FDA 準拠のバージン PTFE O リングを提供します。

Result: Passed extractables testing. FDA準拠を達成しました。 O リングは、繰り返しの蒸気滅菌サイクルに劣化することなく耐えます。完全なドキュメントが提供されます。

ケーススタディ 3: 食品加工 – 汚染なし、漏れなし

課題: 食品加工工場では、フルーツ酸や CIP 洗浄剤との接触によるゴム O リングの劣化による汚染の問題が発生していました。

解決策: FDA 準拠の PTFE O リングに交換します。

結果: 汚染は除去されました。 O リングは CIP 化学洗浄サイクルに耐えます。浸出や劣化はありません。生産ラインの稼働時間が大幅に改善されました。

注: 実際のケースの結果はアプリケーション条件によって異なります。アプリケーション固有の推奨事項については、お問い合わせください。

技術仕様

PTFE の材料特性

次元の能力

利用可能なグレード

品質保証

100% バージン樹脂素材 - 再研磨やリサイクル素材は使用していません。バッチごとに一貫した品質。

完全なトレーサビリティ — 原材料から完成した O リングまですべてのバッチを追跡できます。リクエストに応じて材料証明書を発行します。

精密機械加工 - O リングは成形品ではなく、厳しい公差で精密機械加工されています。

ISO 9001 認証済み - ISO 品質管理システムに基づいて認証された製造プロセス。

FDA 準拠グレードをご用意 — バージン PTFE は FDA 21 CFR 177.1550 および BfR 要件を満たしています。

USP クラス VI が利用可能 — 製薬および医療用途向けの生体適合性グレード。

幅広いサイズ範囲 - 標準 AS568A サイズを在庫。お客様の仕様に合わせて製造されるカスタムサイズ。

よくある質問

Q: PTFE O リングとは何ですか?いつ使用すればよいですか?

A: PTFE から精密機械加工された円形断面のシール リングです。攻撃的な化学物質、極端な温度、純度が必要な食品/製薬用途、またはオゾン/UV への曝露などでゴム O リングが故障した場合に使用します。

重要: PTFE には弾性記憶がなく、静的シールのみがあります。可動シャフトや動的用途には適していません。

ゴム製の O リングを数か月ごとに交換する場合、PTFE を使用すると、時間、費用、ダウンタイムを節約できます。

Q: PTFE O リングの価格と入手までにどれくらい時間がかかりますか?

A: コストはサイズ、材料グレード、数量、公差によって異なります。

在庫のある標準 AS568 サイズは、X−X−Y (約 2 ～ 3 倍の同等のゴム製 O リング) から始まります。カスタム サイズは図面ごとに見積もられます。

ただし、次のことを考慮してください。ゴムは初期費用が安くなるかもしれませんが、3 か月ごとに故障した場合、2 ～ 3 年持続する PTFE O リングは最初の 1 年で元が取れます。

リードタイム：

標準サイズ: 24 ～ 48 時間以内に発送します。

カスタムサイズ: 5〜7日。航空便での発送には5〜10日かかります。船便で15〜30日。

Q: 制限と最もよくある間違いは何ですか?

答え: 温度：-180℃～+200℃。

プレッシャー: 最大 400 bar (バックアップリング付き)。

化学的制限:

バージン PTFE: 溶融アルカリ金属またはフッ素には使用できません。

ガラス入り：HF、強アルカリには使用できません。

カーボン充填: 強力な酸化剤には適していません。

よくある 3 つの間違い:

(1) 締めすぎ: PTFE は永久に圧縮され、締めすぎると O リングが損傷します。

(2) 溝の設計が間違っている: PTFE はゴムとは異なる寸法が必要です。当社の仕様を使用してください。

(3) 設置時の損傷: PTFE は引き裂き抵抗が劣ります。傷や傷を避けてください。伸ばす必要がある場合は、200°F まで加熱します。
